三菱PLC两台电机顺序控制,三菱FX-PLC实现两台电动机的循环控制功能,计时器和计数器用法

作者:佚名    文章来源:本站原创    点击数:    更新时间:2023/12/28

有关三菱FX-PLC的编程实例,两台电动机怎么进行循环控制,可以借助三菱FX-PLC来实现,以下是任务需求、I/O地址分配与PLC程序代码,供大家参考。

三菱FX-PLC实例:两台电动机的循环控制

1、任务需求

有两台电动机,要求第一台工作1min后自行停止,同时第二台启动;第二台电动机工作1min后自行停止,同时第一台电动机又开始启动;如此循环6次,两台电动机都停止运行。

根据以上需求来编制梯形图程序。

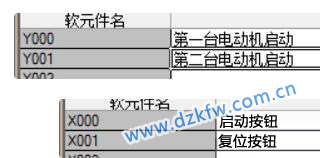

2、I/O地址分配

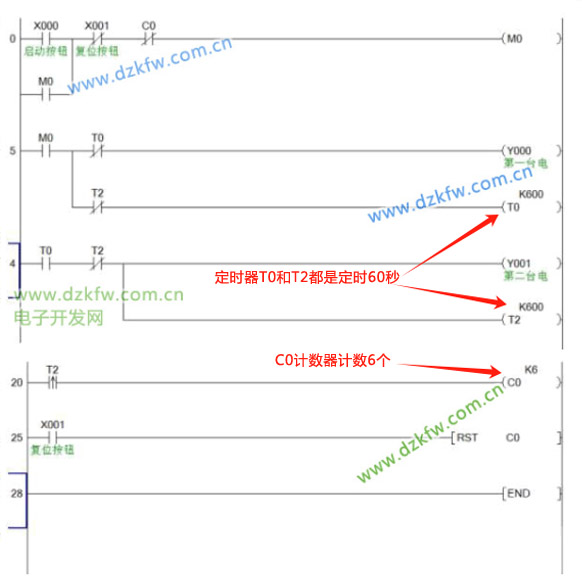

3、梯形图程序代码

三菱PLC两台电机顺序控制,三菱FX-PLC实现两台电动机的循环控制功能,计时器和计数器用法

三菱PLC两台电机顺序控制梯形图程序代码

Tags:三菱PLC,电机顺序启动,计时器,计数器
