s7-200smart通过modbus库与温湿度传感器通讯 梯形图实例

作者:佚名    文章来源:本站原创    点击数:5663    更新时间:2022-04-01

首先介绍我们的硬件准备工作

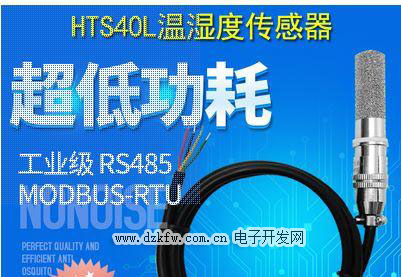

1、一个支持modbus协议的温湿度传感器



2、查看温湿度传感器参数,厂家一般都会配一个修改软件,这里不做修改,用其默认值

波特率:9600

数据格式:8位数据位、无校验

通讯方式:标准modbus RTU

通讯地址:2

3、确定所要读取变量地址



温度实时寄存地址为0,对应modbus通讯里的40001

湿度实时寄存地址为1,对应modbus通讯里的40002

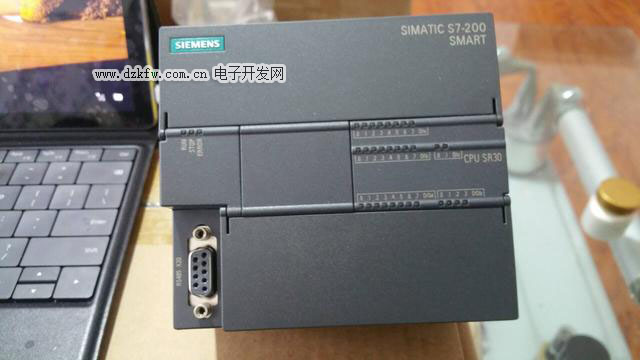

4、s7-200smartplc一台



s7-200smart st20

5、端口连接

将温湿度传感器与plc端DB9接口连接



温湿度传感器,厂家会给



plc 485集成接口

准备工作完毕,接下来就是编程,因为软件自带modbus库,直接使用就好

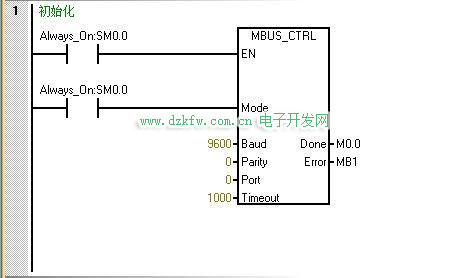

6、初始化主站指令



“模式”(Mode) 输入的值用于选择通信协议。输入值为 1 时,将 CPU 端口分配给 Modbus 协议并启用该协议。

参数“奇偶校验”(Parity) 应设置为与 Modbus 从站设备的奇偶校验相匹配。0(无奇偶校验)

参数“端口”(Port)设置物理通信端口(0 = CPU 中集成的 RS-485)。

参数“超时”(Timeout) 设为等待从站做出响应的毫秒数。典型值是 1000 ms (1 s)。

当 MBUS_CTRL指令完成时,指令将“真”(TURE) 返回给“完成”(Done) 输出。

“错误”(Error) 输出包含指令执行的结果。

以上的参数设置与称重仪表端的对应

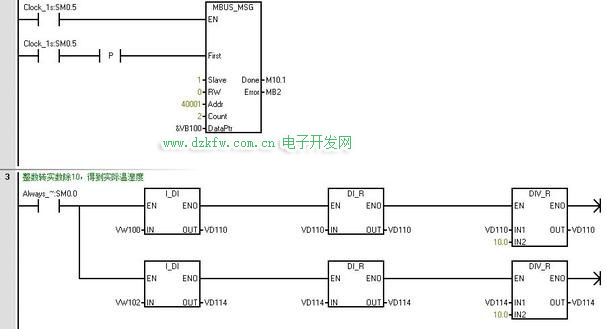

7、温湿度传感器的访问



参数“从站”(Slave) 是 Modbus 从站设备的地址。允许范围为 0 至 247。地址 0 是广播地址。仅将地址 0 用于写入请求。系统不会响应对地址 0 的广播请求。并非所有从站设备都支持广播地址。S7-200 SMART Modbus 从站库不支持广播地址。

使用参数 RW 指示是读取还是写入该消息。0(读取)

参数地址 (Addr) 是起始 Modbus 地址。寄存器地址为0,对应Modbus通讯里的地址40001

参数“计数”(Count) 用于分配要在该请求中读取或写入的数据元素数。读取仪表中保持寄存器字数。

参数 DataPtr 是间接地址指针,指向 CPU 中与读请求相关的数据的 V 存储器。将 DataPtr 设置为用于存储从 Modbus 从站读取的数据的第一个 CPU 存储单元。

地址1的温湿度数据被存入到以VW100为起始的两个字,即vw100为温度,vw102为湿度,这里要注意,整数转为实数,最后在除以10,并是最后的温湿度值

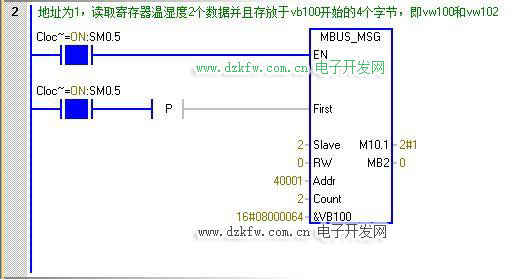

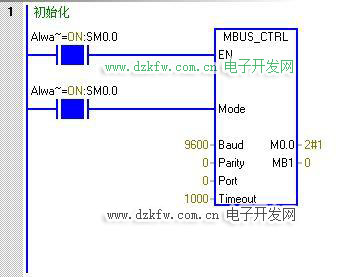

8、编程结束,我们调试看下

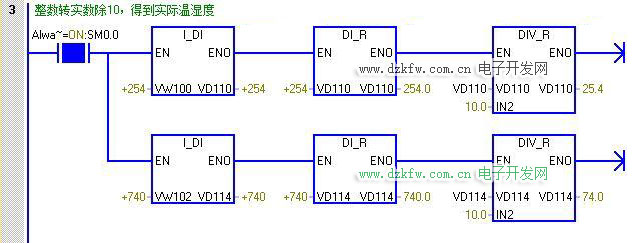

vw100的温度为25.4℃,vw102的湿度为74.0%RH

到这里编程结束,需要源程序的可以关注私信

下次更新昆仑通泰触摸屏与s7-200smart ppi通讯设置
