西门子plc S7-200按下启动按钮指示灯点亮，按钮使用计数器和计时器的例子

作者：佚名文章来源：本站原创点击数：2149 更新时间：2023/5/24

西门子plc S7-200按下启动按钮指示灯点亮，按钮使用计数器和计时器的例子

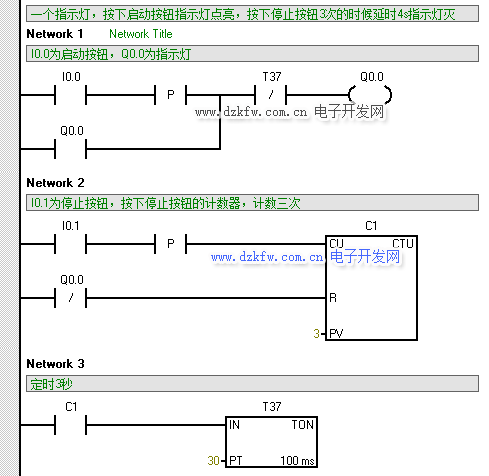

要求：一个指示灯，按下启动按钮指示灯点亮，按下停止按钮3次的时候延时4s指示灯灭，请写出梯形图和顺序功能图

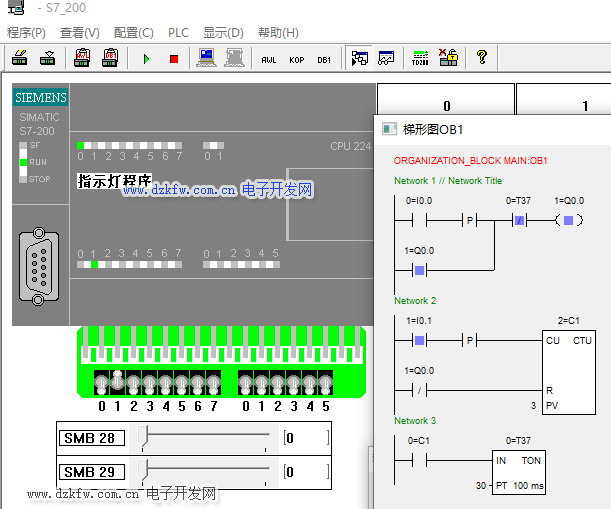

梯形图程序的仿真：

顺序功能图如下：

Tags：计数器,计时器,西门子plc,S7-200
