一说到Modbus通信大家肯定第一时间会想到Modbus RTU通信就是串口485通信，那么不知Modbus通信还有以太网TCP通信功能，Modbus TCP比Modbus RTU方便的多，以太网通讯肯定要比串口方便的多，好，话不对说，下面就为大家来解析Modbus TCP通信。

一、准备工具

1. 一台ST40 CPU

2. 一台ST20 CPU

3. 一台交换机

4. 若干网线

5. 一台电脑（笔记本、台式都可以）

二、硬件配置

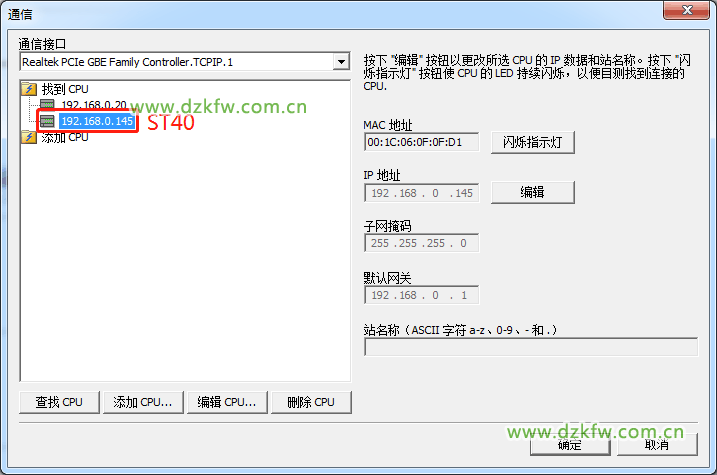

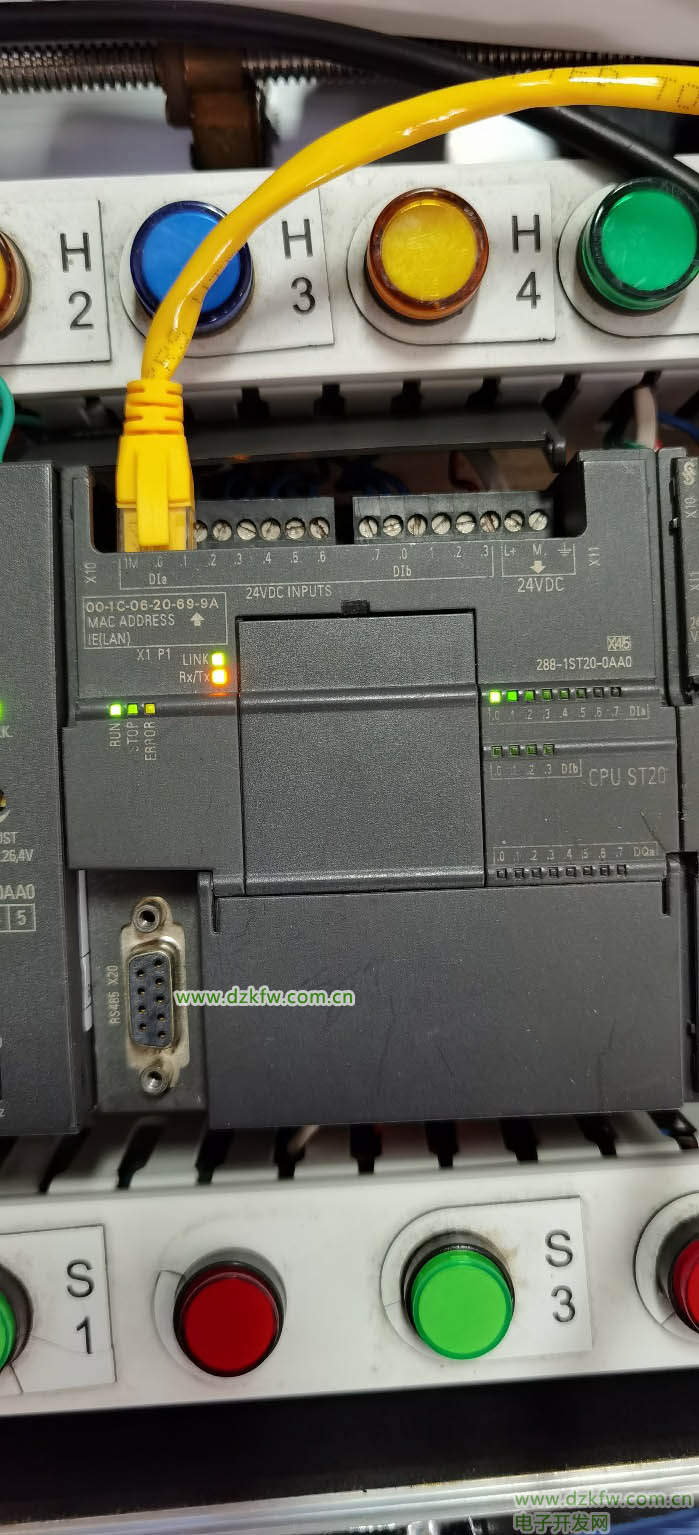

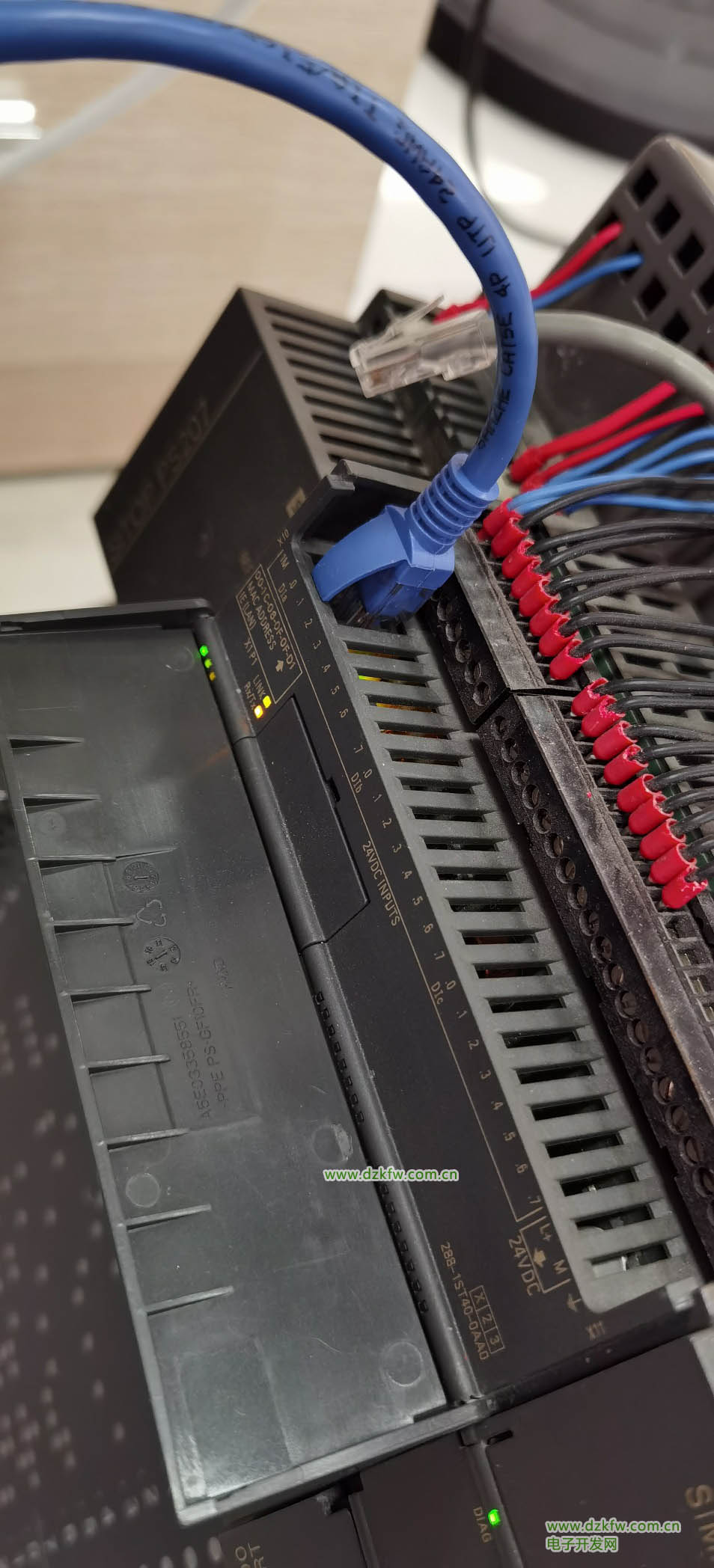

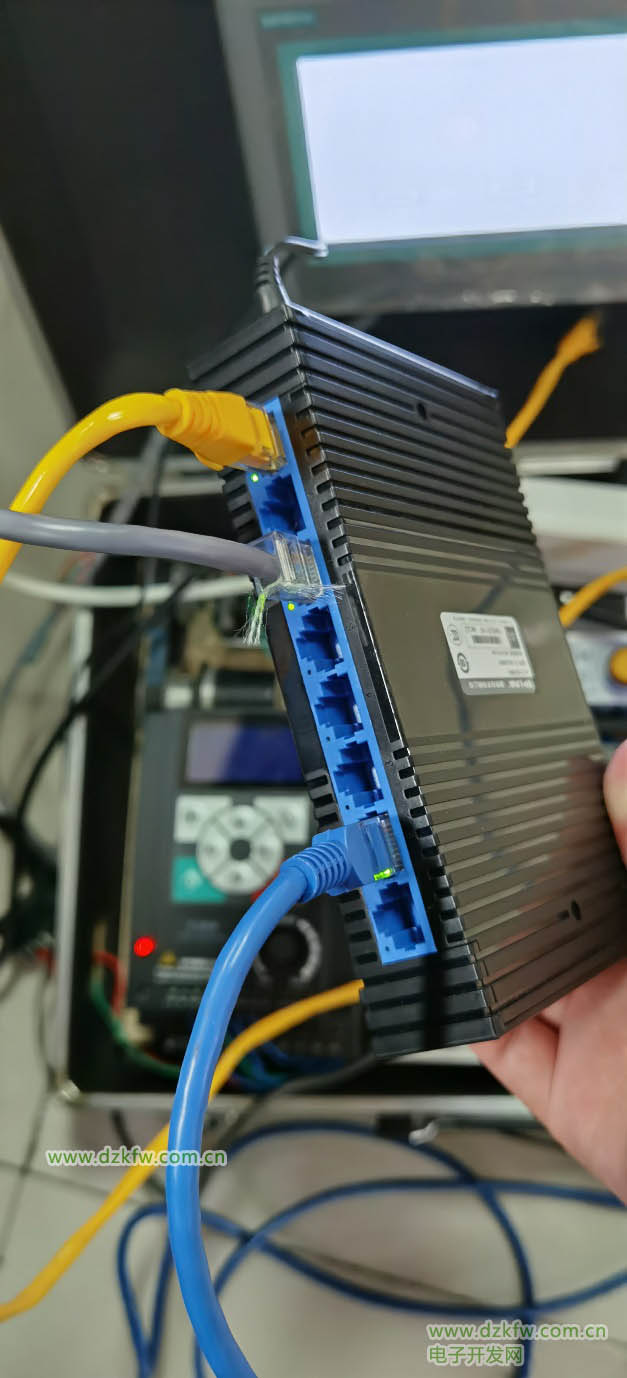

第一步：（用交换机把ST40与ST20PLC相连接）

三、组态Modbus TCP客户端

第一步：（在桌面打开STEP 7-MicroWIN SMART编程软件）

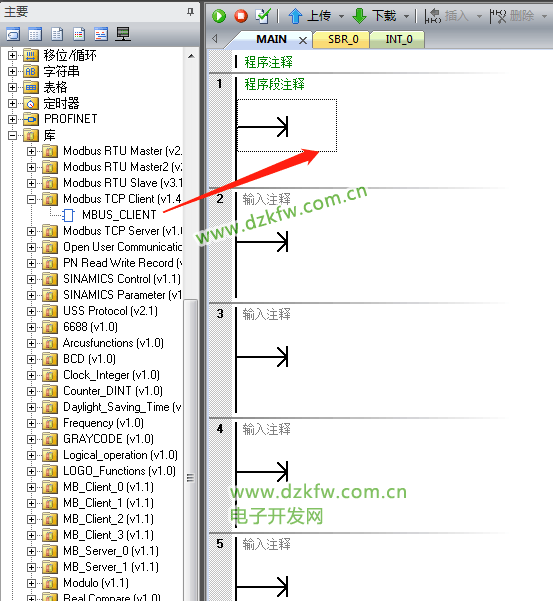

第二步：（在左侧项目树库指令从库文件夹下找到Modbus TCP客户端指令 MBUS_CLIENT，把它拖拽出来到程序段中）

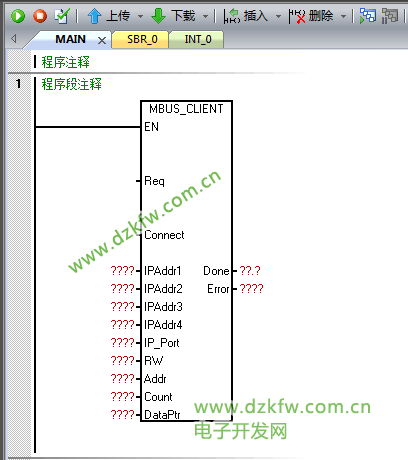

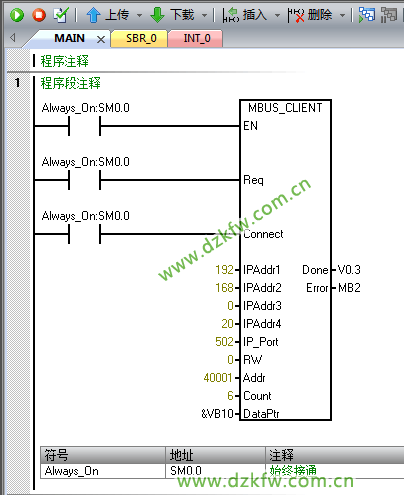

第三步：（配置MBUS_CLIENT指令）

MBUS_CLIENT客户端指令各引脚填写如下：

概念：EN：使能端，给EN使能来接通MBUS_CLIENT客户端指令。

填写：使用SM0.0一直为1接通。

概念：Req：Req 参数允许程序向服务器发送 Modbus 请求。

填写：使用SM0.0一直为1接通，一直向服务器发送请求。

概念：Connect：Connect 参数允许程序连接到 Modbus 服务器设备或断开与此设备的连接。

填写：使用SM0.0一直为1接通，一直允许连接。

概念：IPAddr1—IPAddr4是服务器IP地址，对方PLC通信的IP地址

填写：IPAddr1：192  IPAddr2：168  IPAddr3：0  IPAddr4：20  IPAddr1—IPAddr4：192.168.0.20。

概念：IP_Port：客户端尝试连接、且随后使用 Modbus TCP 进行通信的服务器的端口号，默认值：502

填写：这里填写默认值502即可。

概念：RW：分配请求类型（读取或写入），其中 0 = 读取，1 = 写入

填写：0读取，如果是写就填写1，这里呢？只读所以填写0。

概念：Addr：Modbus 起始地址：分配要通过 MBUS_CLIENT 进行访问的数据的起始地址。

填写：这里填写40001寄存器起始地址，不知道的可以参考Modbus 功能表参数。

概念：Count：要进行读写的参数数据长度，就是数据地址个数。

填写：4个，读四个地址。

概念：DataPtr：数据寄存器地址指针，指向本地用于读/写操作的数据地址区域的首地址。

填写：&VB10，地址前面一定要加指针符号（&），否则无效哦！

概念：Done：完成位，程序块指令执行完毕会输出完成位，这里的完成位还可以使用它做轮询哦！

填写：只能填写位地址，这里填写V0.3。

概念：Error：错误位，当程序块或通信出错错误时，Error会输出错误代码，可以根据这个错误代码来查找具体的错误信息，以便解除故障。

填写：只能填写位地址，这里填写MB2。

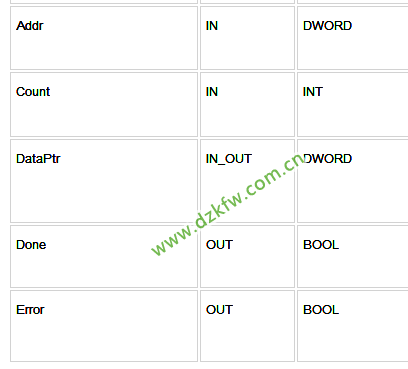

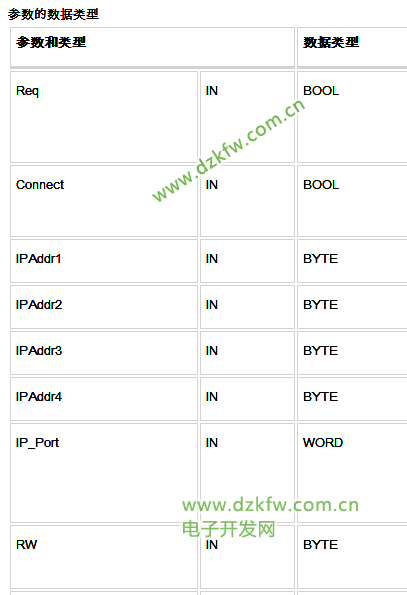

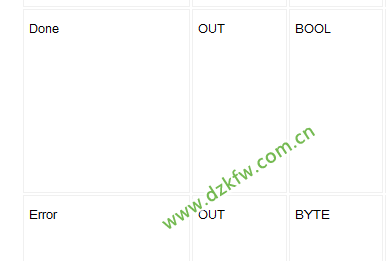

MBUS_CLIENT客户端指令各引脚填写数据类型如下：

四、组态Modbus TCP服务器

第一步：（在桌面打开STEP 7-MicroWIN SMART编程软件）

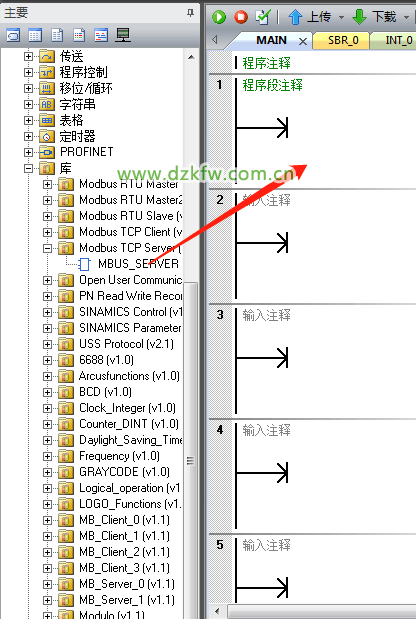

第二步：（在左侧项目树库指令从库文件夹下找Modbus TCP服务器指令MBUS_SERVER，把它拖拽出来到程序段中）

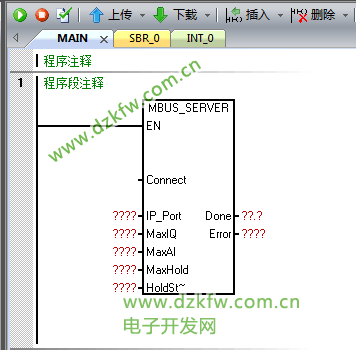

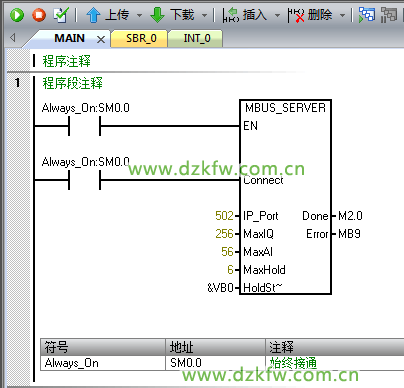

第三步：（配置MBUS_SERVER指令）

MBUS_SERVER服务器指令各引脚填写如下：

概念：EN：使能端，给EN使能来接通MBUS_SERVER服务器指令。

填写：使用SM0.0一直为1来接通它。

概念：Connect：1：服务器接受来自客户端的请求；=0：服务器可以断开已经建立的连接

填写：使用SM0.0一直为1。

概念：IP_Port：服务器本地端口号

填写：这里和客户端一致，填写502。

概念：MaxIQ：对应数字量输入/输出点对应Modbus 地址参数，可设置范围：0-256，0表示禁用对输入和输出的所有读取和写入，建议将 MaxIQ 值设置为 256。

填写：256建议范围。

概念：MaxAI：对应模拟量输入参数对应Modbus 地址参数，可设置范围：0-56，0表示禁用对模拟量输入的读取，对于 CPU CR40 和 CR60，为 0

对于所有其它 CPU 型号，为56。

填写：56所以型号都可以。

概念：MaxHold：用于 Modbus 地址V 存储器中的字保持寄存器数，例如，如果要允许 Modbus 客户端访问 2000 字节的 V 存储器，则将 MaxHold 的值设置为 1000 字（保持寄存器）。

填写：这里只需要访问4个字节就可以，所以填写4。

概念：HoldStart：指向 V 存储器中保持寄存器起始位置的指针，简单理解是服务器写入到客户端的地址。

填写：&VB0地址前面一定要加指针符号（&），否则无效哦！

概念：Done：完成位，程序块指令执行完毕会输出完成位，这里的完成位还可以使用它做轮询哦！

填写：只能填写位地址，这里填写M2.0。

概念：Error：错误位，当程序块或通信出错错误时，Error会输出错误代码，可以根据这个错误代码来查找具体的错误信息，以便解除故障。

填写：只能填写位地址，这里填写MB9。

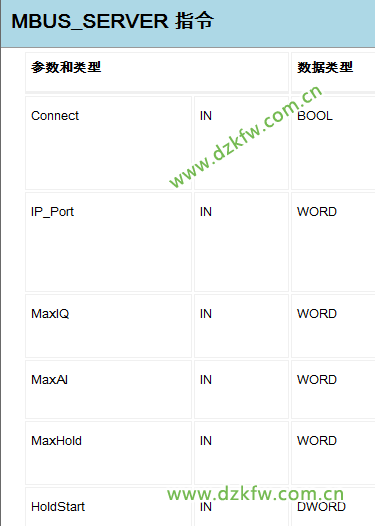

MBUS_SERVER客户端指令各引脚填写数据类型如下：

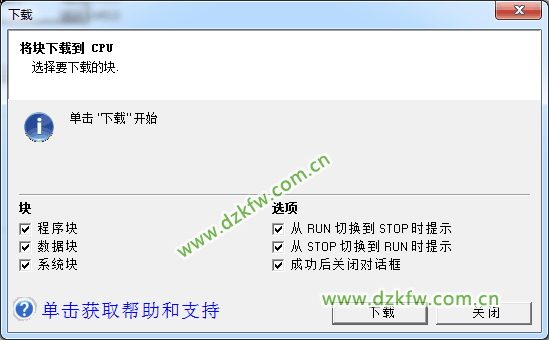

五、下载程序

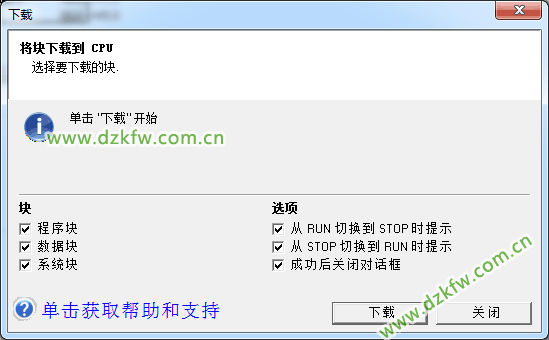

第一步：（下载ST40客户端）

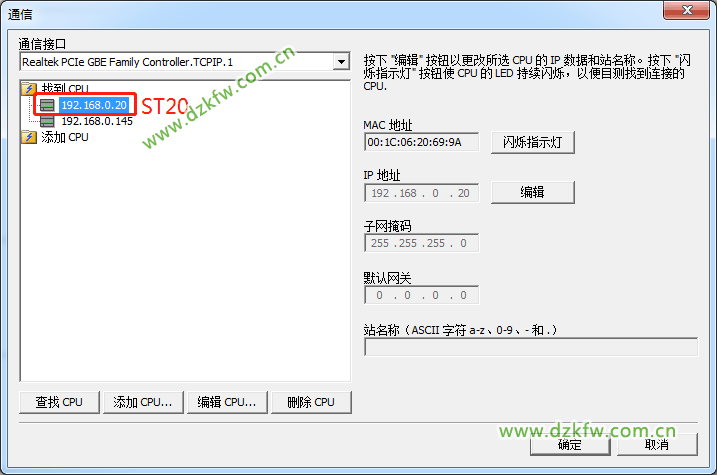

第二步：（下载ST20服务器）

六、监视并读取数据

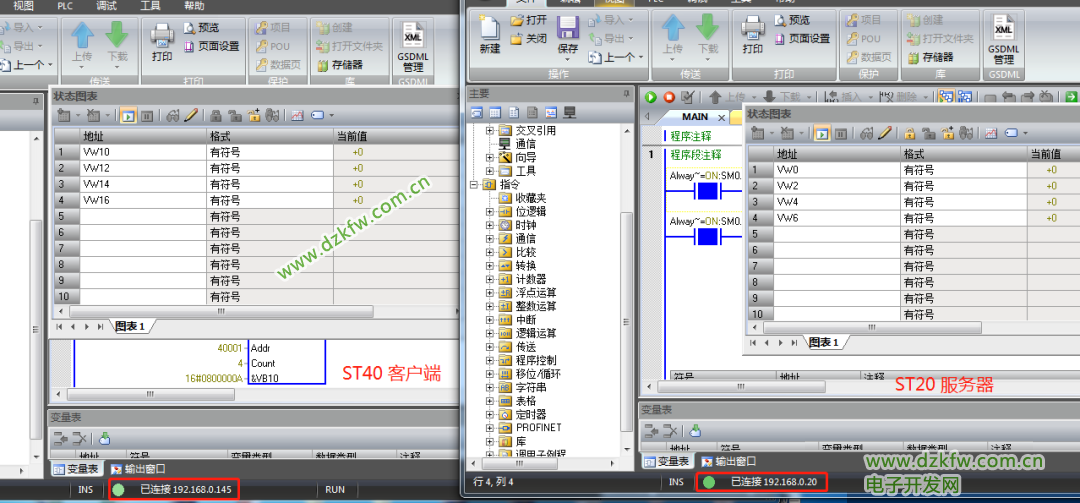

第一步：（同时监视ST40客户端与ST20服务器）

第二步：（服务器写数据，客户端读取数据）

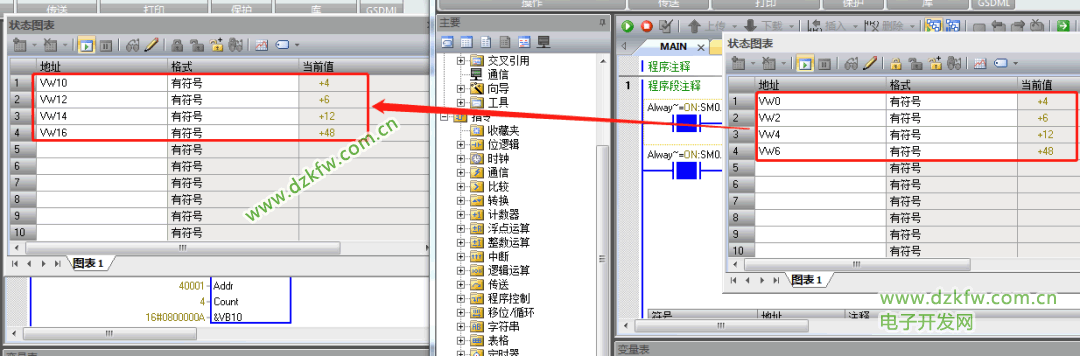

ST40 （客户端）读ST20（服务器）数据

ST40（VW10）= ST20（VW0）  ST40（VW12）= ST20（VW2）

ST40（VW14）= ST20（VW4）  ST40（VW16）= ST20（VW6）

  ST20写 ：VW0  VW2  VW4  VW6写四个地址，分别为：VW0：（4） VW2：（6）         VW4：（12） VW6：（48）。

  ST40读：VW10  VW12  VW14  VW16读四个地址，分别为：VW10：（4） VW12：（6）VW14：（12） VW16：（48）

那么此时此刻两台S7-200SMART PLC Modbus TCP（客户端、服务器）互相通信就已经完成了，不知各位大佬学会了木有！

以上知识点大家都理解并且掌握了嘛？如果你还百思不得其解的？可以在上述文章找答案！
