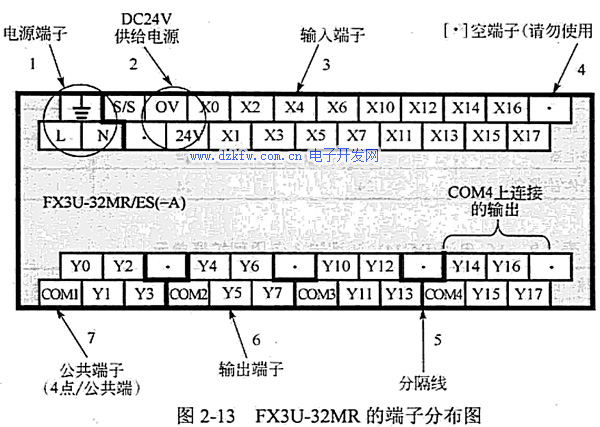

在讲解 FX3U 系列 PLC 基本模块前,先要熟悉基本模块的接线端子。FX 系列的接线端子(以 FX3U-32MR 为例)一般由上下两排交错分布,如图2-13所示,这样排列方便接线,接线时一般先接下面一排(对于输入端,先接 X0.X2、X4.X6… 接线端子,后接 X1.X3.X5.X7… 接线端子)。

图2-13中：

"1"处的三个接线端子是基本模块的交流电源接线端子其中L接交流电源的火线, N接交流电源的零线,〨接交流电源的地线；

"2"处的24V是基本模块输出的DC24V电源的+24v,这个电源可供传感器使用,也可供扩展模块使用,但通常不建议使用此电源;

"3"处的接线端子是数字量输入接线端子,通常与按钮、开关量的传感器相连；

"4"处的圆点表示此处是空白端子,不用;

"5"处的粗线是分割线,很明显是将第三组输出点和第四组输出点分开;

"6”处的Y5是数字量输出端子;

"7"处的COM1是第-组输出端的公共接线端子,这个公共接线端子是输出点 Y0、Y1、Y2、Y3 的公共接线端子。

FX3U系列PLC基本模块的输入端是NPN (漏型,低电平有效)输入和PNP (源型,高电平有效)输入可选,只要改换不同的接线即可选择不同的输入形式。当输入端与数字量传感器相连时,能使用NPN和PNP型传感器, FX3U的输入端在连接按钮时,并不需要外接电源。FX3U系列PLC的输入端的接线示例如图2-14~图2-17所示,不难看出FX3U系列PLC基本模块的输入端接线和FX2N系列PLC基本模块的输入端有所不同。

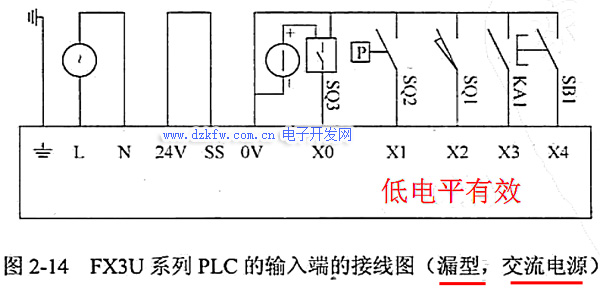

如图2-14所示,模块供电电源为交流电,输入端是漏型接法, 24V端子与SS端子短接,0V端子是输入端的公共端子,这种接法是低电平有效,也叫NPN输入。

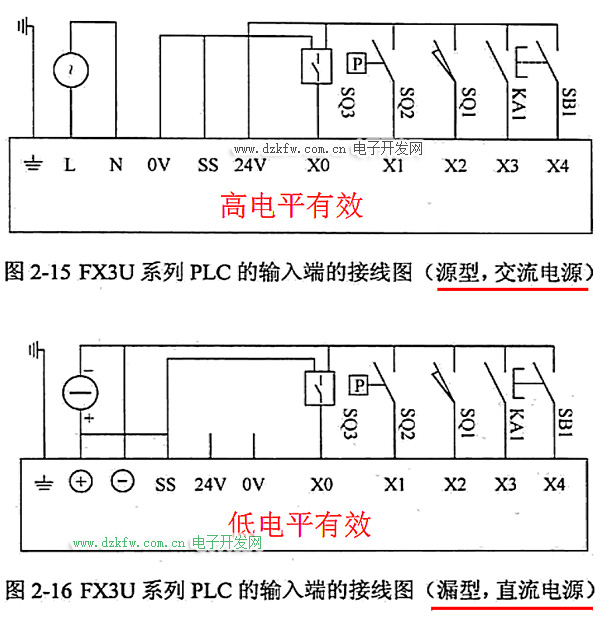

如图2-15所示,模块供电电源为交流电,输入端是源型接法, 0v端子与SS端子短接,24V端子是输入端的公共端子,这种接法是高电平有效,也叫PNP输入。

如图2-16所示,模块供电电源为直流电,输入端是漏型接法, SS端子与模块供电电沉的24V短接,模块供电电源0V是输入端的公共端子,这种接法是低电平有效,也叫NPN输入。

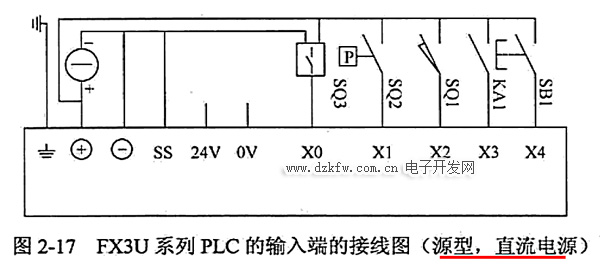

如图2-17所示,模块供电电源为直流电,输入端是源型接法, SS端子与模块供电电源的0V短接,模块供电电源24V是输入端的公共端子,这种接法是高电平有效,也叫PNP输入。

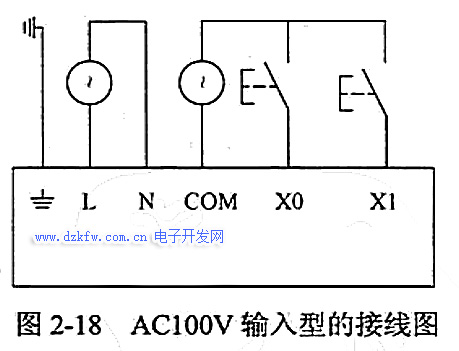

FX3U系列中还有AC100V输入型PLC,也就是输入端使用不超过120V的交流电源其接线图如图2-18所示。

【关键点】 FX系列PLC的输入端和PLC的供电电源很近,特别是使用交流电源时,要注意不要把交流电误接入到信号端子。
