世界上的语言文字有很多种，一本相同内容的书籍，可以用中文写，也可以用英文翻译，甚至德文、法文、俄罗斯文等。所写的文章内容和中心思想都是一样的。PLC编程亦如此，也可使用多种语言。

PLC是一种由软件驱动的控制设备，PLC软件由系统程序和用户程序组成。系统程序由PLC制造厂商设计编制，并写入PLC内部的ROM中，用户无法修改。

用户程序是由用户根据控制需要编制的程序，再写入PLC存储器中。PLC常用的编程语言有梯形图语言和语句表编程语言，其中梯形图语言最为常用。

一、梯形图语言

梯形图语言采用类似传统继电器控制电路的符号，用梯形图语言编制的梯形图程序具有形象、直观、实用的特点，因此这种编程语言成为电气工程人员应用最广泛的PLC的编程语言。

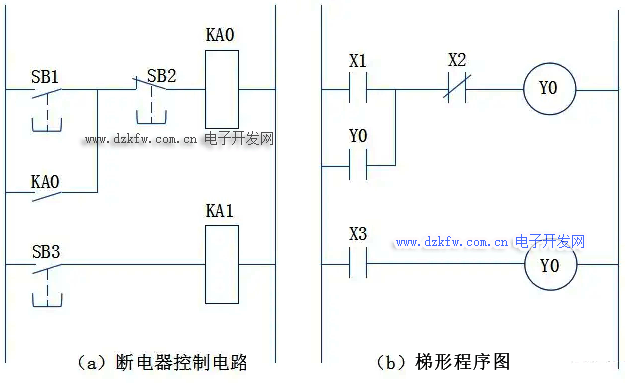

下面对相同功能的继电器控制电路与梯形图程序进行比较，具体如图所示。


a为继电器控制电路，当SB0闭合时，继电器KA0线圈得电，KA0自锁触点闭合，锁定KA0线圈得电，当SB2断开时，KA0线圈失电，KA0自锁触点断开，解除锁定，当SB3闭合时，继电器KA1线圈得电。

b为梯形图程序，当常开触点X1闭合(其闭合受输入继电器线圈控制，图中未画出)时，输出继电器Y0线圈得电，Y0自锁触点闭合，锁定Y0线圈得电，当常闭触点X2断开时，Y0线圈失电，Y0自锁触点断开，解除锁定，当常开触点X3闭合时，继电器Y1线圈得电。

不难看出，两种图的表达方式很相似，不过梯形图使用的继电器是由软件来实现的，使用和修改灵活方便，而继电器控制线路硬接线修改比较麻烦。

二、语句表语言

语句表语言与微型计算机采用的汇编语言类似，也采用助记符形式编程。在使用简易编程器对PLC进行编程时，一般采用语句表语言，这主要是因为简易编程器显示屏很小，难于采用梯形图语言编程。下面是采用语句表语言编写的程序(针对三菱FX系列PLC)，其功能与图 (b) 梯形图程序完全相同。

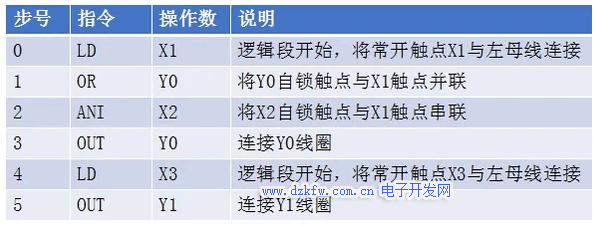

从上面的程序可以看出，语句表程序就像是描述绘制梯形图的文字。语句表程序由步号、指令、操作数和说明四部分组成，其中说明部分不是必须的，而是为了便于程序的阅读二增加的注释文字，程序运行时不执行说明部分。

三、梯形图的编程规则与技巧

1）梯形围编程的规则

① 梯形图每一行都应从左母线开始，从右母线结束。

② 输出线圈右端要接右母线，左端不能直接与左母线连接。

③ 在同一程序中，一般应避免同一编号的线圈使用两次(即重复使用)，若出现这种情况，则后面的输出线圈状态有输出，而前面的输出线圈状态无效。

④ 梯形围中的输入/输出继电器、内部继电器、定时器、计数器等元件触点可多次重复使用。

⑤ 梯形图中串联或并联的触点个数没有限制，可以是无数个。

⑥ 多个输出线圈可以并联输出，但不可以串联输出。

⑦ 在运行梯形图程序时，其执行顺序是从左到右，从上到下，编写程序时也应按照这个顺序。

2）梯形图编程技巧

在编与梯形图程序时， 除了要遵循基本规则外，还要掌握一些技巧， 以减少指令条数节省内存和提高运行速度。梯形图编程技巧主要有以下几种。

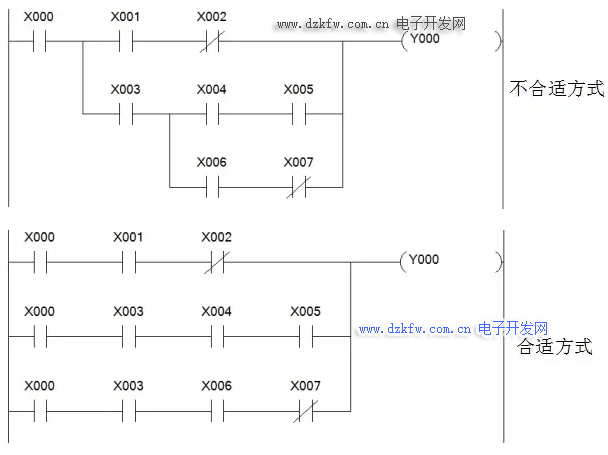

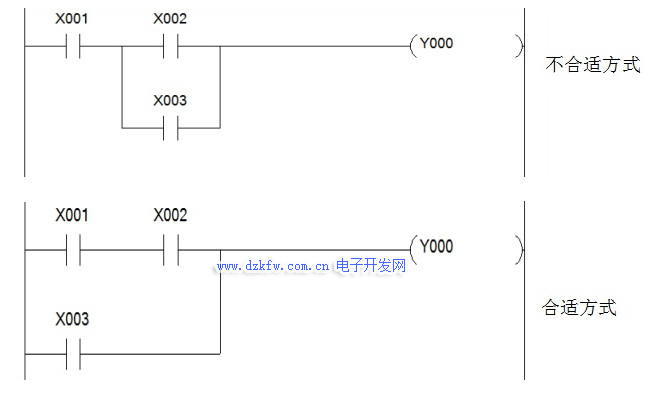

① 中联触点多的电路应编在上方。

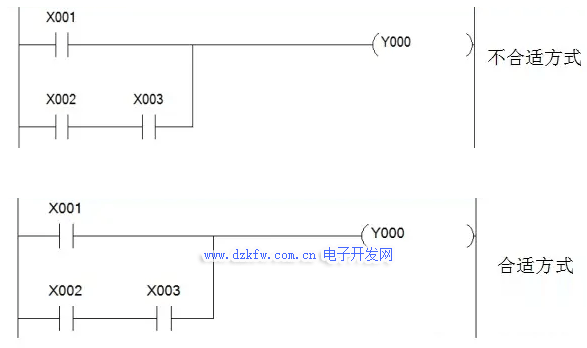

② 并联触点多的电路放在左边

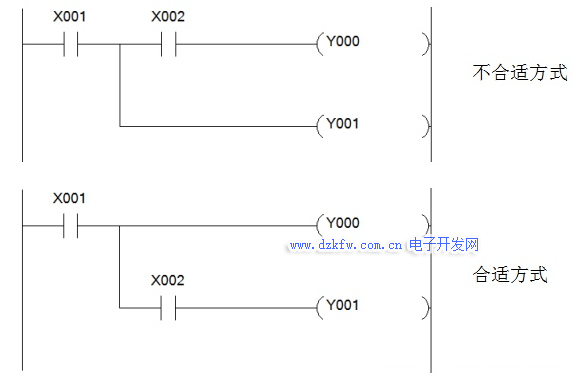

③ 对于多重输出电路，应将串有触点或串联触点多的电路放在下边

④ 如果电路复杂，可以重复使用一些触点改成等效电路，再进行编程。
