西门子S7-200 SMART PLC功能指令学习及实例分析 SHL_B和SHR_B移位指令,ROL_B和ROR_B循环移位指令

作者:佚名    文章来源:本站原创    点击数:6165    更新时间:2022-11-13

四、移位和循环指令

西门子S7-200 SMART PLC功能指令学习及实例分析 移位和循环指令

1、指令概览,SHL_B和SHR_B移位指令

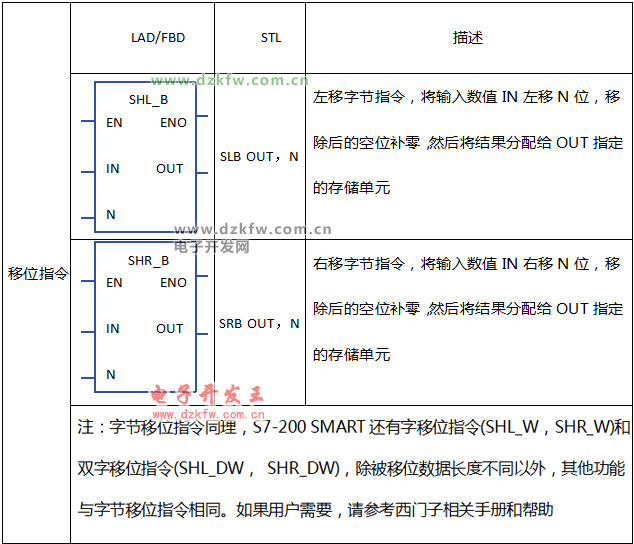

西门子plc的SHL_B和SHR_B移位指令说明

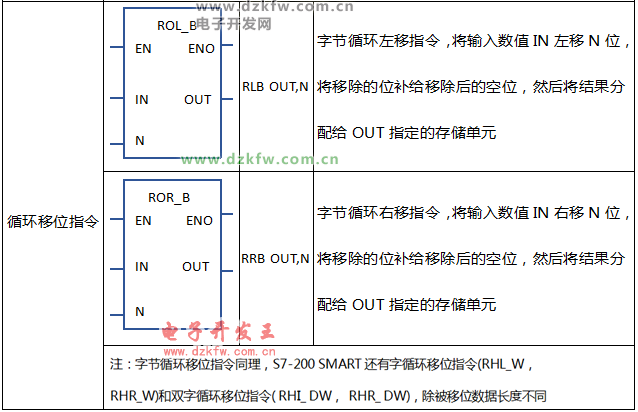

循环移位指令,ROL_B和ROR_B指令

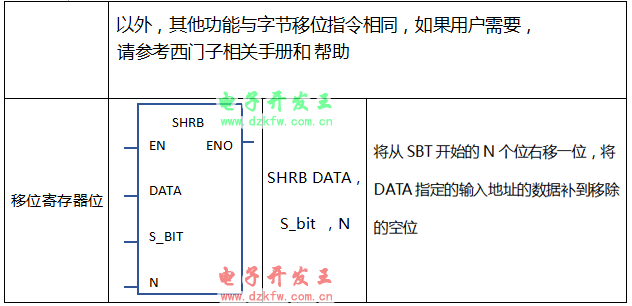

SHRB移位寄存器位指令

2、示例分析梯形图实例

① 移位指令和循环移位指令的示例分析

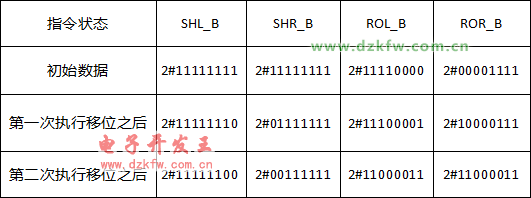

移位指令和循环移位指令的示例分析



② 移位寄存器位指令

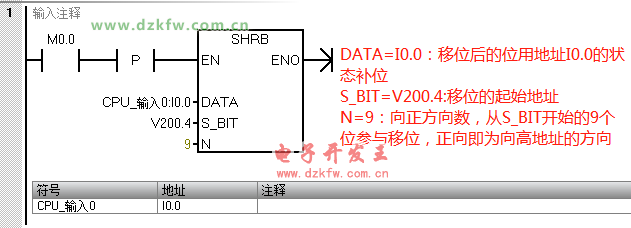

SHRB移位寄存器指令实例

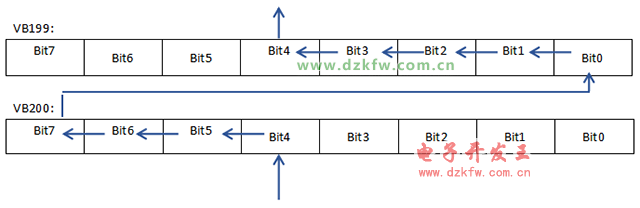

综上所述,每当M0.0有一个上升沿到来时,从V200.4开始向高地址方向数的9个位会朝高地址方向移位,I0.0的状态会被送到V200.4中。
