一、问题的提出

    由电机及拖动基础可知，三相交流异步电动机起动时电流较大，一般是额定电流的（ 5 ～ 7 ）倍。故对于功率较大的电动机，应采用降压起动方式， Y/ △降压起动是常用的方法之一。

起动时，定子绕组首先接成星形，待转速上升到接近额定转速时，再将定子绕组的接线换成三角形，电动机便进入全电压正常运行状态。图 1（a），（b）为继电器—接触器实现的 Y/ △降压控制电路。

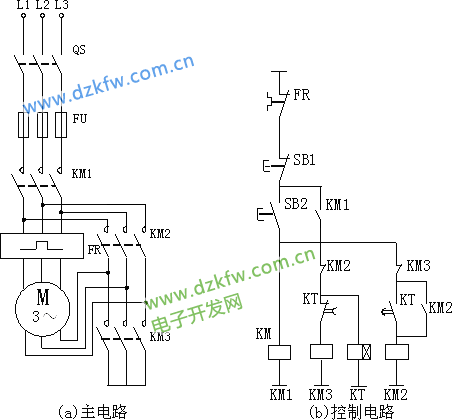

图 1 三相异步电动机Y/△降压起动控制电路

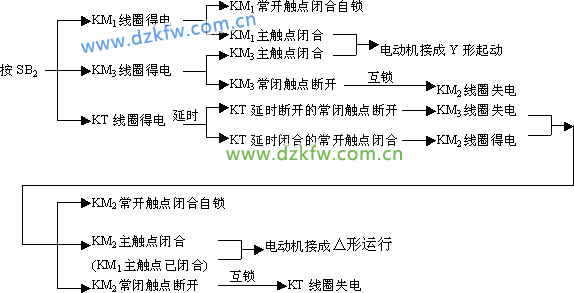

它是根据起动过程中的时间变化，利用时间继电器来控制 Y/ △的换接的。由（ a）图知，工作时，首先合上刀开关QS，当接触器KM 1 及KM 3 接通时，电动机Y形起动。当接触器KM 1 及KM 2 接通时，电动机△形运行。图（b）为控制电路，其工作过程分析如下:

线路中 KM 2 和KM 3 的常闭触点构成电气互锁，保证电动机绕组只能接成一种形式，即Y形或△形，以防止同时连接成Y形及△形而造成电源短路。

二、硬件配置

本模块所需的硬件及输入 /输出端口分配如图2所示。由图可见：本模块除可编程控制器之外，还增添了部分器件，其中，SB 1 为停止按钮，SB 2 为起动按钮，FR为热继电器的常开触点，KM 1 为主电源接触器，KM 2 为△形运行接触器，KM 3 为Y形起动接触器。

图 2 输入/输出接线图

三、软件设计

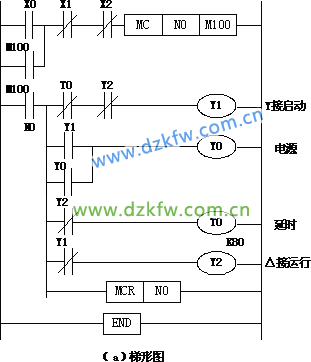

本模块的软件设计除应用前述的部分基本指令及软元件之外，还新增软元件辅助继电器 M100及定时器T 0 ，新增主控触点指令MC、MCR。可编程控制的梯形图及指令表如图3所示。

工作过程分析如下：按下启动按钮 SB 2 时，输入继电器X0的常开触点闭合，并通过主控触点（M100常开触点）自锁，输出继电器Y1接通，接触器KM 3 得电吸合，接着Y0接通，接触器KM1得电吸合，电动机在Y形接线方式下起动；同时定时器T 0 开始计时，延时8秒后T 0 动作,使Y1断开，Y1断开后，KM 3 失电，互锁解除，使输出继电器Y2接通，接触器KM2得电，电动机在△形接线方式下运行。
