有关三菱FX-PLC编程的例子，设计一个通电和断电均延时的梯形图，可以用三菱FX系列PLC来实现，以下是具体的任务需求，以及PLC程序代码，供大家参考。

三菱plc通电和断电延时的梯形图

1、任务需求

设计一个通电和断电均延时的梯形图，要求：当X000由断变通时，延时10S后Y0得电；当X000由通变断时，延时5S后Y000断电。

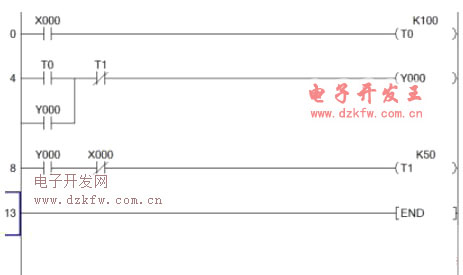

2、程序代码

通电延时和断电延时电路怎么接，附详细接线图

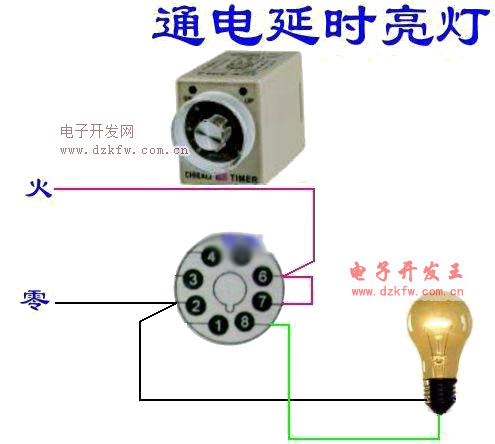

在通电延时与断电延时电路中，应该怎么来接线，比如通电延时亮灯，或者延时断电、延时通断不断循环，达到设置循环数断电等，电路接线图是什么样的，一起来看下。

如何画时间继电器断电延时控制接线图？

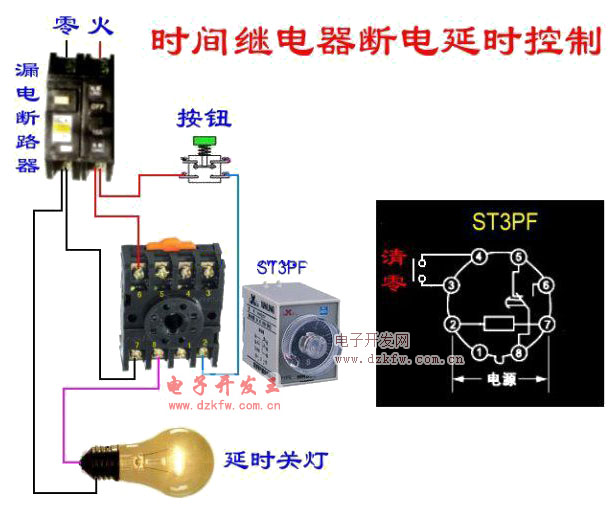

有关时间继电器断电延时控制的接线图，包括漏电断路器、零线与火线接法，使用时间继电器实现延时关灯的功能。
