西门子plc实现流水彩灯控制的梯形图程序及接线图 跑马灯梯形图实例

作者:佚名    文章来源:本站原创    点击数:33276    更新时间:2022-08-22

利用PLC的Q0.0到Q0.7八个输出端控制八个彩灯,每隔一秒亮一个并循环。当接通I0.0后,所有的灯都熄灭。当接通I0.1后,又重新从Q0.0开始循环。

西门子plc流水彩灯控制的实例代码,跑马灯梯形图实例

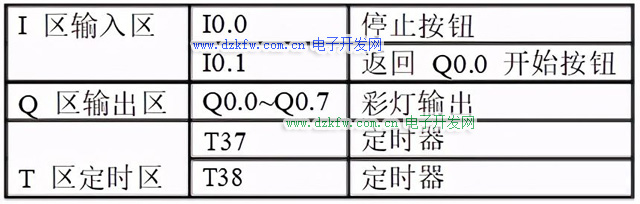

1、I/O分配表

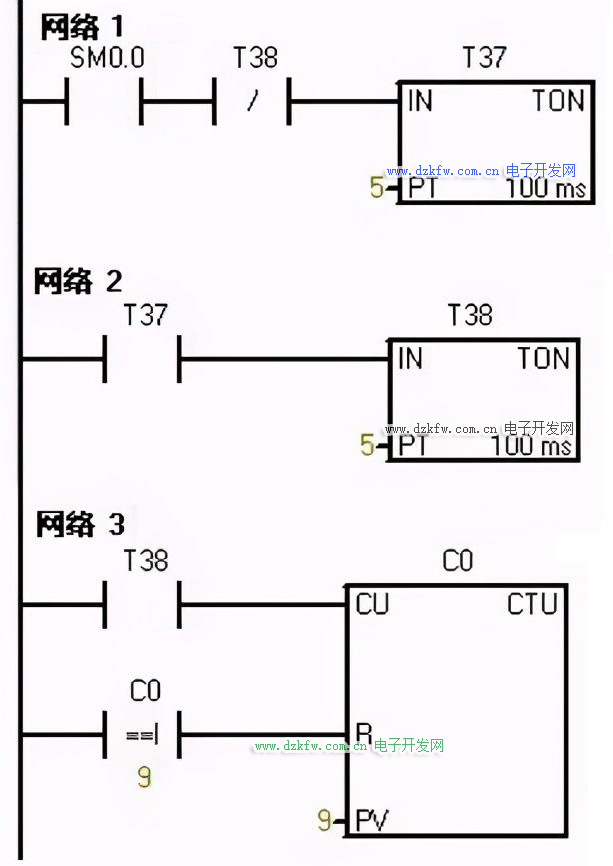

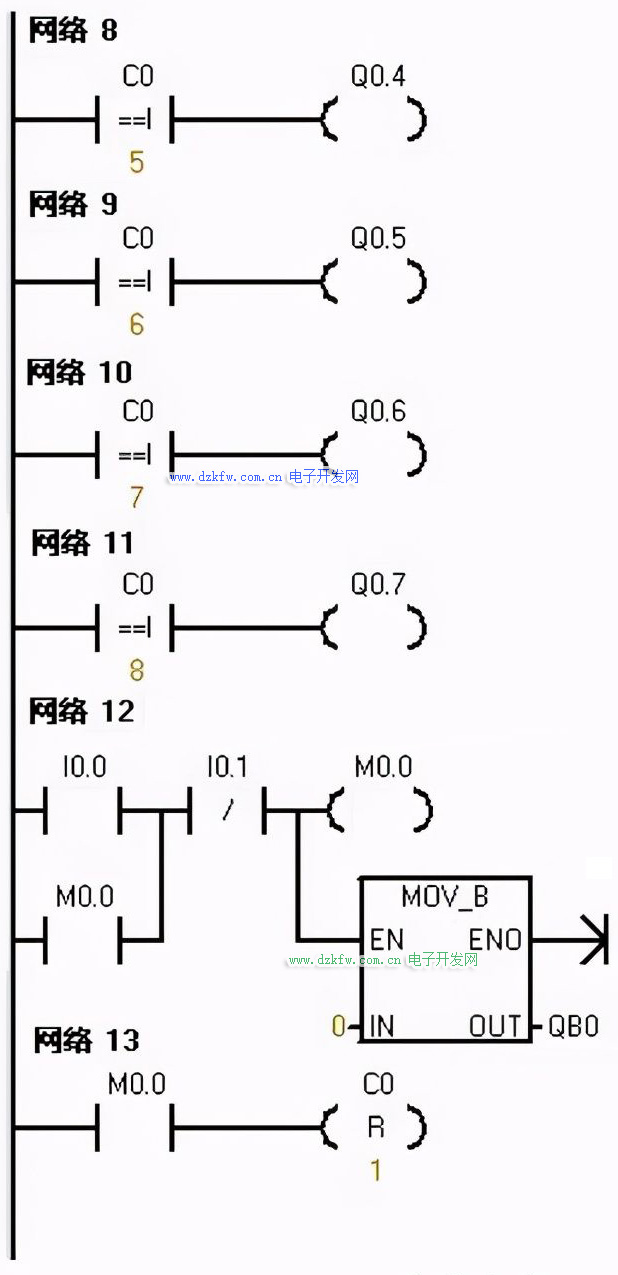

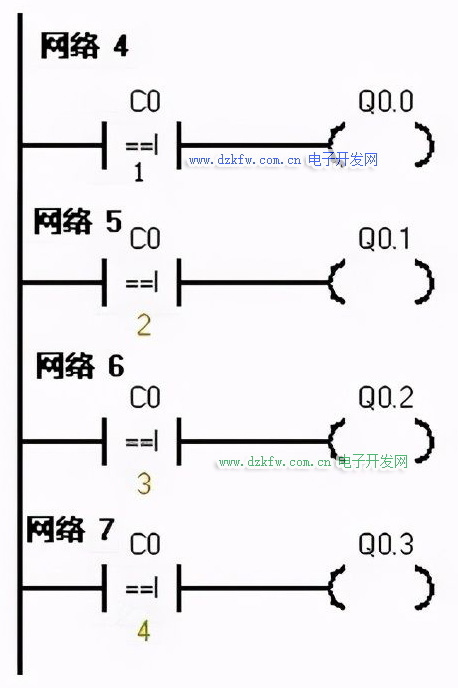

2、梯形图程序

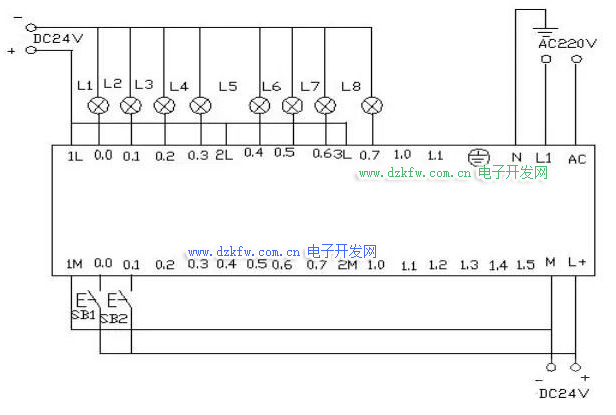

3、PLC接线图

西门子plc跑马灯接线图及梯形图实例

4、程序调试及结果分析

把程序下载都PLC中进行调试,下载好后打开在线控制面板进行调试,看运行结果是否符合要求。

PLC一上电后sm0.0一直保持接通。所以t37进行延时计时,延时到后启动t38计时,t38计时到后t38常闭触点断开所以t37断开计时,t37常开触点恢复为常开所以t38也断开计时。此时t38的常闭触点恢复为常闭所以t37又重新计时,同时计数器C0开始计数一次。如此的反复计数。当计数为1时,Q0.0接通。计数器计数为2时Q0.1接通……如此下去当计数器计数到8时Q0.7接通。

当计数器计到9时计数器C0清零。当按下在线控制面板上的I0.0f(即I0.0)接通,此时计数器,和Q0.0~Q0.7都清零,即没有一个灯亮。当按下在线控制面板上的I0.1f(即I0.1接通)此时计数器开始重新计数,灯又从Q0.0开始重新一个接一个地往下亮。
