西门子S7-200 SMART PLC功能指令学习及实例分析 定时器指令TON TONR  TOF指令

作者：佚名    文章来源：本站原创    点击数：6908    更新时间：2022-11-13

定时器

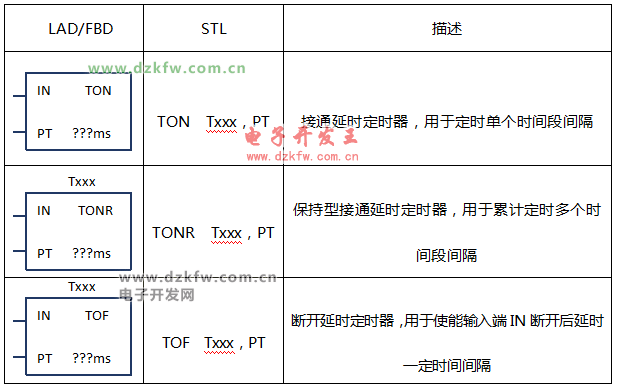

1、西门子plc S7-200 SMART CPU提供了接通延时定时器、（TON）、保持型接通延时定时器（TONR）、断开延时定时器(TOF)三种定时器。

TON TONR TOF定时器指令，西门子plc

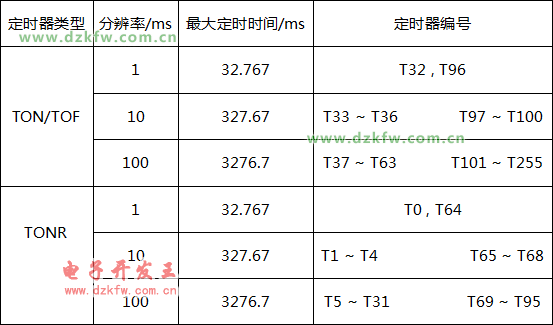

2、定时器编号与分辨率

西门子plc定时器指令说明，TON/TOF和TONR

3、定时器实例分析

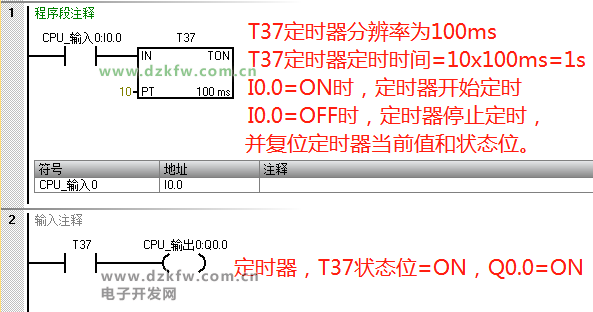

① 接通延时定时器 TON

西门子plc的TON定时器说明

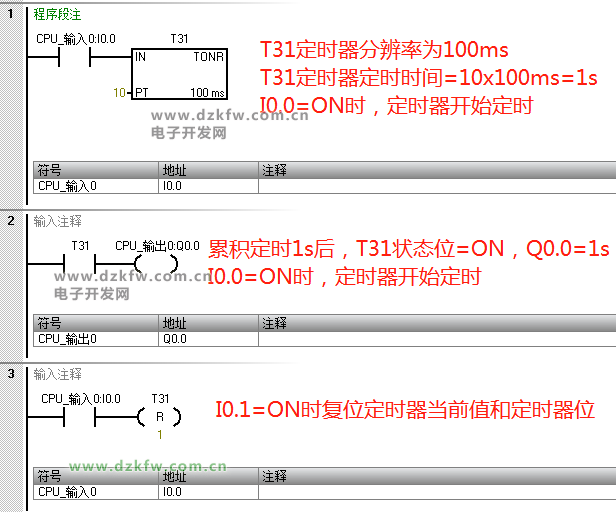

② 保持型接通延时定时器 TONR

西门子plc保持型接通延时定时器 TONR

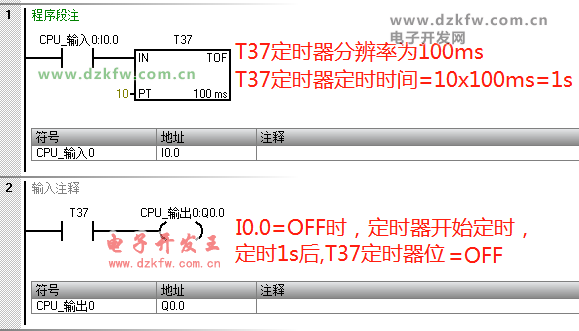

③ 断开延时定时器 TOF

西门子plc断开延时定时器 TOF




Tags：TON,TONR,TOF,指令,西门子plc
