SET（置位指令）与RST（复位指令）的用法

三菱FX系列PLC有基本逻辑指令20或27条、步进指令2条、功能指令100多条（不同系列有所不同）。在FX2N中共有27条基本逻辑指令，其中包含有些子系列PLC的20条基本逻辑指令。

三菱FX PLC置位与复位指令（SET/RST）：

1、SET（置位指令）：使被操作的目标元件置位并保持。

2、RST（复位指令）：使被操作的目标元件复位并保持清零状态。

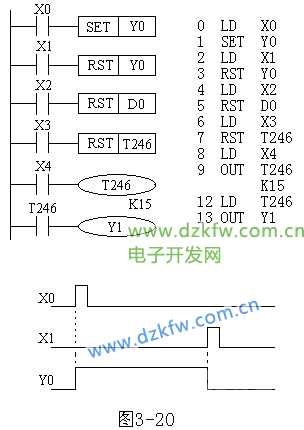

如图1，为SET、RST指令的使用方法。

图1：三菱PLC置位与复位指令的使用

当X0常开接通时，Y0变为ON状态并一直保持该状态，即使X0断开Y0的ON状态仍维持不变；只有当X1的常开闭合时，Y0才变为OFF状态并保持，即使X1常开断开，Y0也仍为OFF状态。

SET 、RST指令的使用说明：

1）SET指令的目标元件为Y、M、S，RST指令的目标元件为Y、M、S、T、C、D、V 、Z。RST指令常被用来对D、Z、V的内容清零，还可以用来复位积算定时器和计数器。

2）对于同一目标元件，SET、RST可以多次使用，顺序可以随意，但最后执行者有效。
