2.1.4 定时器与计数器指令，以下用定时器T0和计数器C0用法为例

（1）定时器

【原理讲解】

● 使用定时器（T）时，用OUT指令设定定时时间。

定时器实际定时时间（t）= K {定时器时基（T0）* 设定值}

【写法举例】如图2-13所示：

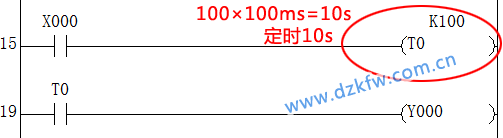

图2-13 三菱plc定时器指令示意图

定时器(T)的编号如表2-2所示：

表2-2 定时器编号和分辨率表

※1.累计型的定时器是通过电池进行停电保持的。

【举例讲解-电机星三角降压启动】

电机星三角降压启动继电器控制图，如图2-13所示:

要求：

1.利用PLC控制代替传统继电控制，实现电机星三角降压启动的控制；

2.绘制PLC控制原理图；

3.利用边沿触发指令和置位复位、定时器等指令编程。

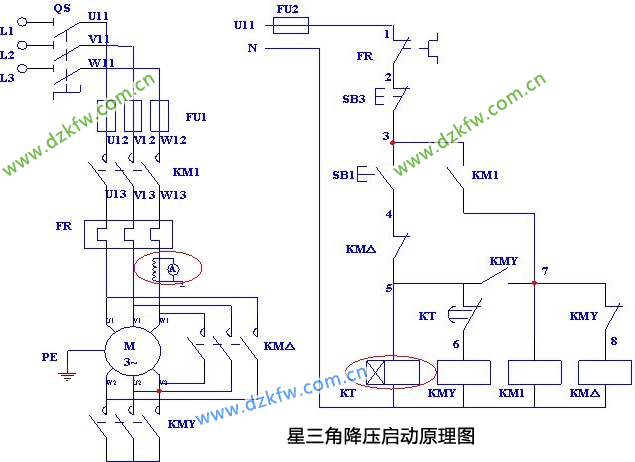

图2-13 星三角降压启动原理图

【实施步骤】

第一步：绘制PLC控制原理图并完成接线，如图2-14所示：

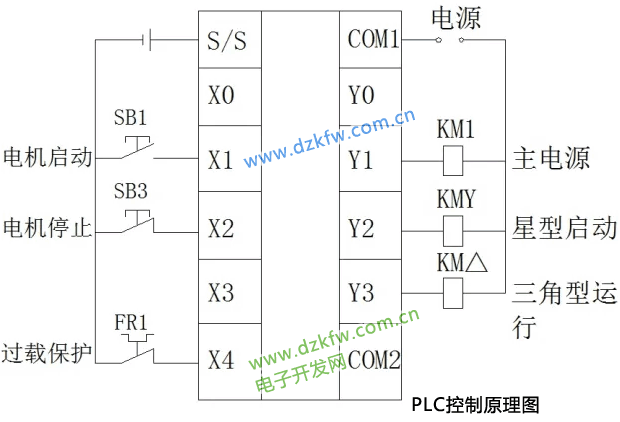

图2-14 PLC控制原理图

需要掌握：

①结合原理图接法，分析程序，什么时候用上升沿，什么时候用下降沿；

②理解程序中所有指令的用意。

第二步：编写程序进行调试(程序实例是使用置位、复位编写的程序，当然除此之外还可以使用线圈编写，有兴趣的学员可以尝试用线圈编写)，如图2-15所示：

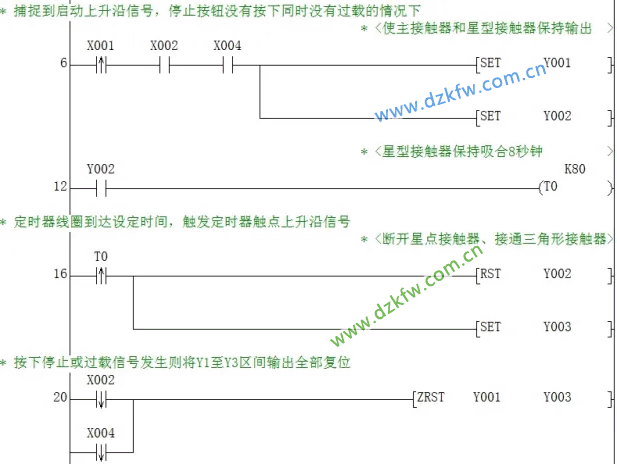

图2-15 星三角梯形图程序

（2）计数器

【原理讲解】

●使用计数器（C）时，用OUT指令设定计数值。

一般用计数器对计数条件的上升沿进行增计数，计数值与设定值相等时，计数器触点动作，用RST指令复位触点和当前值。

【写法举例】如图2-16所示：

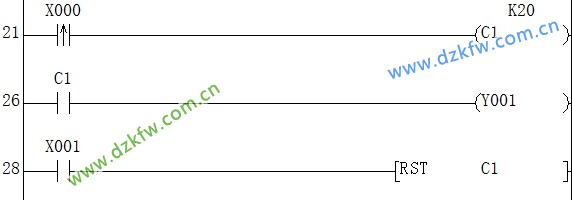

图2-16 三菱plc计数器指令示意图

【解释备注】如表2-3所示：

表2-3 计数器编号图

【32位增减计数器如何实现减计数】如表2-4所示：

表2-4 实现减计数的特殊M点分配图
