三菱plc梯形图中定时器怎么编写?三菱plc梯形图实例

作者:佚名    文章来源:本站原创    点击数:4316    更新时间:2022-05-23

plc梯形图中定时器的入门例子

首先,需要明白定时器的功能,在plc编程中与时间有关的均可以采用定时器,从字面上分析定时器就是设定一段时间,定时器触发开始计时,等待时间到达线圈闭合。

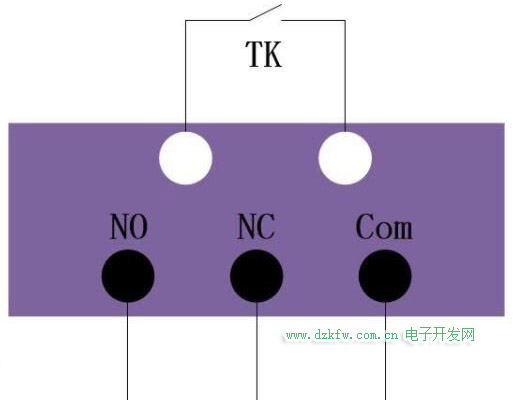

定时器的结构如下,原理和时间继电器基本一样。



在plc中定时器的种类有很多,比如定时单位有100ms,10ms,1ms等类型,还有断电清零,断电累计型的。定时器最常见的作用是延迟,比如一个电机的延迟启动,延迟停止控制,可以设定一个时间,当启动按钮闭合后,电机延迟20s再启动。其主要应用场合是正反转控制里换向的延迟,以保证电机可以彻底停下来再换方向。

另外,在一些以时间控制的设备上采用的定时器,某个工艺需要经过多长时间才能加工好,这时定时器在计时完成后关闭设备运转加工完成。定时器除了延迟功能,也可以用于闪烁,周期性控制某个输出。

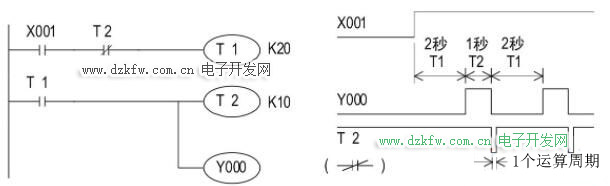

如下面的plc梯形图,采用两个定时器完后指定周期和指定ON时间的闪烁,一个定时器T1用于输出OFF状态的时间控制,另一个定时器T2用于输出ON状态时间的控制,当开关闭合后,T1开始定时,2秒后有输出同时触发T2定时,1秒后常闭的T2常闭触点闭合,T2、T1断开停止输出,常闭触点断开又开始重新定时周期性闪烁输出。

三菱plc定时器的梯形图实例

在plc梯形图编程中,先选择定时器的类型,然后根据功能要求进行代码编写即可。


Tags:三菱plc,定时器,梯形图实例
