用三菱PLC设计抽水泵控制程序梯形图实例

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-06-11

如果容器为空或按下停止按妞,抽水泵停止工作。



说明:

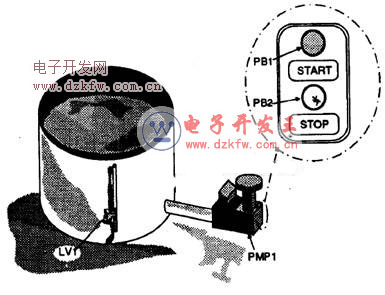

泵从容器中抽水,按下标明为Start的按钮 (X000),泵开始工作。

    只要容器中有水(X002为ON ),而且标明为Stop的按粗PB2 (X001)没有按下,泵会一直工作:PMP1由输出Y000驱动。

    如果在泵工作期间的某一时刻,容器抽干了,即低水位检测器LV1被触发(X002会变为OFF ) ,泵会自动停止。实际上,低水位检测器提供可编程控制器常闭触点输入,也就是说,有水时,输入X002为ON,实际的低水位检测器为OFF。因此,若低水位检测器失效,即总是ON ( X002会变为OFF ) ,系统不允许泵工作,故在故障时是安全的。

如果按下停止按妞,泵也会停止。泵已经停止时,必须按下起动按钮来复位/重起动泵。

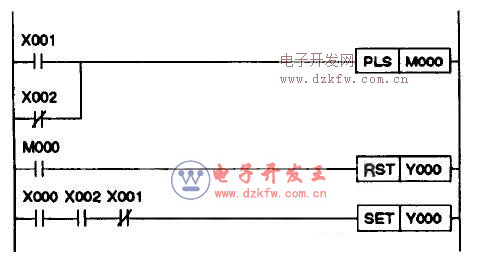

用三菱PLC设计抽水泵控制程序梯形图实例

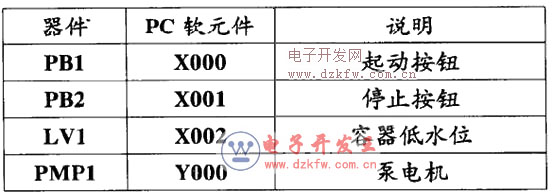

用三菱PLC设计抽水泵控制程序管脚定义io口定义
