学习西门子PLC S7-200SMART，我们必须熟悉PLC各存储器的符号、地址，我们日常所说的西门子PLC地址，都是直接寻址，如I2.2，MB20、VW34等，表面说它是各存储器的地址，实际表示是它的数据，如VW34是50，VW34可直接参加运算，VW34+20=VW34，这时VW34的数据就变成了70。

PLC应用时，我们所说的各地址，实际目的是说它的数据是多少或什么状态。

而间接寻址，是各存储器背后的实际地址，是一开始设计好的，就像人的姓名与身份证号一样，用姓名和身份证号都可找到同一个人。用实际的地址指向VW34，就可以取出它的数据70,这就是间接寻址。

200SmartPLC 规定是存储器符号前加“&”符号，来取得它的地址，如&MB10，以“双字”的格式来取它的地址。西门子plc指针用法的梯形图如下

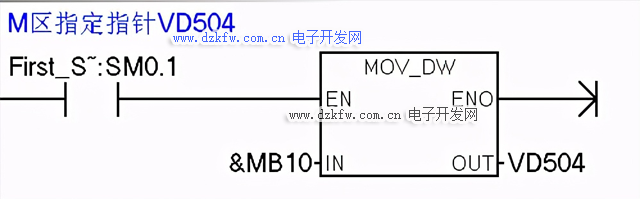

取MB10实际地址到VD504，这时VD504就是地址指针

这样，就把MB10的实际地址以双字格式，存入了VD504，这时VD504内就代表了MB10的实际地址，同时VD504就代表了M区的地址指针。也就是说把VD504定义成了M区的一个地址指针.。

怎样取出这个地址所指的MB10内的数据呢，PLC规定，是把VD504前加“*”号，来取出它的数据，这时“*VD504“就表示是MB10，

因此*VD504就是MB10，*VD504=MB10。

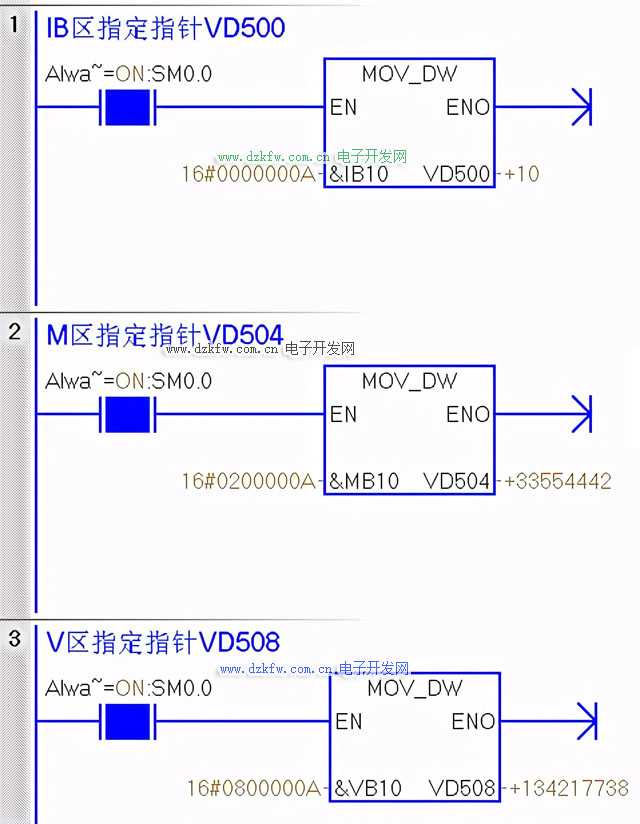

通过以下实测来说明：

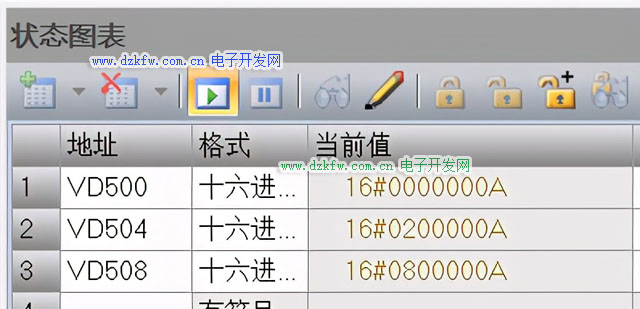

可以看出：&IB10=VD500=16#0000000A

&MB10=VD504=16#0200000A

&VB10=VD508=16#0800000A

以上是它们的实际地址，A---就是十进制10，，

我们要注意：【VD504+10】，与【*VD504+10】含义是不一样，前者是地址加10，表示这时的指针地址指向了MB20，而后者是表示MB内的数据再加10.

如状态表：



表中表示VB的 各初始值

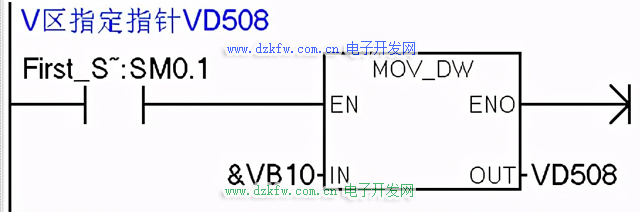

VB10地址到VD508，

如上图VB10=1，V区指针定义成了VD508，这时的VD508 就是VB10的地址，

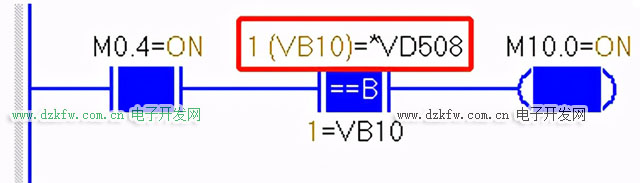

把它的值取出来*VD508与VB10比较，如下图可看出*vd508=VB10=1

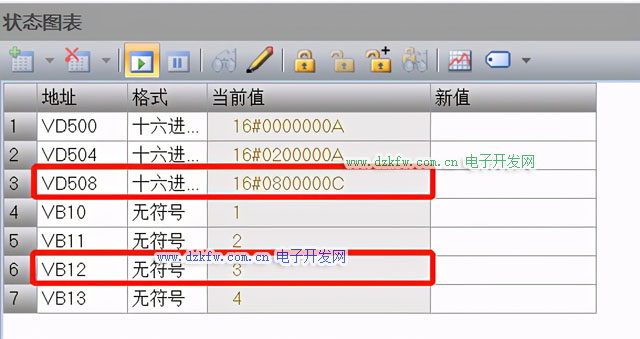

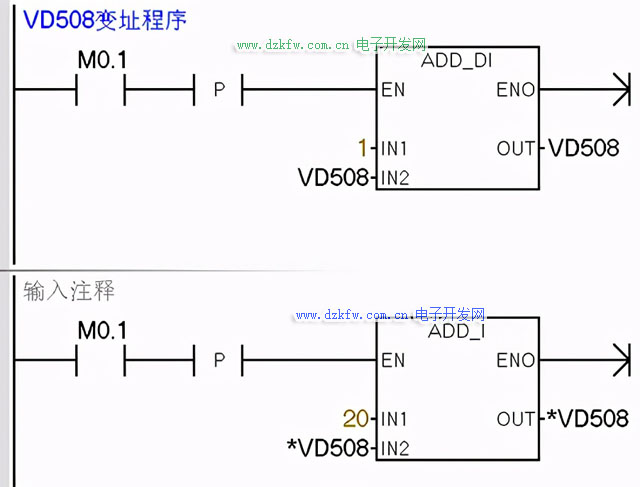

如果执行以下程序2次，VD508+1+1=VD508，这时地址是16#0800000C，指针从VB10就指向了VB12，它的数据*VD508=VB12=3.如下图



通过以上实验，如果大批取数据或改变数据，我们就通过指针变址的方法，多次或循环执行以下程序，就可达到所要的目的。



下次试验说明FOR指令与指针的用法。
