学习西门子plc编程的入门例子，西门子plc比较指令的用法，对进出仓库的货物进行记录，仓库最多可放6000箱货物，当货物多于1000箱灯L1亮，多于5000箱时灯L2亮。

西门子plc比较指令实例

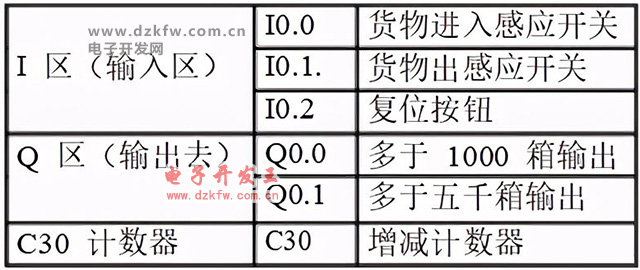

1、I/O分配表

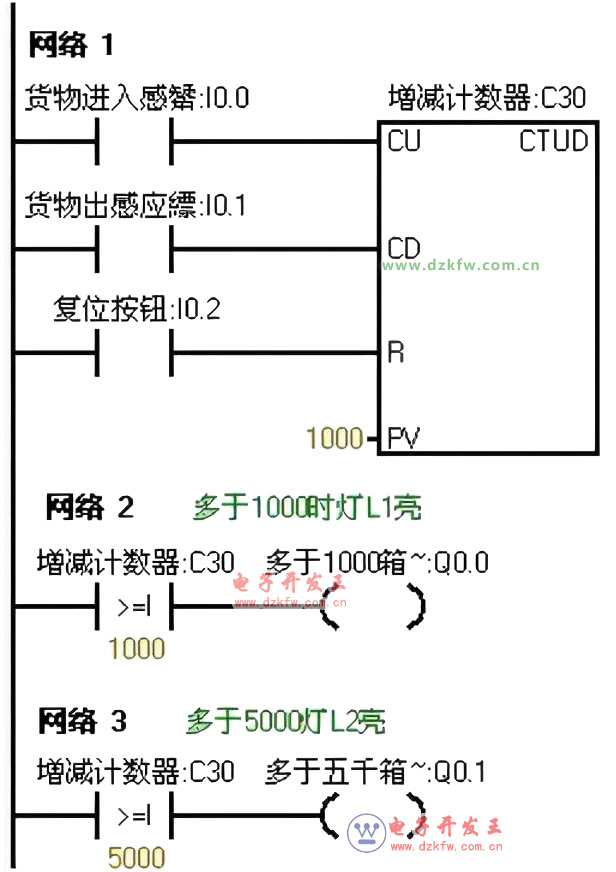

2、梯形图程序

3、PLC接线图

4、程序调试及结果分析

把程序下载到S7-200的PLC中进行调试。在下载之前先把程序中的数字进行缩小处理，以便在实验中能更好更快的观看到实验结果。我们把L1的灯亮的时候设置为5。把L 2灯亮设置为10，这样就能更快的看到实验结果。

当按下在线控制面板上的I0.0f时，即I0.0接通，表示有货物进去。当点击在线控制面板上的I0.0f五次后，此时计时器中的计数值为5，（即表示仓库中已经有1000箱物品）则灯L1要亮，即Q0.0有输出。当继续点击Ｉ0.0f后点击有十次后，此时计数器的计数值位10（即表示仓库中有5000个物品），此时灯L2也亮即Q0.1有输出当继续点击在线控制面板上的I0.0f。计数器中的计数值就继续往上增加。

当按下在线控制面板上的Ｉ0.1f后计数器就开始往下减。点击一次，计数器中的计数值就减少一次。当计数器中的值小于10时即表示仓库中的物品少有5000箱，此时灯L2灭（即Q0.1没有输出）当继续点击I0.1f时计数器 中的计数值继续减少，当减少到小于5次时。表示仓库中的物品少于1000，此时灯L1灭。Q0.0就没有输出。当按下在线控制面板上的I0.2f时计数器清零。L1和L2都不亮，（即Q0.和Q0.1都没有输出）。
