西门子plc s7-200自动售货机设计的PLC梯形图实例

作者：佚名文章来源：本站原创点击数：更新时间：2022-06-11

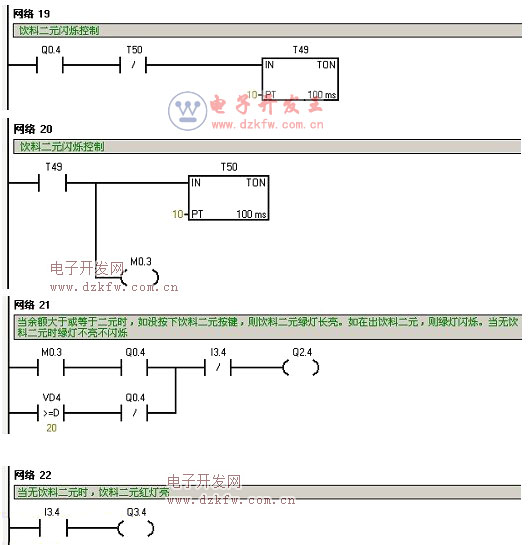

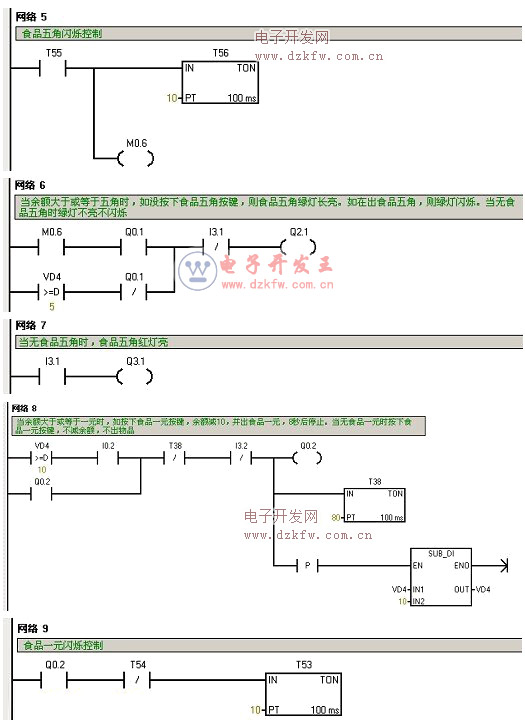

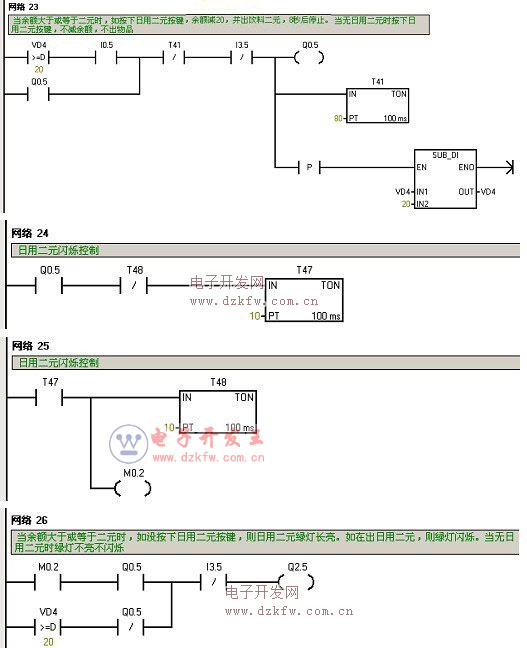

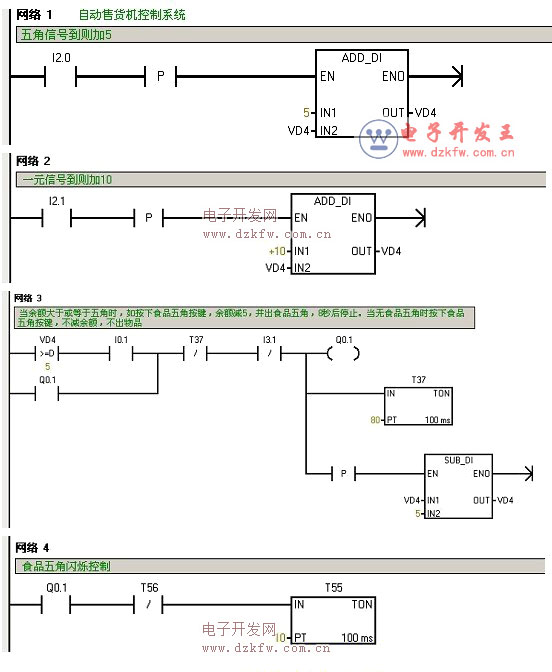

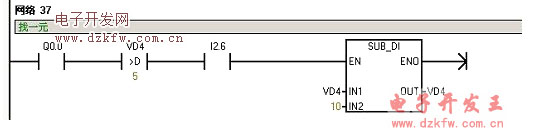

自动售货机主要销售食品、饮料、日用三大类，而食品有五角和一元，饮料有一元和二元，日用有二元和三元。使用西门子plc s7-200设计的梯形图，本次自动售货机的梯形图实例如下所示：

Tags：西门子plc,自动售货机,梯形图实例
