西门子plc控制喷泉系统梯形图与控制语句表

一、控制要求及I/O分配

1、控制要求

隔灯闪烁：L1亮0.5秒后灭，接着L2亮0.5秒后灭，接着L3亮0.5秒后灭，接着L4亮0.5秒后灭，接着L5、L9亮0.5秒后灭，接着L6、L10亮0.5秒后灭，接着L7、L11亮0.5秒后灭，接着L8、L12亮0.5秒后灭，L1亮0.5秒后灭，如此循环。

2、I/O分配

输入                        输出
起动按钮：I0.0             L1：Q0.0      L5、L9： Q0.4
停止按钮：I0.1             L2：Q0.1      L6、L10：Q0.5
L3：Q0.2      L7、L11：Q0.6
L4：Q0.3      L8、L12：Q0.7

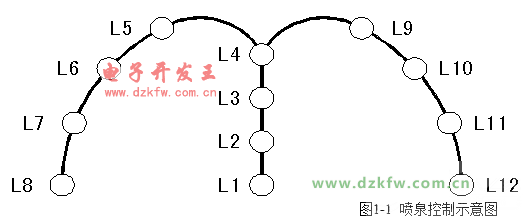

图1-1  喷泉控制示意图

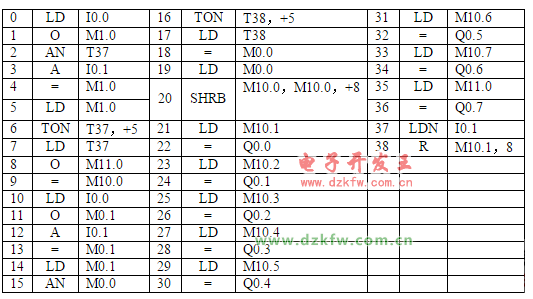

三、喷泉控制语句表

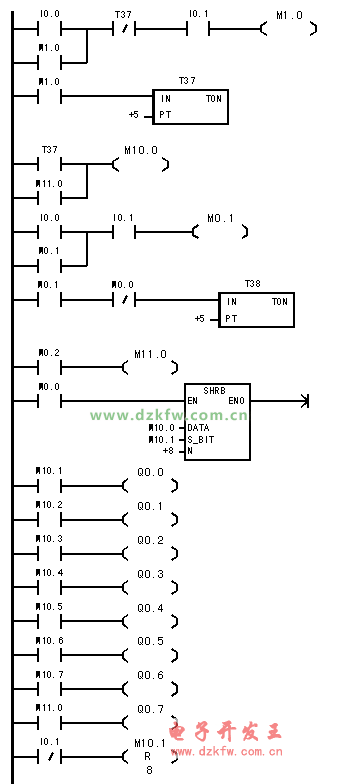

四、喷泉控制梯形图
