西门子S7-200控制步进电机编程实例,梯形图实例

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-12-12
步进电机驱动器是一种将电脉冲转化为角位移的执行机构。当步进驱动器接收到一个脉冲信号,它就驱动步进电机按设定的方向转动一个固定的角度(称为“步距角”),它的旋转是以固定的角度一步一步运行的。可以通过控制脉冲个数来控制角位移量,从而达到准确定位的目的;同时可以通过控制脉冲频率来控制电机转动的速度和加速度,从而达到调速和定位的目的。

   步进电动机不能直接接到直流或交流电源上工作,必须使用专用的驱动电源(步进电动机驱动器)。控制器(脉冲信号发生器)可以通过控制脉冲的个数来控制角位移量,从而达到准确定位的目的;同时可以通过控制脉冲频率来控制电机转动的速度和加速度,从而达到调速的目的。

   这样我们只要在plc编程就很简单可以实现对电机控制了。

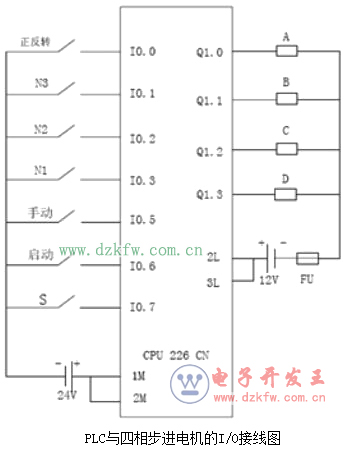

西门子S7-200控制步进电机

梯形图由主程序调用2个正反转子程序

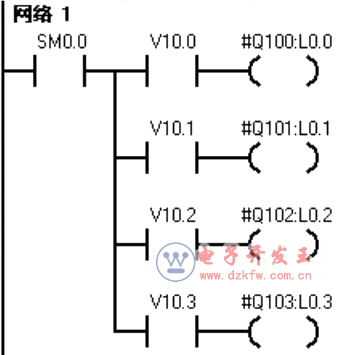

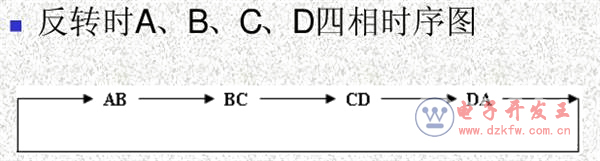

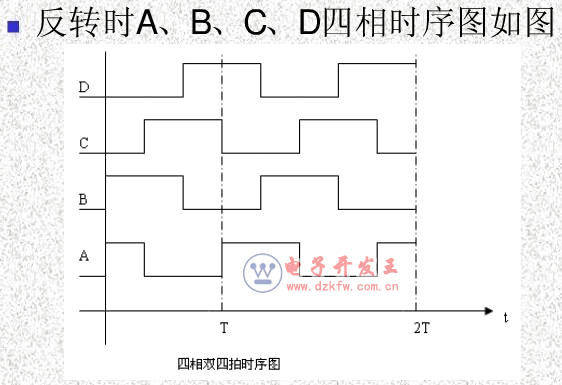

子程序首先涉及接口,再用顺序指令循环送电,梯形图实例:

子程序接口
