西门子plc 比较指令控制货物进出的梯形图实例 CTUD

作者:佚名    文章来源:本站原创    点击数:2345    更新时间:2022-06-22

有关plc比较指令的应用实例,借助比较指令实现货物的进出控制,当货物数量多于指定值时,指示灯亮起,通过实例掌握下plc比较指令的具体用法。

plc比较指令的实例

一自动仓库存放某种货物,最多可达6000箱,需要对所存货物的进出计数。当货物多于1000箱时,指示灯L1亮;当货物多于5000箱时,指示灯L2亮(提示库存)。

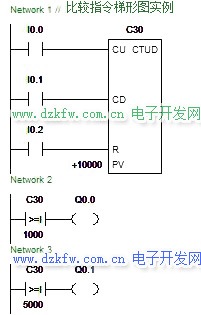

控制程序梯形图如图3,其中指示灯L1和L2分别由Q0.0和Q0.1驱动。

西门子plc 比较指令控制货物进出的梯形图实例 CTUD

程序里使用增减计数器(CTUD)C30,计数传感器分别接输入I0.0和I0.1。I0.0接增减计数器的CU递增计数,记录货物入库数量。

I0.1接CD递减计数,记录货物出库数量。计数器的设定值(PV)为10000。

当I0.0每次接通的次数(货物入库量),C30的当前值就加1;当I0.1每接通的次数(货物出库量),C30当前值就减1。

在网络2中,C30当前值与设定值1000进行比较,大于和等于(>=)1000,此触点闭合,Q0.0为ON,指示灯L1就亮。

网络3中,C30当前值与设定值5000进行比较,大于和等于(>=)5000,次触点闭合,Q0.1为ON,指示灯L2就亮。

以上控制程序,可以帮助了解仓库的库存情况,为经营提供一定的帮助。
