PLC控制系统设计举例(IO地址分配、接线图、梯形图)

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-06-08

 试用PLC设计的控制程序。
I/O信号的地址分配表、PLC现场器件实际接线图以及梯形图如下图所示。1KM控制1M启动,2KM控制2M启动。

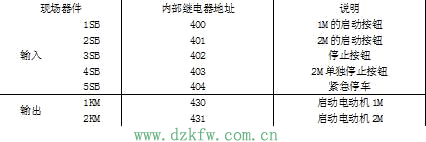

现场器件与PLC内部继电器对照表

现场器件与PLC内部继电器对照表

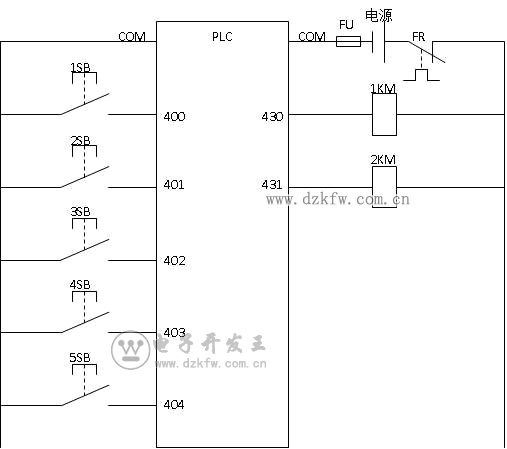

PLC与现场器件的接线图:

PLC与现场器件的接线图

梯形图为:

plc控制系统的梯形图举例

指令程序为:
LD   450
AND  430
OR   400
ANI  404
OUT  430
LDI  402
AND  430
OUT  450
K    10
LD   401
OR   431
AND  430
ANI  403
ANI  402
OUT  431
