PLC梯形图时间继电器用法,西门子PLC梯形图加时间继电器讲解

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-06-09

西门子PLC梯形图加时间继电器讲解
下面以西门子s7200 PLC为例来讲解,时间继电器按照其功能的不同来划分有三种1,接通延时时间继电器,2,断开延时时间继电器,3,保持型延时时间继电器。下面对接通延时时间继电器进行介绍,一个明白了其他两个也就明白了。

如图1,右边是接通延时时间继电器指令的 详细介绍。

时间继电器编号:时间继电器的编号从T0--T255,按照精度的不同被分配有不同编号,图中的编号T37的时间继电器就是一个100毫秒精度的时间继电器。

控制输入使能:可以连接开关量类型的常开或常闭触点,实现对时间继电器的控制,使能端断开时时间继电器停止工作,所计时间清零。

延时时间:设置我们需要延时的时间,到达延时时间后,时间继电器常开触点闭合,常闭触点断开,定时时间=延时时间乘以定时精度,单位是毫秒。

时间继电器精度:共分为三个档1毫秒,10毫秒,100毫秒。1毫秒的精度高但定时时间短,最大定时时间为32.767秒。10毫秒的最大定时时间为327.67秒,100毫秒的为3276.7秒。

接通延时定时器:TON为接通延时时间继电器,顾名思义就是使能端接通后,开始延时计时。TOF为断开延时时间继电器。TONR为保持型接通延时时间继电器。

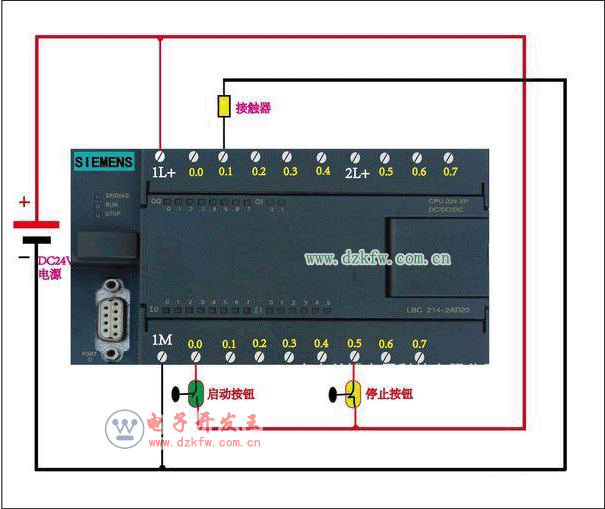

图1中左边是时间继电器的实际应用程序,要实现的功能是,按下启动按钮(I0.0)后延时5秒钟,输出线圈Q0.1才能有输出。实际接线图如图2.

S7-200接线图实例,PLC接线图实例
程序的执行顺序请看下面几张图片。

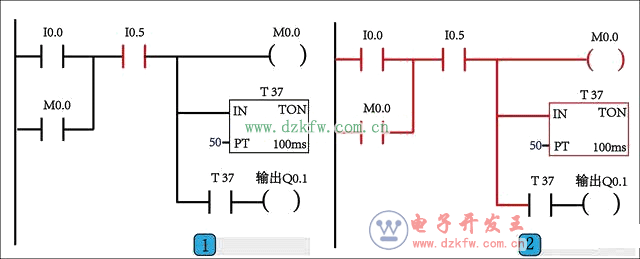

如图3,第一步,外部常开按钮(对应I0.0)和常闭按钮(对应I0.5)都没有按下,所以程序没有任何输出。(注:红色部分表示接通。如I0.5是红色的就表示I0.5已经接通,因为它外部接的是常闭按钮)

第二步,外部常开按钮(I0.0)按下,看图中红色的部分已经全部接通,时间继电器T37开始计时。接着往下看。

PLC时间继电器实例,西门子PLC时间继电器实例

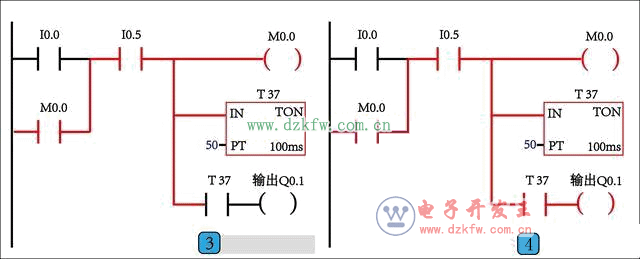

如图4,第三步,外部常开按钮(I0.0)松开后,因为M0.0的自锁,后面的依然在接通状态,时间继电器继续延时。

第四步,当时间继电器T37的定时时间到达5秒钟后,T37的常开触点闭合,输出线圈Q0.1就有了输出。只要外部的常闭按钮(I0.5)没有按下,输出线圈Q0.1就一直有输出。

 PLC时间继电器实例,PLC梯形图,plc时间继电器
图5,第五步,外部常闭按钮(对应I0.5)按下后,I0.5断开,整个程序就进入了第六步。

第六步,整个程序处于了断开状态,时间继电器计时时间清零,T37的常开触点断开,输出线圈Q0.1就没有了输出。这样通过一个接通型延时时间继电器T37就实现了延时启动的功能。很简单。

PLC梯形图时间继电器用法,西门子PLC梯形图加时间继电器讲解

Tags:PLC梯形图,时间继电器,继电器用法
