西门子plc s7-200“增减计数器指令”梯形图实例

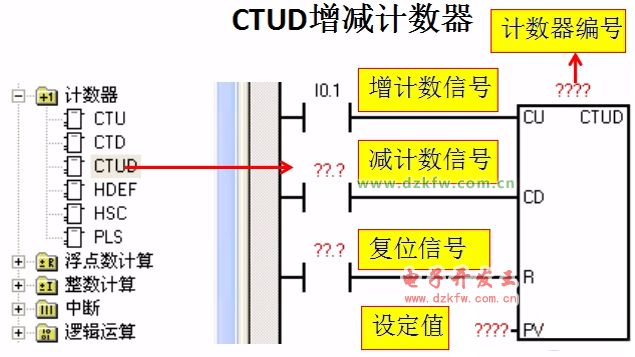

先来看下增减计数器的指令名称、在软件中的位置及符号特征，如下图：

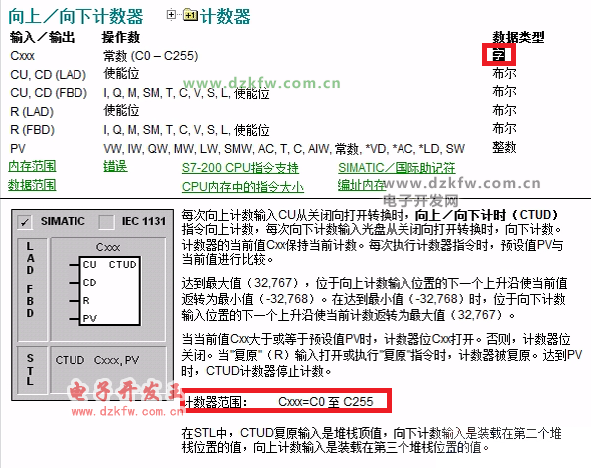

然后通过帮助文件了解下这个指令的特点：

可见，计数器的数据类型是“字”，同时该指令具备向上增加和向下减少的功能，所以取值范围是从“-32768到+32767”，而此类计数器的编号范围是从C0-C255。

这个指令一般用在生产过程中，需要统计来料/产品达到一定的数量值之后，进行打包处理的情况。比如饮料厂生产可乐，每12瓶便打包一箱（或一件），由于增加了出厂前的质检环节，可能会在来货当中存在不合格品，需要在打包前减去这些不合格品，就可以用到这个增/减计数器。

以下是CTUD计数器的操作特点：

1、每次CU增计数器信号由0-1时，当前值加1，直到32767，当前值达到最大值32767后，若增计数器信号再次由0-1时，则当前值变为-32768。

2、每次CD减计数器信号由0-1时，当前值减1，直到-32768，当前值到达最小值-32768后，若减计数器信号再次由0-1，则当前值变为32767。

3、只要当前值>=设定值PV，计数器触点接通。否则计数器触点断开。

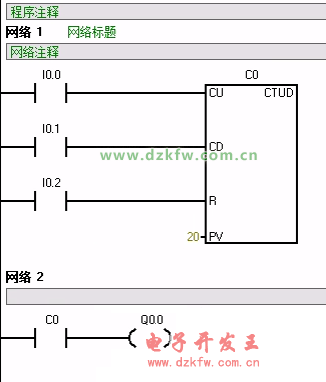

下面看下这个程序，当累加值到20时输出会有什么变化？
