有关西门子plc的编程实例，一个水塔水位控制系统，根据问题要求用西门子plc设计控制程序，并进行模拟仿真调试，以下是该plc程序的i/o地址分配与程序梯形图，供大家参考。

西门子plc实现水塔水位控制系统的代码 梯形图实例

1、任务需求

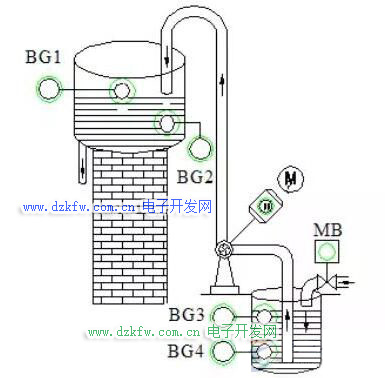

某水塔水位控制系统示意图如下：

其中，BG1为水塔水位上部液位传感器，BG2为水塔水位下部液位传感器，BG3定义为水池水位上部液位传感器，BG4定为水池水位下部液位传感器（液位传感器被淹没时为ON、否则OFF），M为水泵电机，MB为进水电磁阀。

要求用西门子PLC设计控制程序，并进行模拟仿真调试。

2、控制要求

（1）当水位低于BG4时，阀MB开启，系统开始向水池中注水，5S后若水池中水位未达到BG4，则MB指示灯闪亮，系统报警；

（2）当水池中的水位高于BG3、水塔中的水位低于BG2，则电机M开始运转，水泵开始由水池向水塔中抽水；

（3）当水塔中的水位高于BG1时，电机M停止运转，水泵停止向水塔抽水。

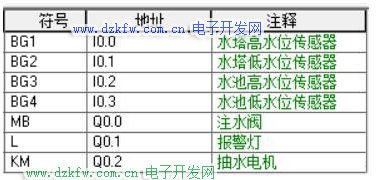

3、I/O地址分配

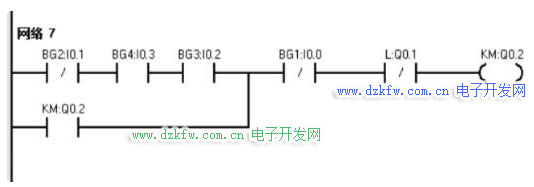

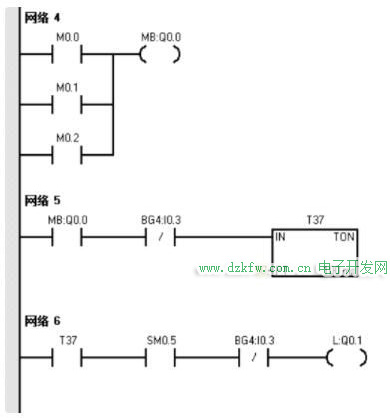

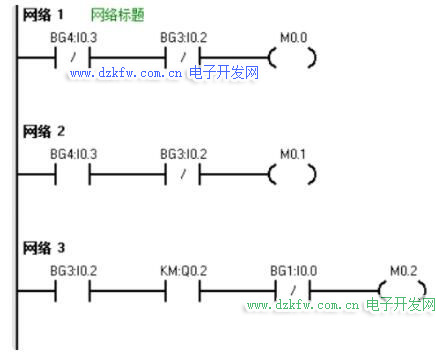

3、程序（梯形图）
