详解氧传感器坏了会怎么样_氧传感器故障表现_氧传感器作用

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-10-24

  氧传感器原理

  氧传感器是汽车上的标准配置,它是利用陶瓷敏感元件测量汽车排气管道中的氧电势,由化学平衡原理计算出对应的氧浓度,达到监测和控制燃烧空燃比,以保证产品质量及尾气排放达标的测量元件。氧传感器广泛应用于各类煤燃烧、油燃烧、气燃烧等炉体的气氛控制,它是目前最佳的燃烧气氛测量方式,具有结构简单、响应迅速、维护容易、使用方便、测量准确等优点。运用该传感器进行燃烧气氛测量和控制既能稳定和提高产品质量,又可缩短生产周期,节约能源。

  汽车上的氧传感器工作原理与干电池相似,传感器中的氧化锆元素起类似电解液的作用。其基本工作原理是:在一定条件下,利用氧化锆内外两侧的氧浓度差,产生电位差,且浓度差越大,电位差越大。大气中氧的含量为21%,浓混合气燃烧后的废气实际上不含氧,稀混合气燃烧后生成的废气或因缺火产生的废气中含有较多的氧,但仍比大气中的氧少得多。 在高温及铂的催化下,带负电的氧离子吸附在氧化锆套管的内外表面上。由于大气中的氧气比废气中的氧气多,套管上与大气相通一侧比废气一侧吸附更多的负离子,两侧离子的浓度差产生电动势。

  当汽车套管废气一侧的氧浓度低时,在氧传感器电极之间产生一个高电压(0.6~1V),这个电压信号被送到汽车ECU放大处理,ECU把高电压信号看作浓混合气,而把低电压信号看作稀混合气。根据氧传感器的电压信号,电脑按照尽可能接近14.7:1的理论最佳空燃比来稀释或加浓混合气。因此氧传感器是电子控制燃油计量的关键传感器。氧传感器只有在高温时(端部达到300°C以上)其特性才能充分体现,才能输出电压。它在约800°C时,对混合气的变化反应最快,而在低温时这种特性会发生很大变化。

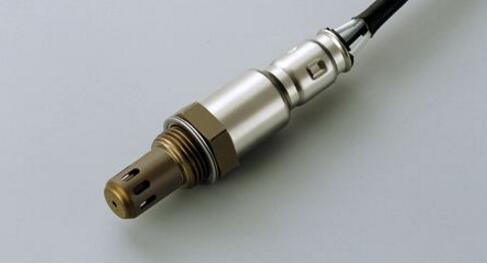

氧传感器坏了会怎么样_氧传感器故障表现_氧传感器作用

  氧传感器作用

  电喷车为获得高排气净化率,降低排气中(CO)一氧化碳、(HC)碳氢化合物和(NOx)氮氧化合物成份,必须利用三元催化器。但为了能有效地使用三元催化器,必须精确地控制空燃比,使它始终接近理论空燃比。催化器通常装在排气歧管与消声器之间。氧传感器具有一种特性,在理论空燃比(14.7:1)附近它输出的电压有突变。这种特性被用来检测排气中氧气的浓度并反馈给电脑,以控制空燃比。当实际空燃比变高,在排气中氧气的浓度增加而氧传感器把混合气稀的状态(小电动势:O伏)通知ECU。当空燃比比理论空燃比低时,在排气中氧气的浓度降低,而氧传感器的状态(大电动势:1伏)通知(ECU)电脑。

  ECU根据来自氧传感器的电动势差别判断空燃比的低或高,并相应地控制喷油持续的时间。但是,如氧传器有故障使输出的电动势不正常,(ECU)电脑就不能精确控制空燃比。所以氧传感器还能弥补由于机械及电喷系统其它件磨损而引起空燃比的误差。可以说是电喷系统中唯一有“智能”的传感器。

  传感器的作用是测定发动机燃烧后的排气中氧是否过剩的信息,即氧气含量,并把氧气含量转换成电压信号传递到发动机计算机,使发动机能够实现以过量空气因数为目标的闭环控制;确保三元催化转化器对排气中的碳氢化合物(HC)、一氧化碳(CO)和氮氧化合物(NOX)三种污染物都有最大的转化效率,最大程度地进行排放污染物的转化和净化。

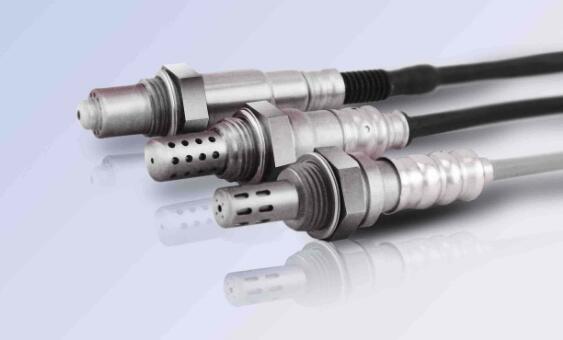

氧传感器坏了会怎么样_氧传感器故障表现_氧传感器作用

  氧传感器坏了的表现

  1、油耗增加,因为氧传感器积碳会造成其信号输出不正常,导致发动机混合气比例失调,使油耗增加

  2、排放污染物增加,年检尾气排放检测一项无法达标,使年检不合格。其实这点也很好理解,因为三元催化剂虽然可以净化尾气,但净化能力有限,一旦氧传感器工作异常,会使发动机燃烧不充分造成排放的污染物增加,即使三元催化器工作正常也无能为力。所以说,如果老车年检尾气不达标,除了清洗三元催化剂,还应考虑清洗或更换氧传感器

  3、有冒黑烟的可能,氧传感器工作异常使空燃比失常而导致的冒黑烟

  4、发动机转速不稳、抖动,同样是因为空燃比不正常的原因导致。

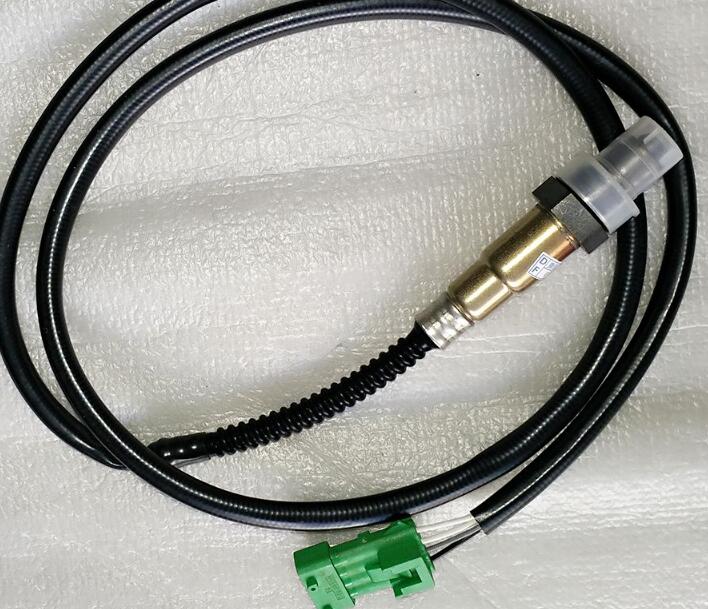

氧传感器坏了会怎么样_氧传感器故障表现_氧传感器作用

  氧传感器的常见故障

  1.氧传感器中毒

  氧传感器中毒是经常出现的且较难防治的一种故障,尤其是经常使用含铅汽油的汽车,即使是新的氧传感器,也只能工作几千公里。如果只是轻微的铅中毒,接着使用一箱不含铅的汽油,就能消除氧传感器表面的铅,使其恢复正常工作。但往往由于过高的排气温度,而使铅侵入其内部,阻碍了氧离子的扩散,使氧传感器失效,这时就只能更换了。

  另外,氧传感器发生硅中毒也是常有的事。一般来说,汽油和润滑油中含有的硅化合物燃烧后生成的二氧化硅,硅橡胶密封垫圈使用不当散发出的有机硅气体,都会使氧传感器失效,因而要使用质量好的燃油和润滑油。修理时要正确选用和安装橡胶垫圈,不要在传感器上涂敷制造厂规定使用以外的溶剂和防粘剂等。

  2.积碳

  由于发动机燃烧不好,在氧传感器表面形成积碳,或氧传感器内部进入了油污或尘埃等沉积物,会阻碍或阻塞外部空气进入氧传感器内部,使氧传感器输出的信号失准,ECU不能及时地修正空燃比。产生积碳,主要表现为油耗上升,排放浓度明显增加。此时,若将沉积物清除,就会恢复正常工作。

  3.氧传感器陶瓷碎裂

  氧传感器的陶瓷硬而脆,用硬物敲击或用强烈气流吹洗,都可能使其碎裂而失效。因此,处理时要特别小心,发现问题及时更换。

  4.加热器电阻丝烧断

  对于加热型氧传感器,如果加热器电阻丝烧蚀,就很难使传感器达到正常的工作温度而失去作用。

  5.氧传感器内部线路断脱

  6.氧传感器外观颜色的检查

  从排气管上拆下氧传感器,检查传感器外壳上的通气孔有无堵塞,陶瓷芯有无破损。如有破损,则应更换氧传感器。

氧传感器坏了会怎么样_氧传感器故障表现_氧传感器作用

  氧传感器的检查方法

  1.氧传感器加热器电阻的检查

  拔下氧传感器线束插头,用万用表电阻档测量氧传感器接线端中加热器接柱与搭铁接柱之间的电阻,其阻值为4-40Ω(参考具体车型说明书)。如不符合标准,应更换氧传感器。

  2.氧传感器反馈电压的测量

  测量氧传感器的反馈电压时,应拔下氧传感器的线束插头,对照车型的电路图,从氧传感器的反馈电压输出接线柱上引出一条细导线,然后插好线束插头,在发动机运转中,从引出线上测出反馈电压(有些车型也可以由故障检测插座内测得氧传感器的反馈电压,如丰田汽车公司生产的系列轿车都可以从故障检测插座内的OX1或OX2端子内直接测得氧传感器的反馈电压)。

  对氧传感器的反馈电压进行检测时,最好使用具有低量程(通常为2V)和高阻抗(内阻大于10MΩ)的指针型万用表。具体的检测方法如下:

  1)将发动机热车至正常工作温度(或起动后以2500r/min的转速运转2min);

  2)将万用表电压档的负表笔接故障检测插座内的E1或蓄电池负极,正表笔接故障检测插座内的OX1或OX2插孔,或接氧传感器线束插头上的号|出线;

  3)让发动机以2500r/min左右的转速保持运转,同时检查电压表指针能否在0-1V之间来回摆动,记下10s内电压表指针摆动的次数。在正常情况下,随着反馈控制的进行,氧传感器的反馈电压将在0.45V上下不断变化,10s内反馈电压的变化次数应不少于8次。如果少于8次,则说明氧传感器或反馈控制系统工作不正常,其原因可能是氧传感器表面有积碳,使灵敏度降低所致。对此,应让发动机以2500r/min的转速运转约2min,以清除氧传感器表面的积碳,然后再检查反馈电压。如果在清除积碳可后电压表指针变化依旧缓慢,则说明氧传感器损坏,或电脑反馈控制电路有故障。

  4)检查氧传感器有无损坏

  拔下氧传感器的线束插头,使氧传感器不再与电脑连接,反馈控制系统处于开环控制状态。将万用表电压档的正表笔直接与氧传感器反馈电压输出接线柱连接,负表笔良好搭铁。在发动机运转中测量反馈电压,先脱开接在进气管上的曲轴箱强制通风管或其他真空软管,人为地形成稀混合气,同时观看电压表,其指针读数应下降。然后接上脱开的管路,再拔下水温传感器接头,用一个4-8KΩ的电阻代替水温传感器,人为地形成浓混合气,同时观看电压表,其指针读数应上升。也可以用突然踩下或松开加速踏板的方法来改变混合气的浓度,在突然踩下加速踏板时,混合气变浓,反馈电压应上升;突然松开加速踏板时,混合气变稀,反馈电压应下降。如果氧传感器的反馈电压无上述变化,表明氧传感器已损坏。

  另外,氧化钛式氧传感器在采用上述方法检测时,若是良好的氧传感器,输出端的电压应以2.5V为中心上下波动。否则可拆下传感器并暴露在空气中,冷却后测量其电阻值。若电阻值很大,说明传感器是好的,否则应更换传感器。

  5)氧传感器外观颜色的检查

  从排气管上拆下氧传感器,检查传感器外壳上的通气孔有无堵塞,陶瓷芯有无破损。如有破损,则应更换氧传感器。

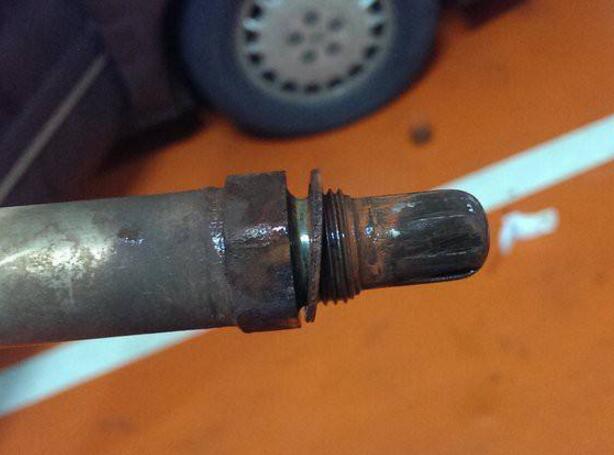

  通过观察氧传感器顶尖部位的颜色也可以判断故障:

  ①淡灰色顶尖:这是氧传感器的正常颜色;

  ②白色顶尖:由硅污染造成的,此时必须更换氧传感器; ③棕色顶尖:由铅污染造成的,如果严重,也必须更换氧传感器;

  ④黑色顶尖:由积碳造成的,在排除发动机积碳故障后,一般可以自动清除氧传感器上的积碳。
