西门子PLC编程常用基础逻辑

作者:佚名    文章来源:本站原创    点击数:260    更新时间:2025/6/17

下面就给大家介绍一些PLC编程中常用的基础逻辑。我们的编程以S7-200为例↓↓↓

西门子plc指令和三菱plc指令大全_西门子、三菱指令大全
www.dzkfw.com.cn/Article/plc/8043.html

西门子PLC编程语言_西门子PLC指令表功能汇总
www.dzkfw.com.cn/Article/plc/7936.html

01起保停逻辑

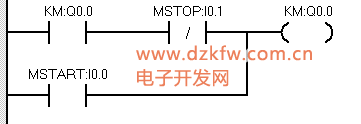

PLC起保停逻辑

这是编程人的基础逻辑。在这个基础上可以衍生出很多。

PLC起保停逻辑

这个是启动优先的起保停逻辑。常见于一些逃生的安全设备的开启上。

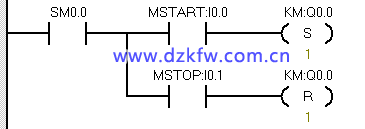

起保停逻辑还可以使用置位、复位指令:

PLC起保停逻辑

02正反转逻辑

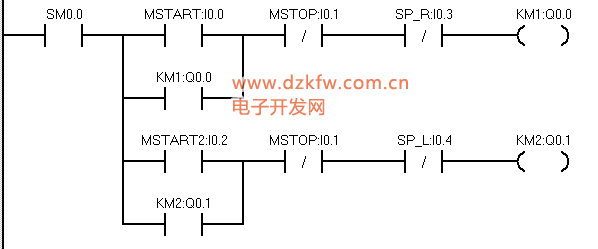

在起保停的基础上可以发展出正反转(电动阀门开关、小车往返等等)

PLC正反转逻辑

03分频逻辑

分频逻辑就是我们常说的单按钮启动,这个可以实现的方法很多,这里就给大家展示两种:

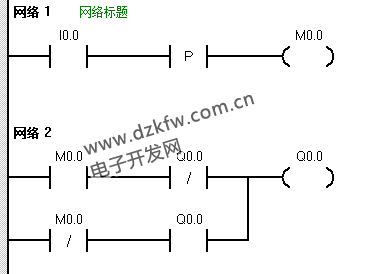

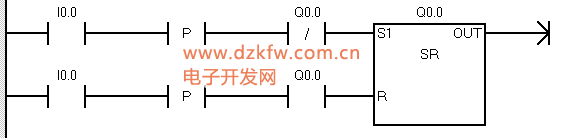

PLC分频逻辑

(方法一)

PLC分频逻辑

(方法二)

反复使用单按钮启停逻辑,可以实现二分频、四分频、八分频等。

04脉冲信号

PLC脉冲信号

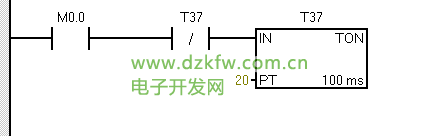

M0.0为1时,T37就会生成间隔2s的脉冲信号。修改脉冲的间隔,只需要修改PT的值就可以了。

05震荡逻辑

在实际应用中,我们往往要用到断续输出的信号,标准的1HZ的信号,可以使用SM0.5来用。通断时长不一样的时候,我们就要用到振荡逻辑。

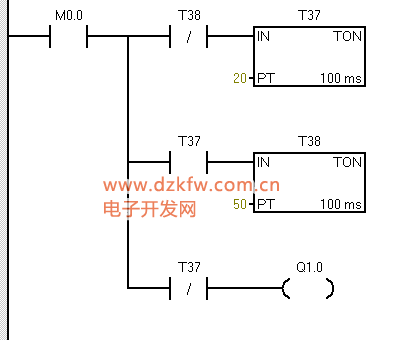

PLC震荡逻辑

M0.0接通时,就会在Q1.0上生成一个接通2s,断开5s的断续信号。

06延时启停

PLC延时启停

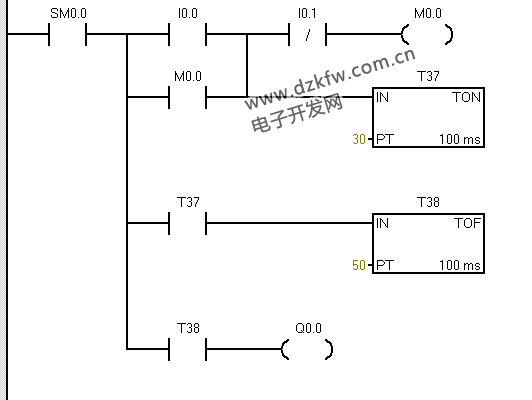

延时启动延时停止:按下启动按钮I0.0延时3秒电机启动,按下停止按钮I0.1延时5秒电机停止,电机控制输出点为Q0.0;

07运行计时

PLC运行计时

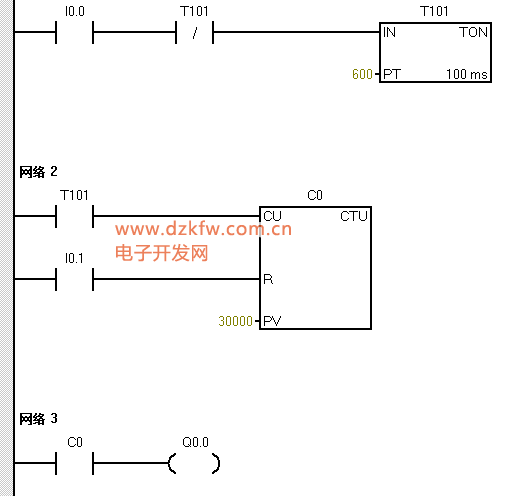

I0.0为设备运行反馈,I0.1为复位信号,Q0.0是保养提示警报。

08运行计时

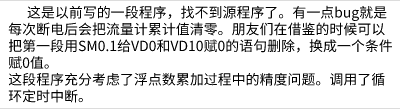

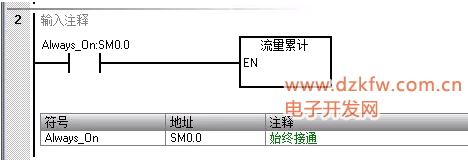

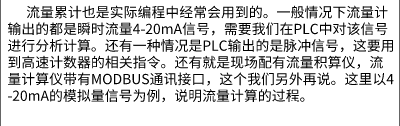

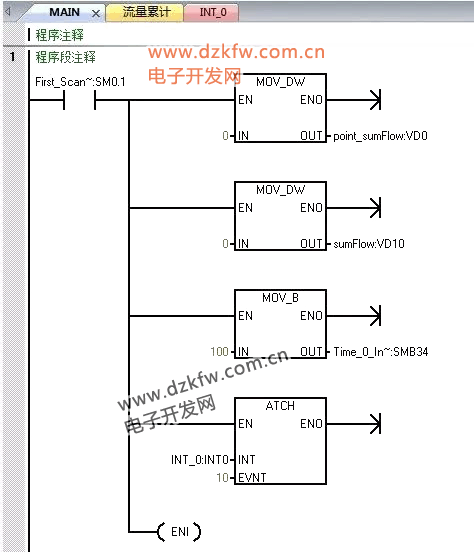

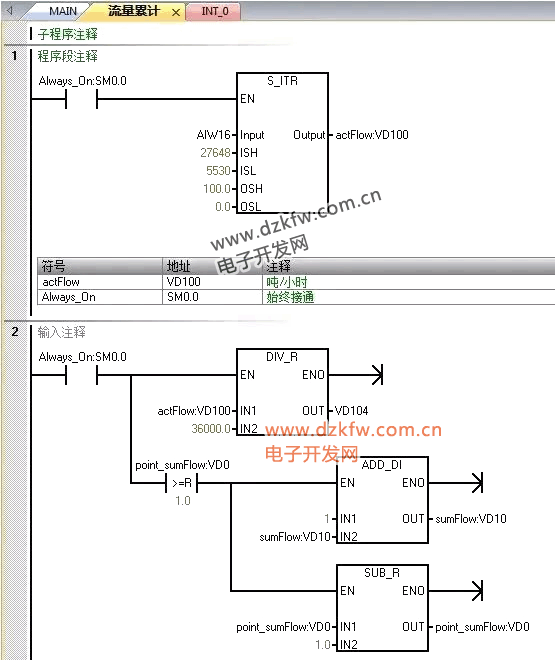

西门子S7-200smart通过瞬时流量来计算累计流量的一种方法 中断IN_T0
www.dzkfw.com.cn/Article/tixingtu/10154.html

关于PLC编程中的常用基础逻辑我们就讲到这里,希望能对初学PLC的朋友有所帮助。
