S7-200 PLC的递增计数器CTU(Count Up)指令

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-06-24

PLC CTU递增计数器的指令格式如图3-31所示。

PLC CTU的指令格式

图3-31 CTU的指令格式

    其中,CTU为递增计数器指令助计符,Cn为计数器编号,CU为计数脉冲输入端,R为复位输入端,PV为设定值。

    当复位输入(R)无效时,计数器开始对计数脉冲输入(CU)的上升沿进行加1计数。当计数当前值大于等于设定值( PV)时,计数器位被置ON,计数器继续计数直到32767。当复位输入(R)有效时,计数器复位,计数器位变为OFF,当前值清零。

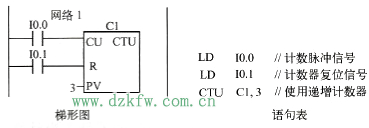

    【例3-7】 递增计数器梯形图及语句表综合示例如图3-32所示,其时序图如图3-33所示。

递增计数器综合示例

图3-32 递增计数器综合示例

递增计数器示例时序图

图3-33 递增计数器示例时序图

    本例中,编号C1的计数器为递增计数器,指令中设定值PV =3,其工作过程如下。

    1)当复位输入控制端I0.1接通为ON时,计数器复位,计数器位C1变为OFF,CI当前值清零。

    2)当复位输入(R)无效,即I0.1断开为OFF时,在计数脉冲输入端I0.0接通的上升沿,C1从当前值(0)开始(加1)计数。

    3)当前值等于设定值时,计数器位C1由OFF变为ON,计数器继续计数。

    4)当I0.1再次接通时,C1复位,即计数器位为OFF,当前值被清零。



Tags:plc梯形图,S7-200,CTU,指令
