会员注册有关西门子PLC中MOV指令的用法，在PLC程序中用MOV指令实现数据传送，根据具体的需求写出梯形图程序、语句表程序，有需要的朋友参考下。
西门子plc梯形图实例 MOV指令进行数据传送
1、要求
已知VB10=18，VB20=30，VB21=33，VB32=98。将VB10，VB30，VB31，VB32中的数据分别送到AC1，VB200，VB201，VB202中。写出梯形图及语句表程序。

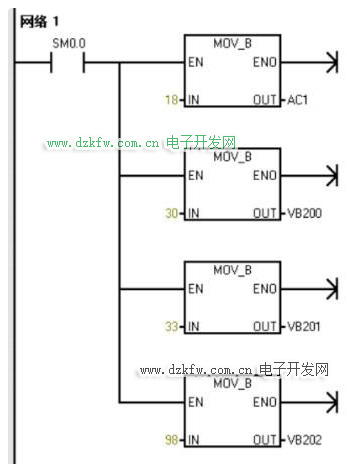

2、梯形图
3、语句表
LD SM0.0
MOVB 18, AC1
MOVB 30, VB200
MOVB 33, VB201
MOVB 98, VB202
说明：AC是累加寄存器。AC可以存储双字，即32位数。
