西门子plc实现8个彩灯移位控制的代码梯形图实例MOV_B,ROL_B,ROR_B

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-08-28

学习西门子plc编程的入门例子,实现8个彩灯移位控制,用IO导线控制接在Q0.0到Q0.7上的八个彩灯循环移位,用t37定时,每0.5S移位一位,首次扫描时给Q0.0到Q0.7置初值,让Q0.0和Q0.2先有输出,用I0.1来控制彩灯位移的方向。

西门子plc 8个彩灯移位控制梯形图实例

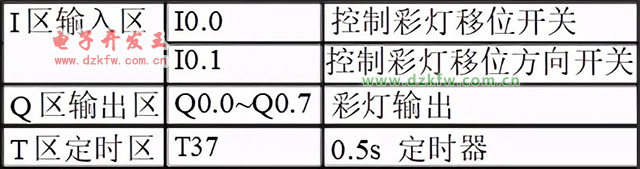

1、I/O分配表

西门子plc 8个彩灯移位控制梯形图实例IO分配表

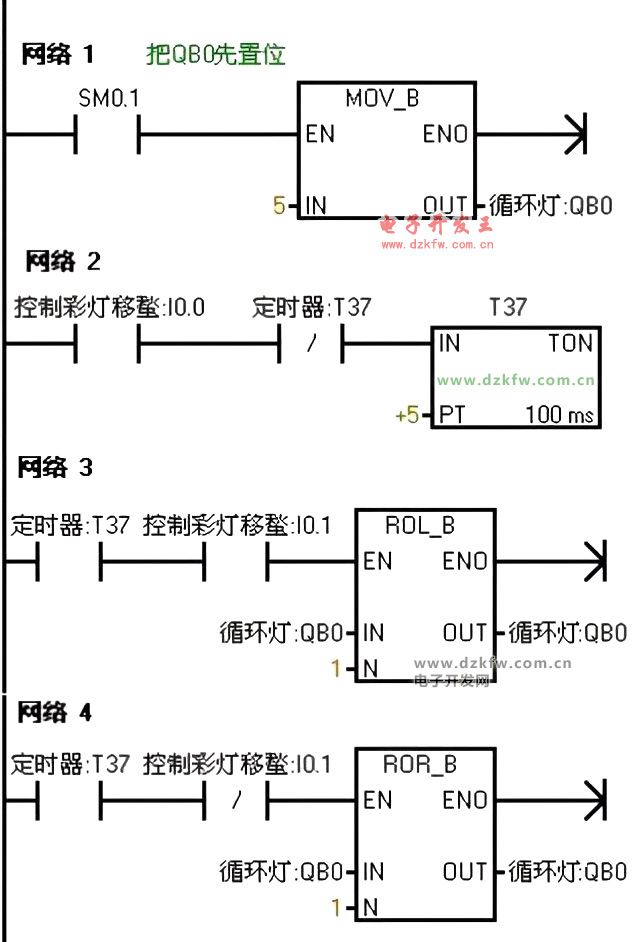

2、梯形图编程,MOV_B,ROL_B,ROR_B

西门子plc 8个彩灯移位控制梯形图实例

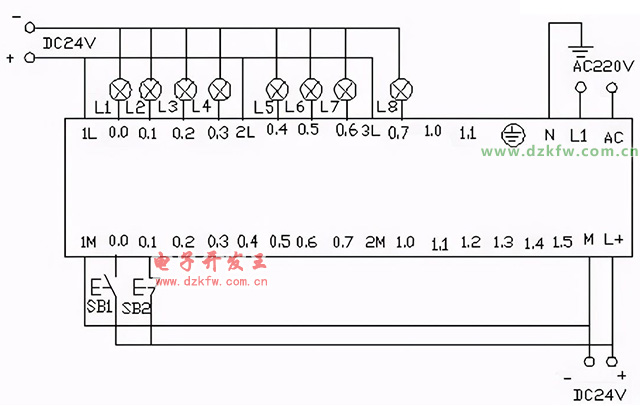

3、PLC接线图

西门子plc 8个彩灯移位控制接线图

4、程序调试及结果分析

把程序下载到西门子S7-200的PLC中进行调试,PLC一上电Q0.0和 Q0.2 就有输出,则Q0.0和Q0.2亮。当把在线面板上的I 0.0f(表示 I0.0 有输入)置位开关按下后,定时器T37开始计时每0.5秒后彩灯以Q0.0和Q0.2作为基础向右每次移移位。当按下在线控制面板上的I0.1f(表示I0.1有输入)使其置位时,彩灯以同样的方式向左移动。
