三菱PLC往返小车梯形图实例 一个运料小车梯形图

作者:佚名    文章来源:网络    点击数:    更新时间:2024/1/17

一个运料小车,负责给四个工作面运料,每个工位有一个按钮,缺料时,只要按缺料工位的按钮,小车会径直运行到该工位后停止,比如小车在1号位,当3号呼叫时,小车右行,到3号位时停止,这时如果2号呼叫,小车左行,到2号停止,如下图

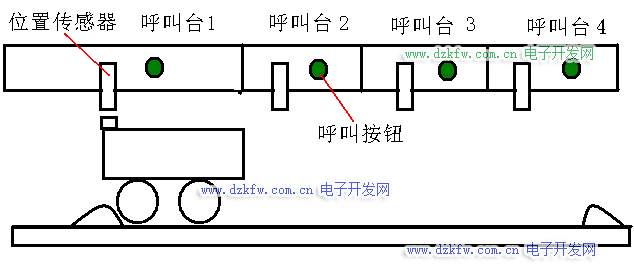

三菱PLC往返小车,运料小车示意图

系统由三菱PLC控制,梯形图如下

三菱PLC往返小车梯形图实例 一个运料小车梯形图

X1 1号为按钮

X2 2号位按钮

X3 3号位按钮

X4 4号位按钮

Y0电机右行输出

Y1 电机左行输出
