三菱plc置位与复位指令的使用方法图解 RST  SET

SET（置位指令），使操作保持ON的指令。

RST（复位指令） 使被操作的目标元件复位并保持清零状态。

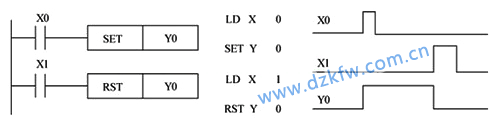

SET、RST指令的使用如图所示。

                           图  三菱PLC置位与复位指令的使用,SET RST指令

SET 、RST指令的使用说明：

Ø  SET指令的目标元件为Y、M、S；RST指令的目标元件为Y、M、S、T、C。

RST指令常被用来复位积算定时器和计数器。

Ø  对同一编程元件，可多次使用SET和RST指令，最后一次执行的指令将决定当前的状态。

Ø  在任何情况下，RST 指令都优先执行。

Ø  计数器处于复位状态时，输入的计数脉冲不起作用。如果不希望计数器和积算定时器具有断电保持功能，可以在用户程序开始运行时用初始化脉冲M8002 将它们复位。

三菱PLC成批复位指令ZRST

2个指定的软元件之间执行成批复位的指令。 用于在中断运行后从初期开始运行时，以及对控制数据进行复位时。
功能和动作说明
1. 16位运算(ZRST、ZRSTP)

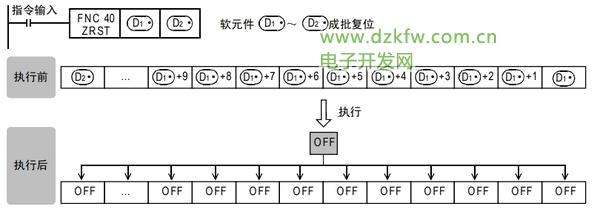

将同一种类的 D1～D2 全部复位。D1 ， D2为位软元件时 D1～D2 的软元件范围全部被写入OFF(复位)。

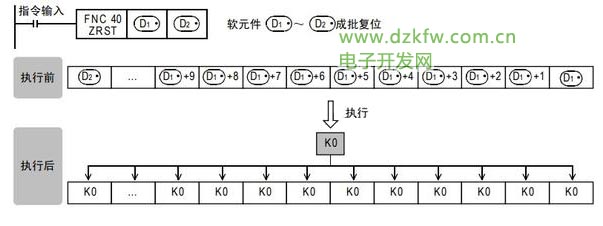

D1,D2为字软元件时
D1-D2的软元件范围全部被写入K0。


注意要点
1. 指定软元件时的注意事项 D1，D2 指定为同一种类的软元件，且 D1编号≦D2 编号。 D1编号＞D2 编号时， 中指定的软元件仅仅复位1点。

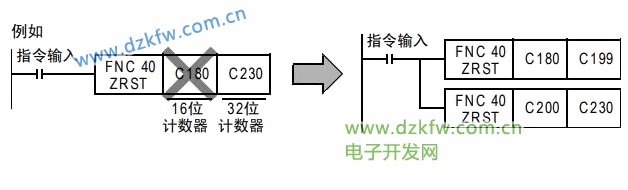

2. 关于高速计数器(C235～C255)的指定 ZRST指令作为16位处理的指令，但也可以在 D1， D2中指定32位计数器。 但是，指定时不允许出现类似D1 中指定16位计数器，D2 中指定32位计数器的混在的情况。

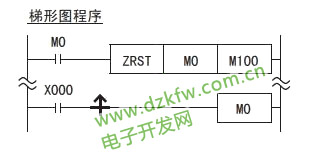

3. 同时驱动ZRST指令和PLS指令时的注意事项 ZRST指令会将对象软元件的PLS、PLF指令用的上一次状态以及T、C复位状态也进行复位。 因此，当执行以下程序后，PLS指令将连续启动M0。
只启动1次M0时，请按以下方法编程。


程序举例

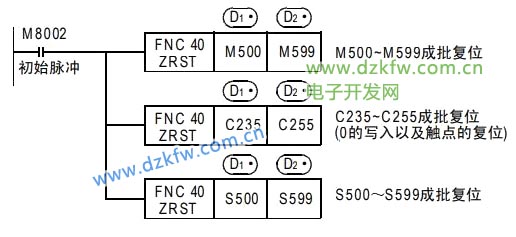

1. 将保持区域的软元件作为非保持使用的情况
当可编程控制器的电源为ON和RUN时，对位软元件和字软元件的指定范围执行复位。


实例
