西门子plc利用定时器和计数器实现定时功能的例子

作者:佚名    文章来源:本站原创    点击数:1066    更新时间:2024/1/9

欢迎关注本站微信公众号:电子开发网,后台私信交流

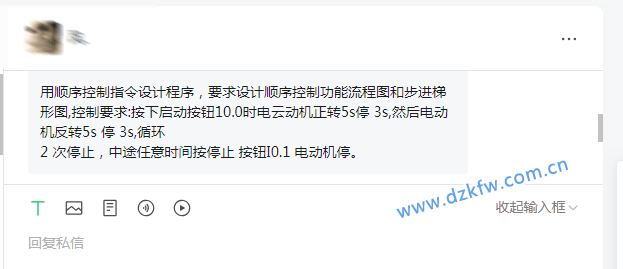

最近收到热心网友微信公众号的后台私信,问了一个问题如下:



用顺序控制指令设计程序,要求设计顺序控制功能流程图和步进梯形图,控制要求:按下启动按钮I0.0时电动机正转5s停 3s,然后电动机反转5s 停 3s,循环2 次停止,中途任意时间按停止 按钮I0.1 电动机停。

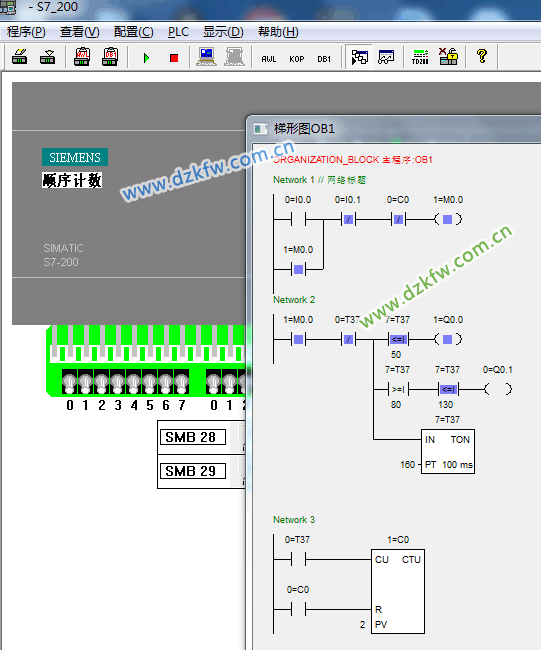

参考梯形图如下:利用计数器和定时器实现,还有一些比较运算

仿真测试正常





STL语句如下:


Network 1 //   电子开发网   www.dzkfw.com.cn
// 顺序控制
LD     I0.0
O      M0.0
AN     I0.1
AN     C0
=      M0.0


Network 2
// Q0.0为电动机正转,Q0.1为电动机反转
LD     M0.0
AN     T37
LPS
AW<=   T37, 50
=      Q0.0
LRD
AW>=   T37, 80
AW<=   T37, 130
=      Q0.1
LPP
TON    T37, 160


Network 3
// 计数两次
LD     T37
LD     C0
CTU    C0, 2
