学习工控的小伙伴有时在学习定时器指令时，常常不知不同定时器如何发挥它本身在程序中的作用，这里我们以西门子S7-200SMART PLC中TON和TOF定时器为例，简单设计一下设备中对于电机延迟启动并延迟停止控制的案例，让大家对定时器指令有一个更深入层次的了解。

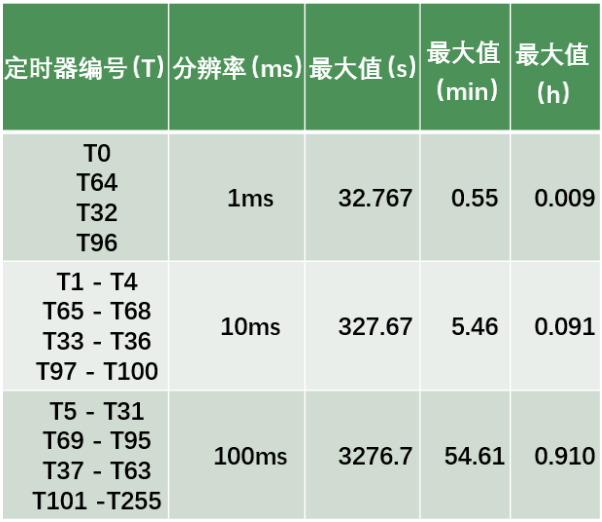

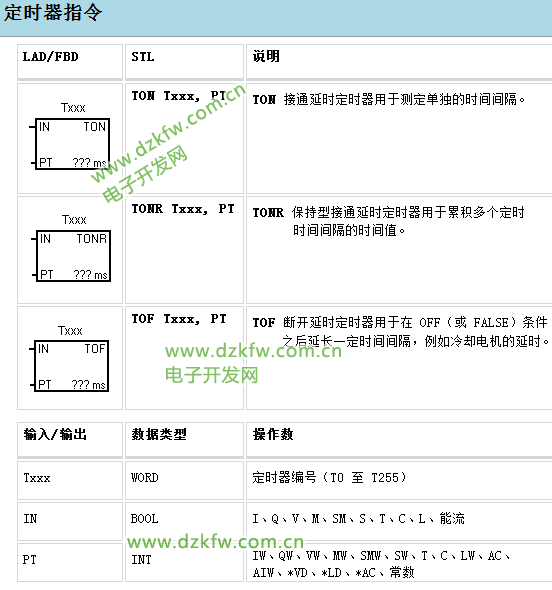

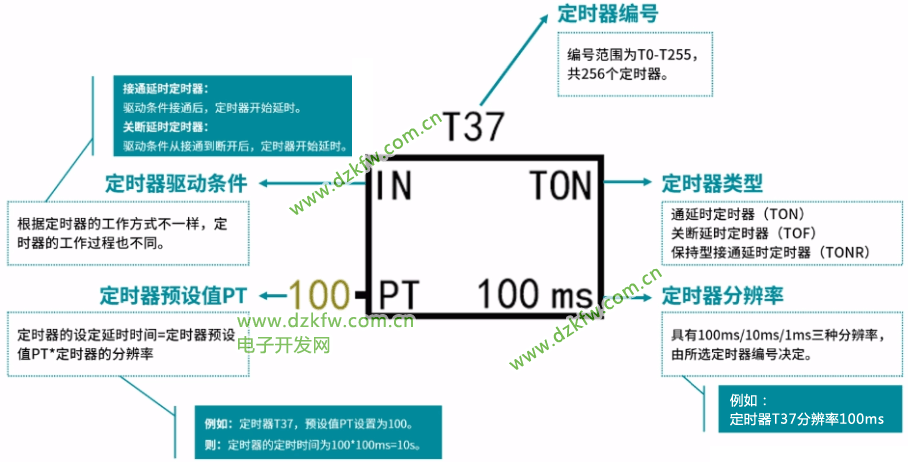

一、TON和TOF定时器指令说明

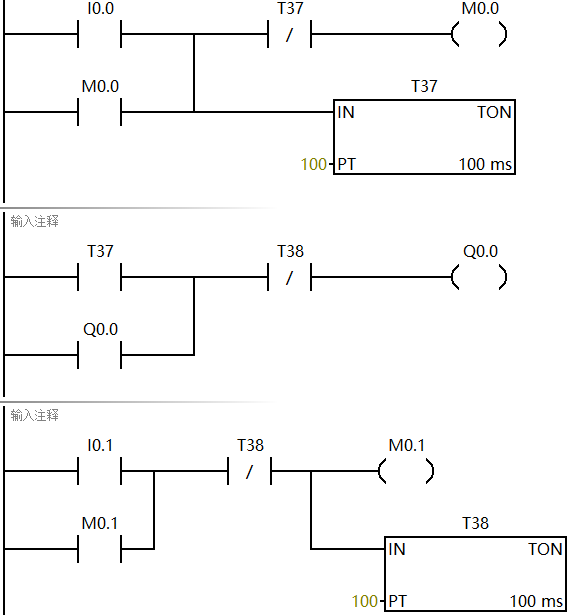

二、控制要求（TON为例）

（1）按下启动按钮计时10s后启动设备运行（运行后需断开定时使能）

（2）按下停止按钮计时10s后断开设备运行（断开后需断开定时使能）

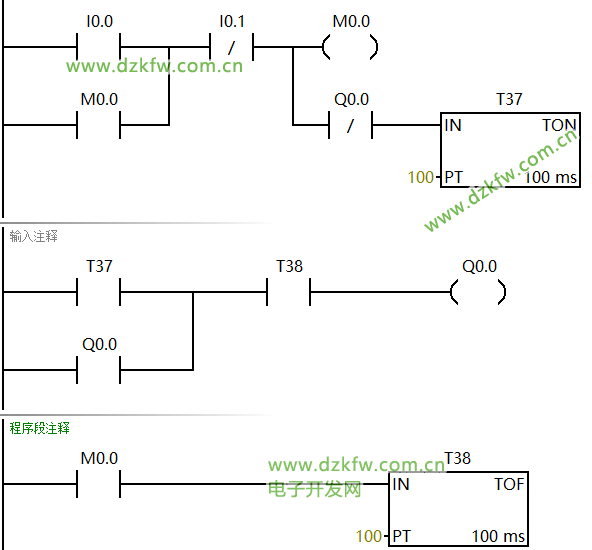

四、控制要求（TON/TOF配合为例）

（1）按下启动按钮计时10s后启动设备运行（运行后需断开定时使能）

（2）按下停止按钮计时10s后断开设备运行（断开后需断开定时使能）

分析：通过启动保持和停止保持对定时器使能并启动电机和停止电机，TOF定时器接通时对应触点会动作，常开变常闭，常闭变常开，当接通条件断开后，定时器开始计时，时间到变恢复触点原始状态。

以上即为电机延迟启，延迟停两种实现方式
