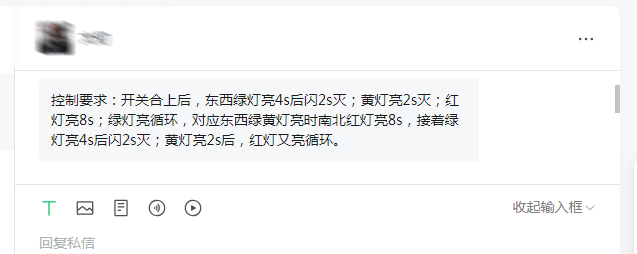

最近又收到热心网友微信公众号的后台私信，问了一个问题如下：

问：根据私信问题要求，总结如下：

西门子S7-200PLC红绿灯控制 西门子PLC交通灯程序 通过比较运算和定时器实现简单的红绿灯控制

控制要求：开关合上后，东西绿灯亮4s后闪2s灭；黄灯亮2s灭；红灯亮8s；
绿灯亮循环，对应东西绿黄灯亮时南北红灯亮8s，接着绿灯亮4s后闪2s灭；黄灯亮2s后，红灯又亮循环。

I/O点定义：

启动开关  I0.0
东西红灯  Q0.0
东西黄灯  Q0.1
东西绿灯  Q0.2
南北红灯  Q0.3
南北黄灯  Q0.4
南北绿灯  Q0.5

答：

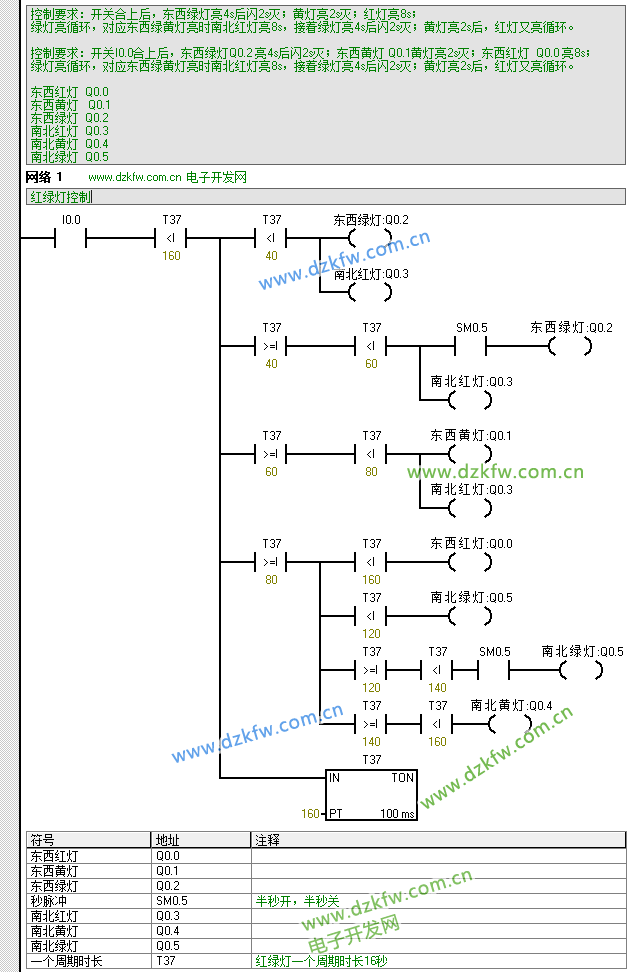

参考的梯形图程序如下：

 通过比较运算和定时器实现简单的红绿灯控制

程序仿真符合预期：
