最近也是闲来没事就把手里的西门子200plc拆了，如果问我为什么拆200plc，因为手头没钱，买不起贵的运动控制器之类的东西。
好吧，闲话少说，直入正题。

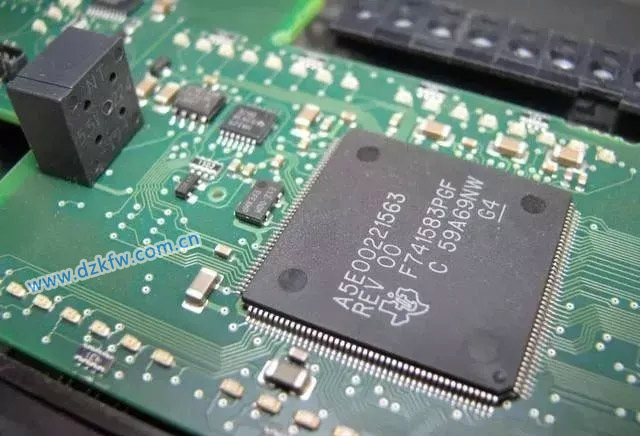

拆开plc的上盖，直接就能看到plc的控制器，控制器用的TI的芯片，具体型号不知道，只能看到一个TI物料号。这可以说是整个plc的核心，plc用的是rs485通信，上层用的是profibus，但是他对协议做了一些扩展。具体怎么弄的，不是今天的主题。
旁边的小芯片用于配套，其中第二大的芯片是存储器，它还配备了一颗电池，电用完了，有的区的数据有就没了。
  主控板的背面的一颗存储器，还有3颗逻辑器件。


主控板拿走后看到的就是输入输出板，都是用的小型继电器隔离，用的都是国外品牌（我一般都选国产，支持国产是必须的）。输入是用的光耦。

在输入输出板的背面，没有多少元件。

最小面这个就是plc的电源板，这个板子是AC电源，所以复杂一些，这其实就是一个典型的开关电源，后面还是接了一个LDO。

最后还是要附上主要芯片编号噻，不然怎么能算完事呢。

S7-200 是一种小型的可编程序控制器，适用于各行各业，各种场合中的检测、监测及控制的自动化。S7-200系列的强大功能使其无论在独立运行中，或相连成网络皆能实现复杂控制功能。因此S7-200系列具有极高的性能/价格比。

S7-226CN
