西门子S7-200PLC数码管显示实例_西门子plc数码管显示

作者:佚名    文章来源:网络    点击数:    更新时间:2023/12/14

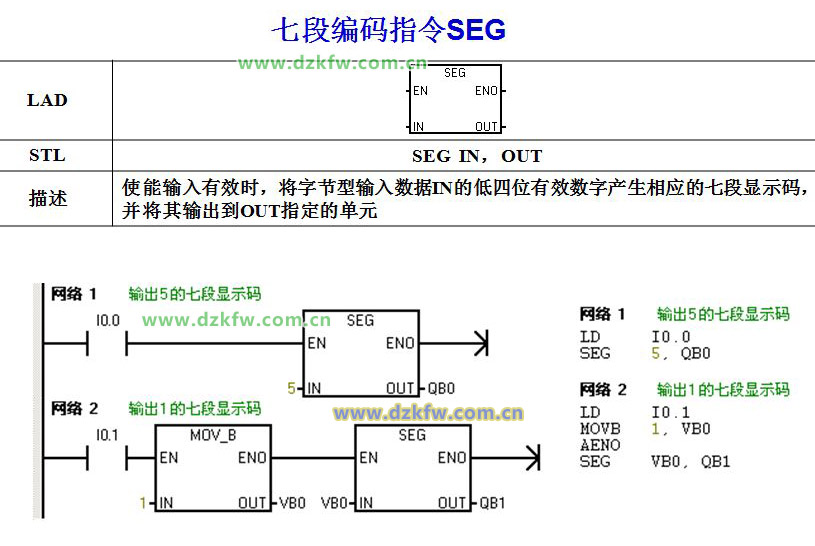

来自网友的问题:我是个学生,对PLC的控制方式比较感兴趣,在学习西门子S7-200 PLC时,遇到了问题,请师傅们多多赐教。怎么样用PLC控制数码管的显示,是不是要类似于单片机的编程用数组啊?感觉不太对呢,没有思路。请各位师傅帮忙编个简单的程序作为例子来学习。比如自动售货机的那个投币的,不投币显示为0,投一个显示为1,以此类推,请各位师傅帮忙变一个程序,再次谢谢了,多谢!!!

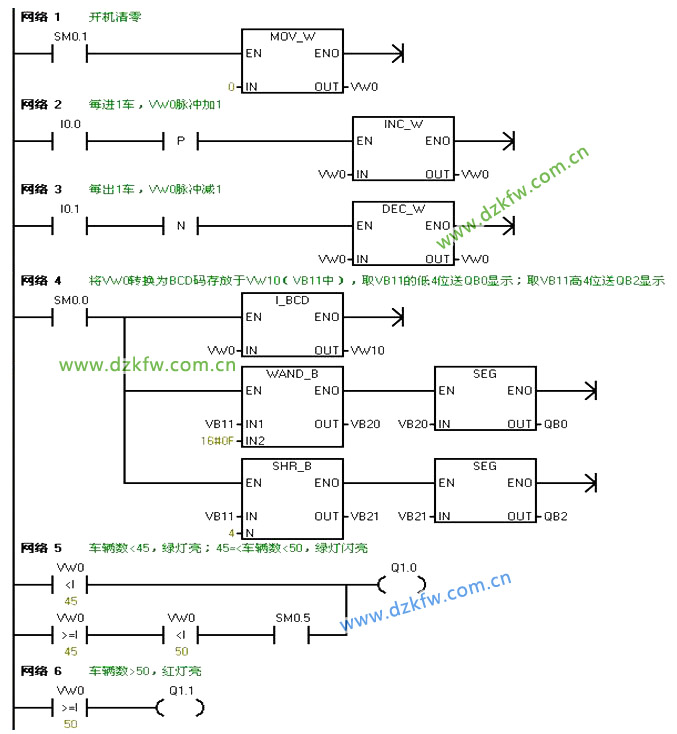

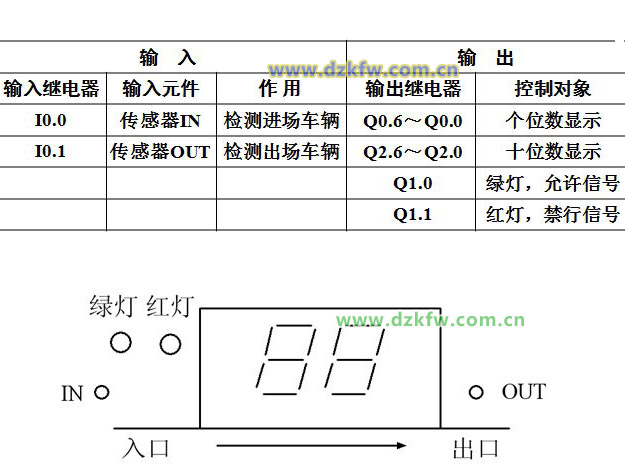

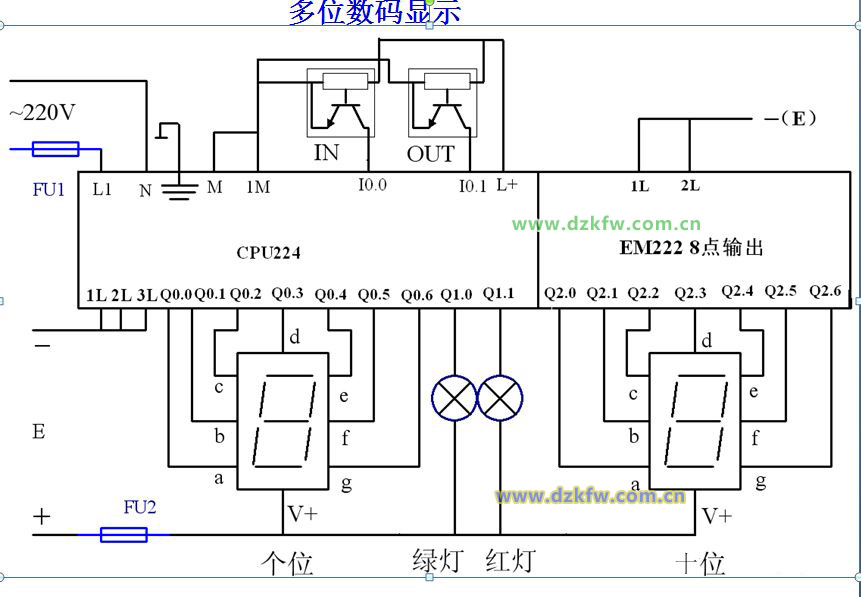

某停车场最多可停50辆车,用两位数码管显示停车数量。用出入传感器检测进出车辆数,每进一辆车停车数量增1,每出一辆车减1。场内停车数量小于45时,入口处绿灯亮,允许入场;等于和大于45时,绿灯闪烁,提醒待进车辆司机注意将满场;等于50时,红灯亮,禁止车辆入场。设计控制线路和PLC程序







Tags:数码管显示,西门子plc,梯形图实例
