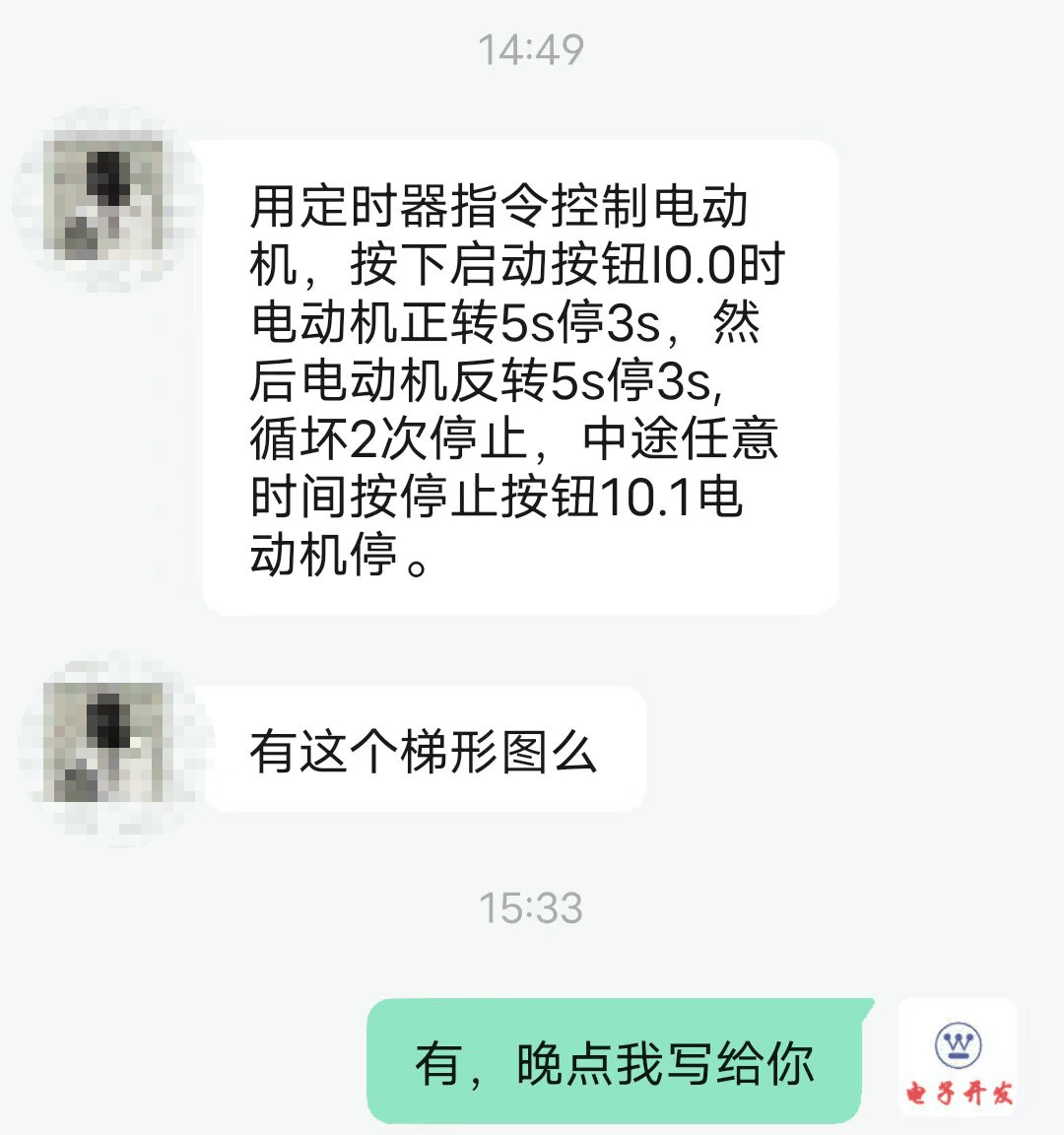

有热心网友私信提出问题：

用定时器指令控制电动机，按下启动按钮I0.0时电动机正转5s停3s，然后电动机反转5s停3s,
循坏2次停止，中途任意时间按停止按钮10.1电动机停。

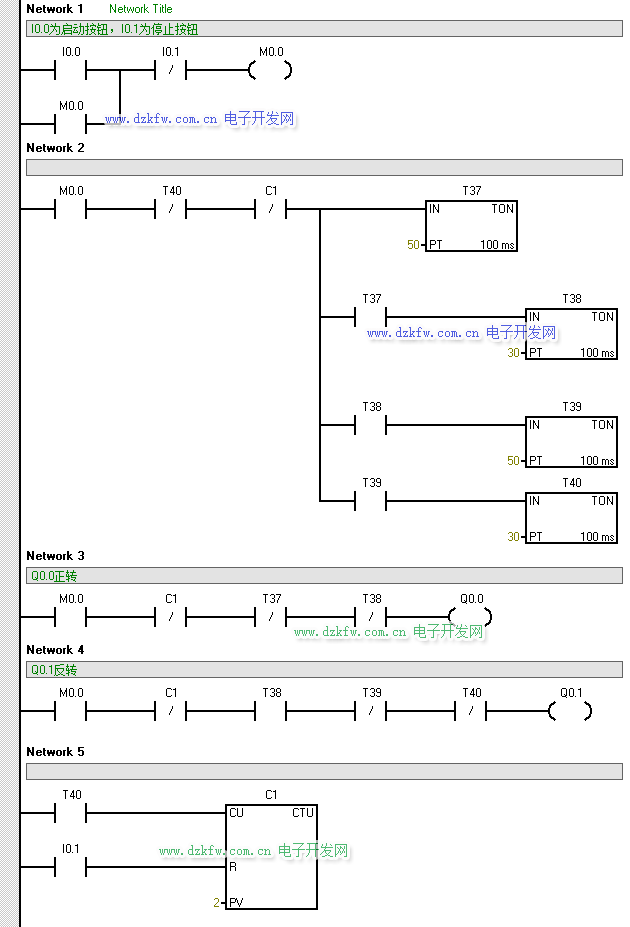

以下编程使用了计数器 CTU和定时器  TON等指令，梯形图程序如下：

STL语句如下：

Network 1 // Network Title
// I0.0为启动按钮，I0.1为停止按钮
LD     I0.0
O      M0.0
AN     I0.1
=      M0.0
Network 2
LD     M0.0
AN     T40
AN     C1
LPS
TON    T37, 50
A      T37
TON    T38, 30
LRD
A      T38
TON    T39, 50
LPP
A      T39
TON    T40, 30
Network 3
// Q0.0正转
LD     M0.0
AN     C1
AN     T37
AN     T38
=      Q0.0
Network 4
// Q0.1反转
LD     M0.0
AN     C1
A      T38
AN     T39
AN     T40
=      Q0.1
Network 5
LD     T40
LD     I0.1
CTU    C1, 2
