西门子S7-200SMART 高速计数器与普通计数器的区别

普通计数器受PLC扫描的周期影响，高速计数器不受PLC扫描周期的影响。

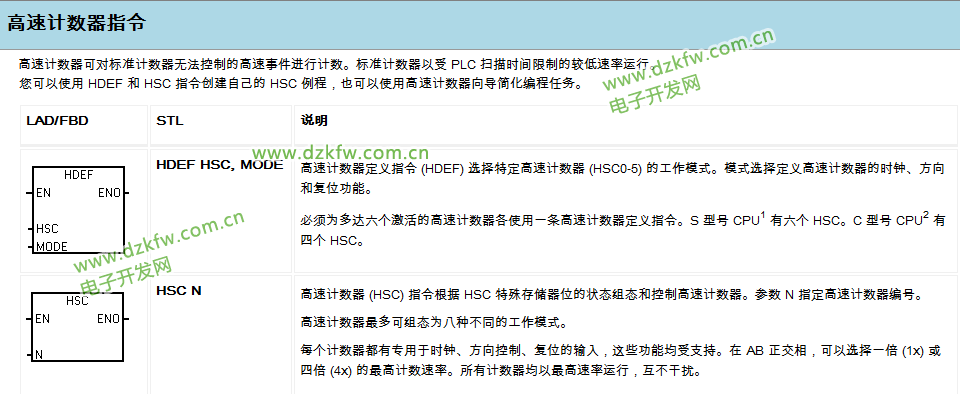

高速计数器指令在指令树的计数器指令里面，共包含了两个指令，分别是HSC和HDEF。

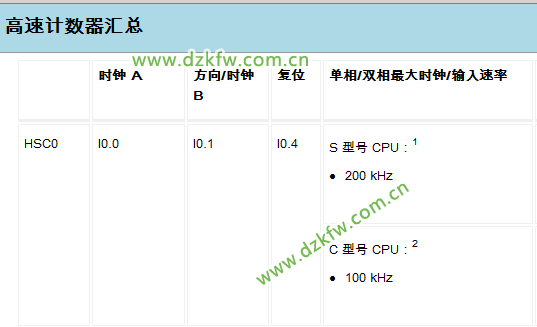

标准型的PLC每秒可接受20万个脉冲，经济型的PLC每秒可接收10万个脉冲。标准型有6个，经济型有4个。

HSC填写通道，你用了6个计数器通道中哪个通道就填写哪个通道，MODE填写8个模式中你用了哪个模式。

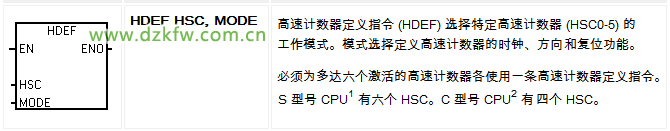

这个指令是你需要用哪个通道就相应的激活哪个通道，只有激活后才能正常使用。

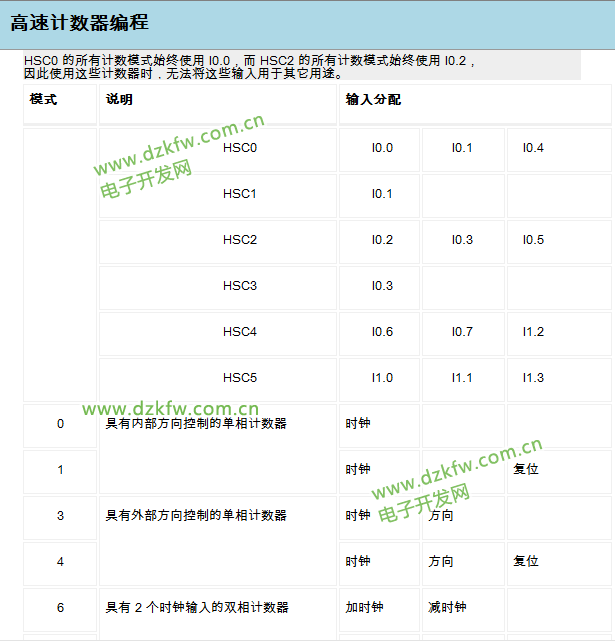

假如我们选择了0通道，选择0号模式时，我们的时钟（脉冲）就接到I0.0。0号模式只用接脉冲即可。

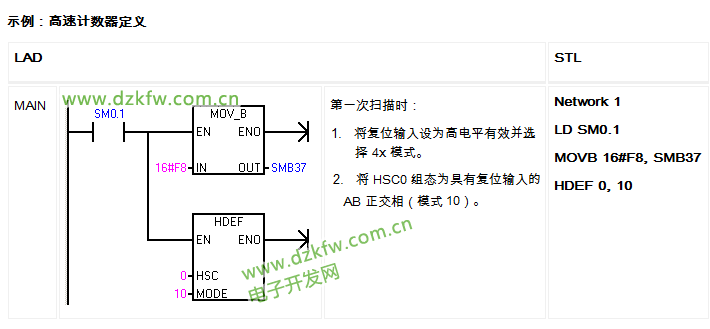

帮助给了一个示例，这个示例为通道0和模式10，就是AB正交相计数器并且接在PLC的I0.0、I0.1、I0.4上，相对应的1通道就不能再用了。4X模式较1X模式更精细。

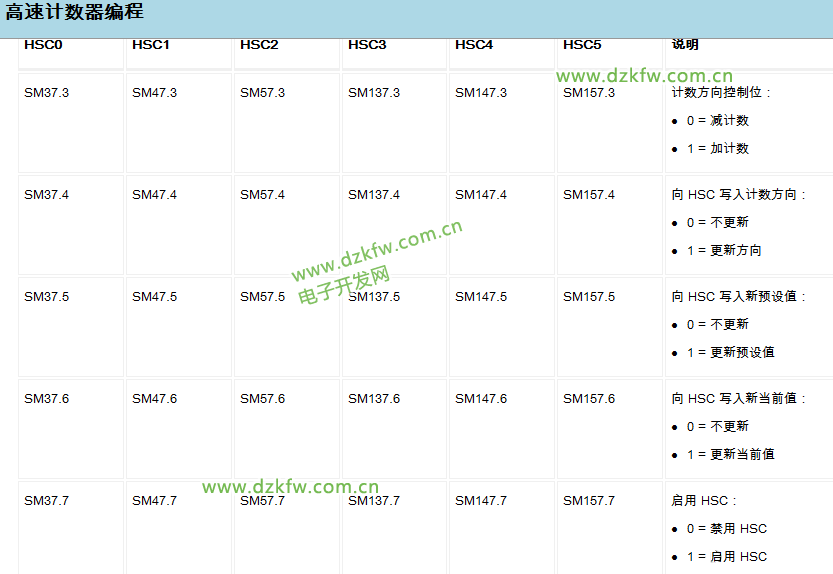

16#F8转换为2进制就是11111000，那么也就是说SM37.7为1，SM37.6为1，SM37.5为1，SM37.4为1，SM37.3为1，SM37.2为0，SM37.0为0。
