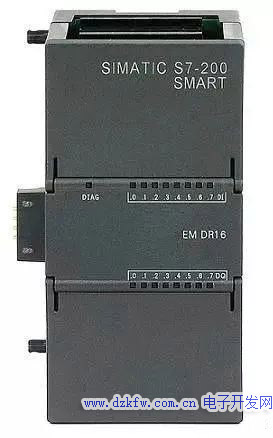

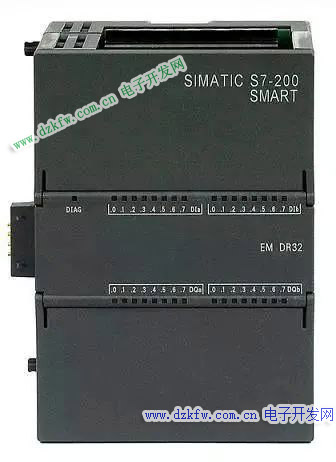

1、模块介绍

S7-200 SMART PLC的模块与其他系列一样主要分为以下几大类：

◆数字量输入模块

◆数字量输出模块

◆数字量输入输出混合模块

◆模拟量输入模块

◆模拟量输出模块

◆模拟量输入输出混合模块

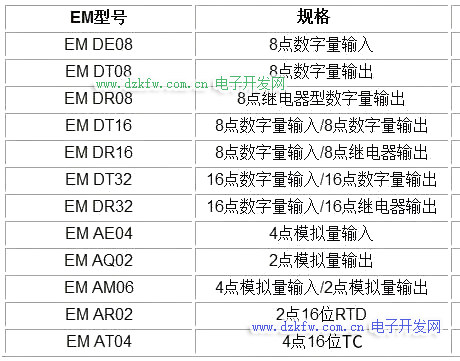

主要模块型号以及规格如下图

2、数字量I/O模块接线

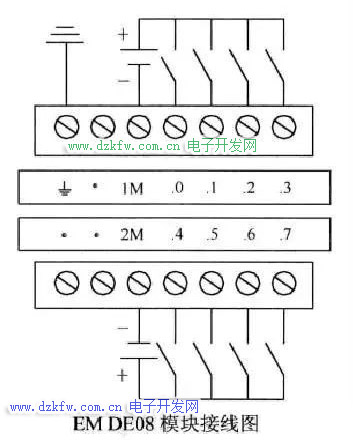

数字量输入输出模块接线如CPU模块接线没有多大差别，注意事项也都差不多。数字量输入接线图如下所示

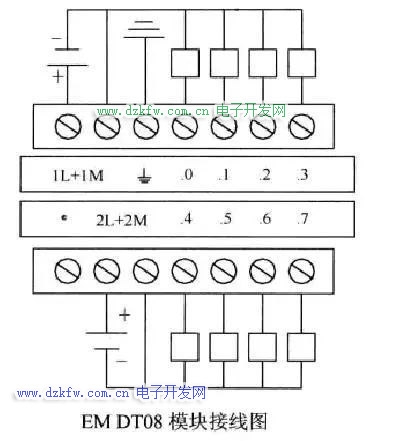

数字量输出接线图

由上图可以看出数字量输出模块，有晶体管和继电器输出两种，晶体管输出与CPU模块一样也只能为PNP型输出。继电器型输出在【1L】和【2L】上既可以是直流电也可以是交流电，但是都需要外接DC24V电源为其供电，接线端子为【L+】【M】。

3、模拟量I/O模块接线

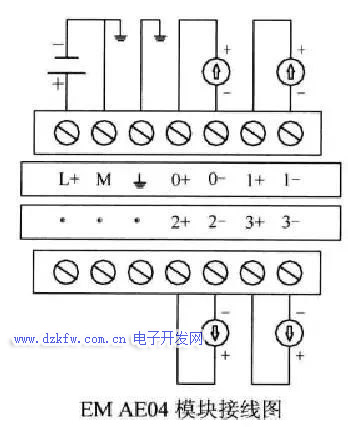

S7-200 SMART 模拟量输入模块可以输入电压、电流、RTD热电阻、TC热电偶。下图为模拟量输入模块EM  AE04的接线图

使用时应注意一下几点

◆通道0和通道1不能同时测量电压和电流信号，只能二选一。通道2和3也是如此。

◆可测量的信号有：±10V、±5V、±2.5V、0--20mA。

◆满量程数据格式：-27648~+27648，不同于S7-200的-32000~+32000，与S7-300/400一样。

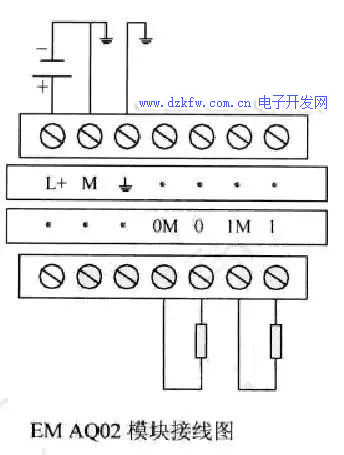

模拟量输出模块

模拟量输出模块需要注意的事项

◆两个模拟量通道可以输出电压和电流信号，可根据实际需求选择。

◆可测量的信号有：±10V和0--20mA。

◆满量程数据格式：-27648~+27648，不同于S7-200的-32000~+32000，与S7-300/400一样。

至于模拟量的混合模块接线和以上类似，就不再赘述了。

模拟量模块在使用过程中有以下几点需要注意的：

①模拟量模块有专用的插针与CPU链接，并通过此链接向模块提供DC5V电源，此外还必须外接DC24V电源。

②模拟量输入电压电流的选择，以及量程的选择都是通过组态软件进行。不需要像S7-200那样通过DIP开关进行。

③模拟量转换为数字量进行处理的时候，是转换为有符号的整数。

④模拟量输入模块接线时应当：传感器电缆尽可能短，使用双绞屏蔽线，靠近信号源的屏蔽线的屏蔽层单端接地。

⑤电压信号的传输距离比较短，尽量使用电流信号。可在柜体内使用电压信号。

⑥模拟量输入信号电源和信号线必须接地，否则会产生共模电压，影响输入值。

模拟量接线注意事项比较多，这就要求现场施工及配盘时要仔细认真。模拟量的使用与通信一样记住一句话“你糊弄它，它糊弄你”。

4、RTD热电阻模块接线

RTD传感器主要有Pt、Cu、Ni，每个大类又分为很多小类，用于采集温度信号。RTD阻模块主要将采集到的温度信号转换成数字信号。

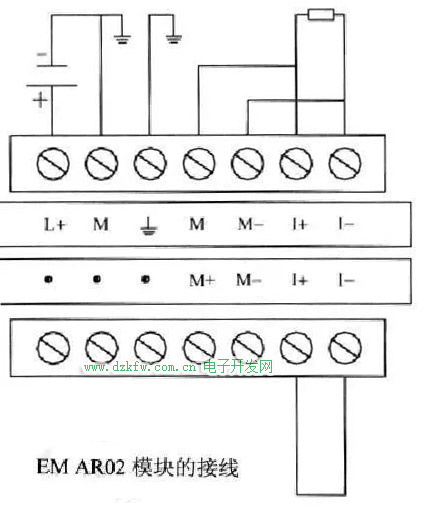

RTD传感器有四线式、三线式、两线式三种类型。四线式测量精度最高，两线式测量精度最低，三线式的使用最多。模块接线如下

【I+】【I-】端子是电流源，向传感器供电。

【M+】【M-】是测量信号端子

现在分别介绍每种传感器的接线方式

四线式

从上图可以看出四线式，只需要将传感器一端的两根线与【M+】【I+】相连，另一端的两根线与【M-】【I-】相连。

三线式

将传感器一端的两根线与【M-】【I-】相连，而传感器另一端的一根线与【I+】相连，然后把【M+】【I+】短接即可。

二线式

两线式传感器只需把两端线分别与【I-】【I+】相连，然后把【M+】【I+】短接，【M-】【I-】短接。

END
