西门子S7-200 PLC移位寄存器位(SHRB)指令 移位指令SHRB控制程序实例

作者:佚名    文章来源:本站原创    点击数:    更新时间:2024/1/12

    (1)指令的名称:移位寄存器位指令。    (2)指令的形式:见表6-39。

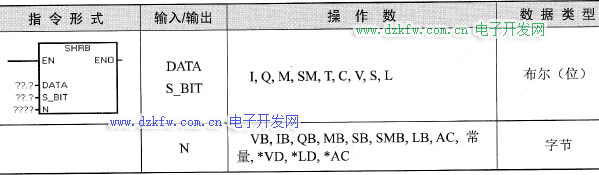

表6-39    移位寄存器位指令的形式
 移位寄存器位指令的形式

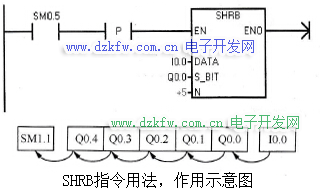

(3)指令的功能:如图6-65所示。
 SHRB移位寄存器位指令功能

图6-65    移位寄存器位指令功能

移位寄存器位( SHRB)指令将DATA数值移入移位寄存器。S_BIT指定移位寄存器的最低位。N指定移位寄存器的长度和移位方向(当N是正的,从低位移到高位,当N是负数,就从高位移到低位)。SHRB指令移出的每个位被放置在溢出内存位(SM1.1)中。该指令由最低位(S_BIT)和长度(N)指定的位数定义。    注:已知最低位,计算最高位的方法:MSB.b=[(S_BIT字节)+([N]-1+(S_BIT位))/8]·[被8除的余数]    例如:如果S_BIT的字节和位分别是V33和4,N是14,以下计算显示MSB.b是V35.1。    MSB.b= V33+([14]-1+4)/8    = V33+17/8    = V33+2,余数为1    = V35.1    (4)指令应用如下。    例6-19分析图6-66所示的程序当I0.0接通时运行的结果。
SHRB控制程序实例

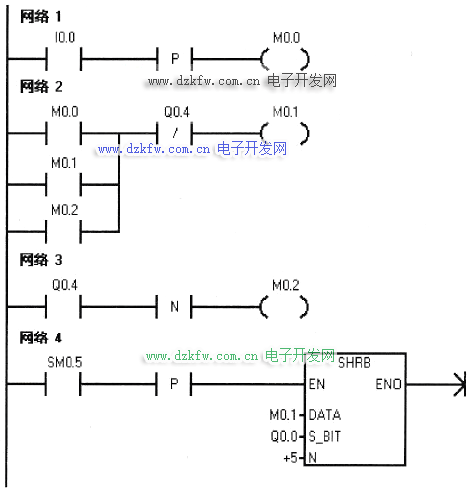

图6-66    例6-19的SHRB控制程序实例

Tags:移位指令,SHRB,西门子PLC,移位寄存器
