西门子200CPU或者Smart200的CPU都是将一个微处理器，一个集成电源和数字量IO组成一个封装的盒子，从而构成一个功能强大的微型PLC，也就是西门子200或者Smart200PLC.

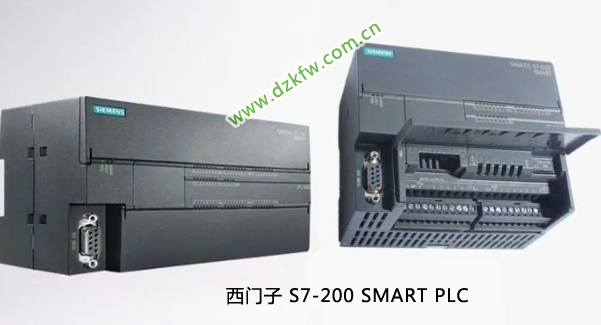

盒子外观如下图所示:

西门子200PLC的CPU模块 - 图片来源网络

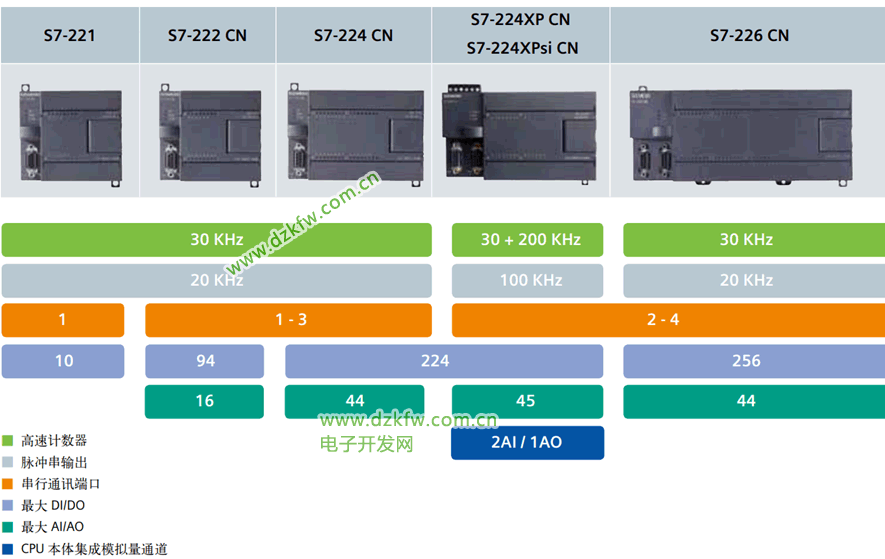

S7-200CPU有5个系列，如下图示：

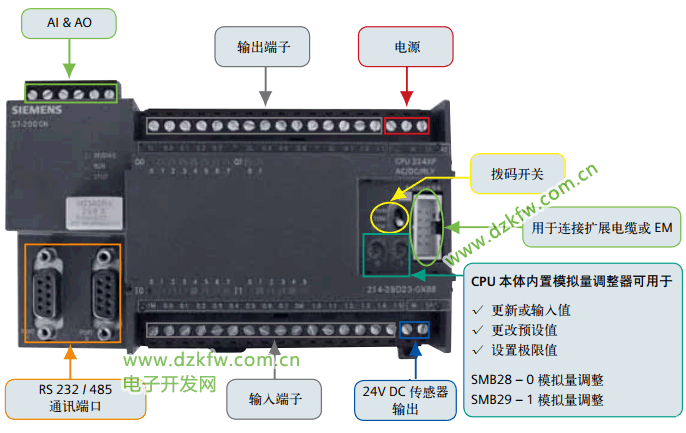

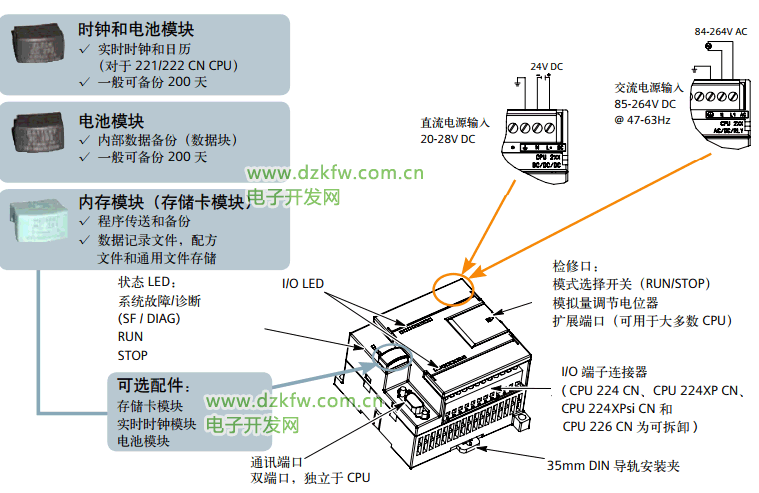

其硬件如下所示:

S7-200CPU硬件接口组成如下，有AI/AO.DI/DO,RS232/RS485以及电源端子，这些是和外部通信，以及输入输出的通道。

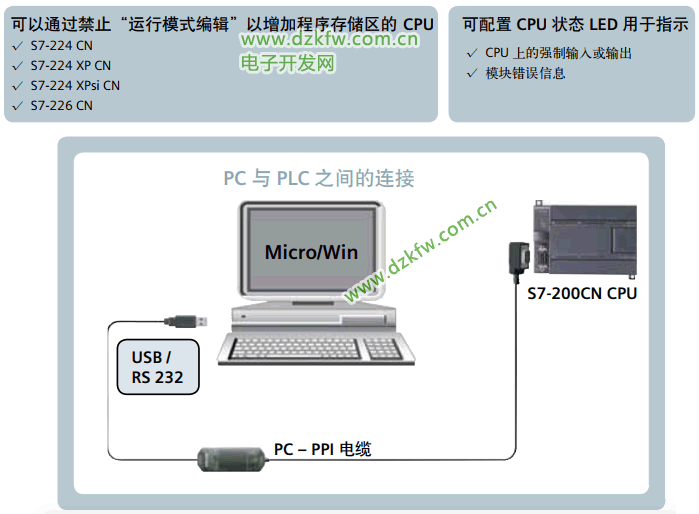

可以通过USB-PPI电缆将PLC连接到电脑上

如下图，越往右PLC功能越多，越强大

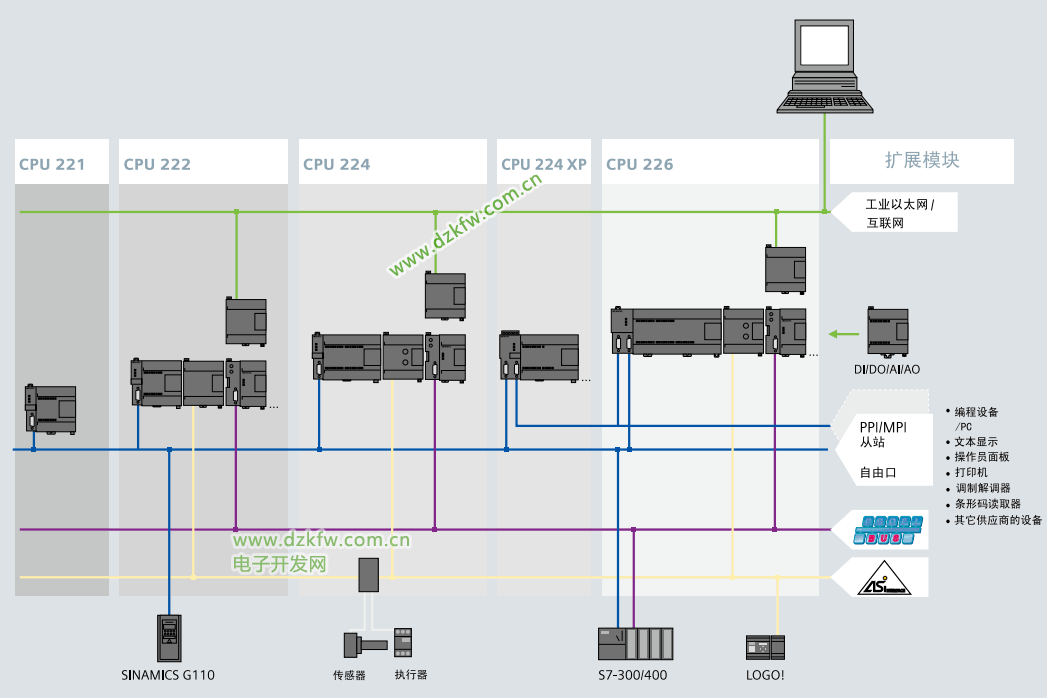

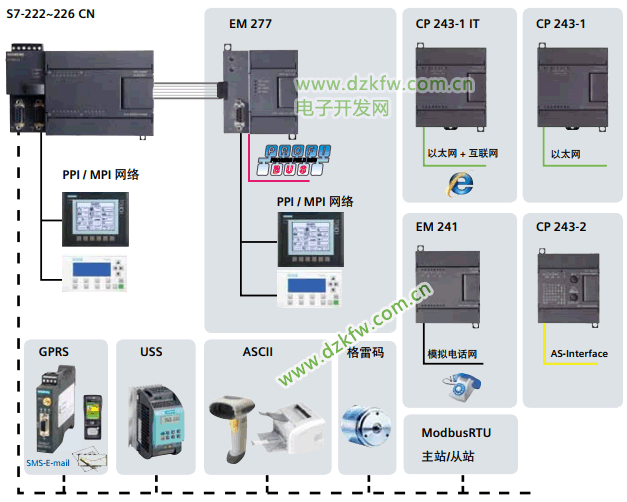

如下图，S7-200PLC可以连接很多外部设备，可以连接GPRS,变频器，触摸屏等等，通过扩展模块都可以连接互联网，可见麻雀虽小五脏俱全。

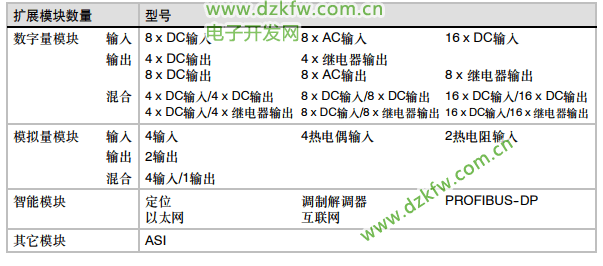

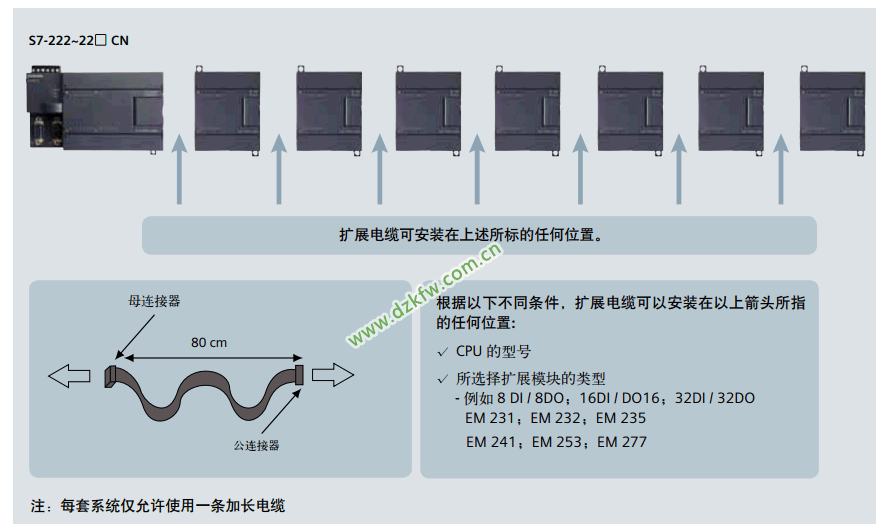

如下图所示，为了更好的满足各种应用需求，S7-200PLC提供了很多扩展模块，比如数字量模块，模拟量模块等

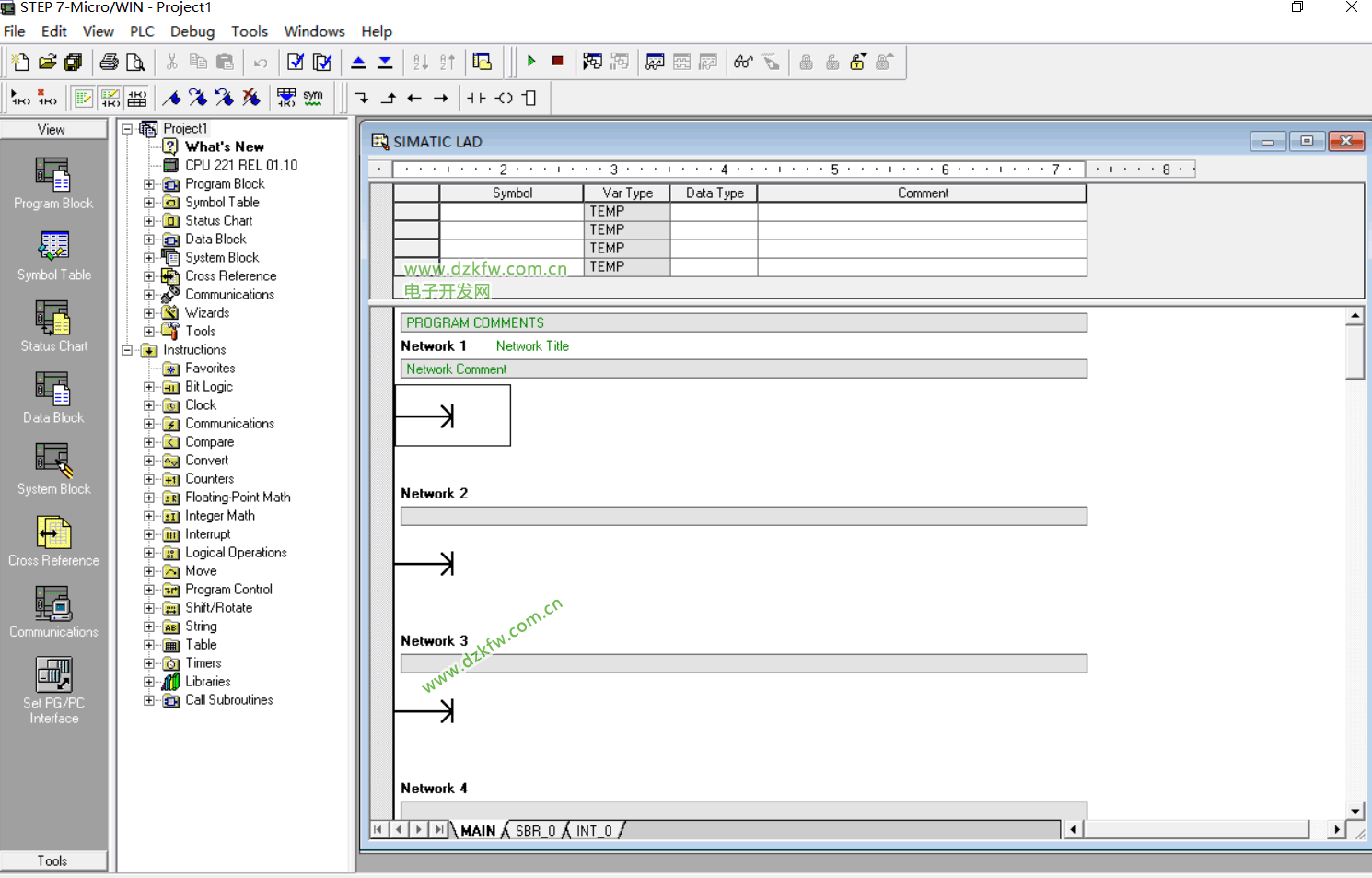

西门子S7-200PLC使用STEP7-Micro/WIN软件编写程序，调试，以及下载程序到PLC,其界面如下所示：
