PLC简单实现红绿灯的梯形图程序

作者：佚名文章来源：本站原创点击数：更新时间：2023/12/9

一个红绿灯的PLC梯形图，简单实现红灯亮10秒然后灭，绿灯灯亮15秒灭后，黄灯灯亮3秒然后到红灯，如此循环！！

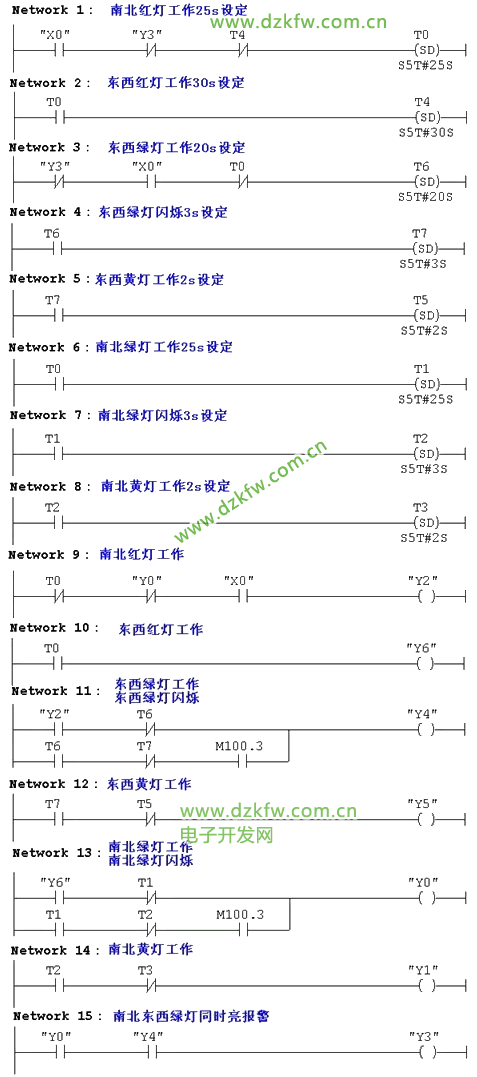

梯形图程序如下：
