西门子PLC梯形图编程 控制汽车自动清洗装置

作者:佚名    文章来源:本站原创    点击数:2667    更新时间:2022-08-30

有车一族,说到洗车可能并不陌生?车隔段时间清洗一次,每次去洗车费用都很高,如果我们学会了自己设计一个洗车程序,尤其对我们工控行业来说那岂不是很简单。

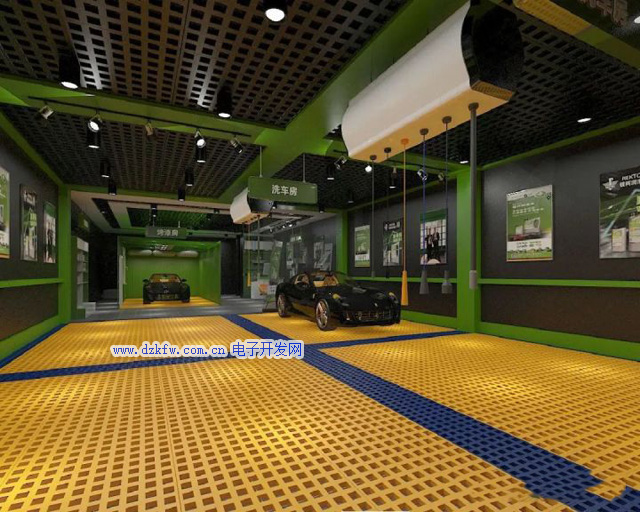

洗车装置


1、控制要求

先工作人员按下开启按钮,清洗机向前移动并同时打开喷淋阀门。当移动到汽车检测位置时,如果汽车检测开关没有检测到汽车,清洗机就暂时停止移动,并等待汽车进入到刷洗位置后,清洗机继续向前移动,同时启动刷子对汽车进行清洗。如果清洗机移动到汽车的另一端时,清洗机就立即返回,当返回到汽车检测位置时,汽车清洗完成,然后停止刷洗,喷淋阀门关闭。汽车离开,清洗机返回原点后停止工作。

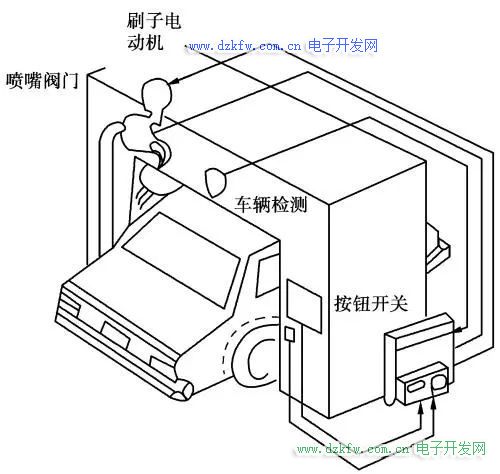

自动洗车装置原理图


2、编写程序

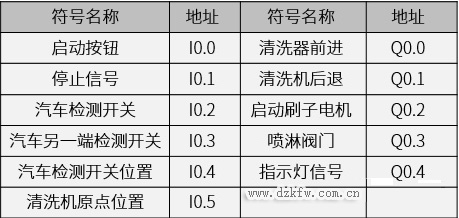

第一步:(设计IO分配表)

自动洗车装置io端口表

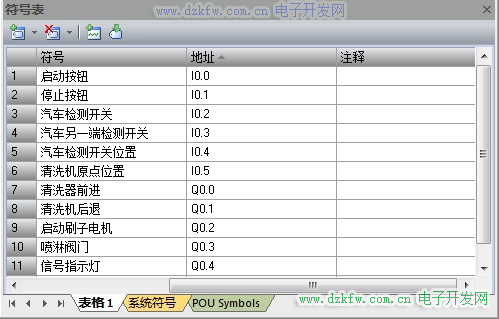

第二步:(对应PLC 符号表)

自动洗车装置对应PLC 符号表

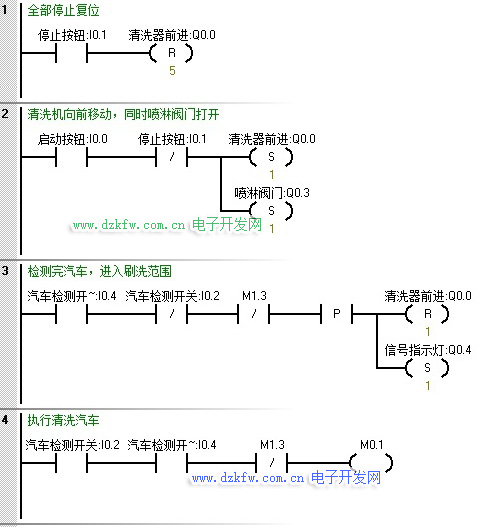

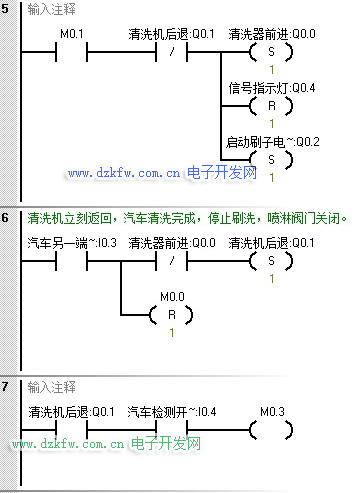

第三步:(设计程序),使用西门子plc  梯形图编程如下

按下I0.0启动按钮为1,此时Q0.0和Q0.3输出为ON,表示清洗机向前移动,同时喷淋阀门打开,准备清洗汽车。强制I0.2和10.4为1,检测到汽车,并进入到刷洗范围,此时,Q0.2也输出为ON.执行清洗汽车操作,强制I0.3为1,Q0.1输出为0N表示清洗机立即返回,返回到检测位置时。

西门子PLC梯形图编程 控制汽车自动清洗装置

西门子PLC梯形图编程 控制汽车自动清洗装置
