西门子S7-200SMART PLC使用定时器和比较指令 ,红绿灯控制十字交通灯设计

作者:佚名    文章来源:本站原创    点击数:3405    更新时间:2023/9/11

西门子S7-200SMART PLC使用定时器和比较指令 ,红绿灯控制十字交通灯设计

西门子plc的交通灯设计

1、控制要求:

按下启动按钮SB1,红绿灯启动;

南北向 0-24S绿灯亮→25-27S绿灯闪烁→28-30黄灯闪亮→31-60红灯亮

东西向 0-30S红灯亮→31-54绿灯亮→55-57绿灯闪烁→58-60黄灯闪烁

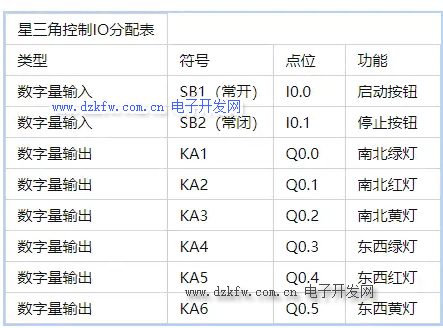

2、 红绿灯控制十字交通灯I/O分配表:

红绿灯控制十字交通灯I/O分配表

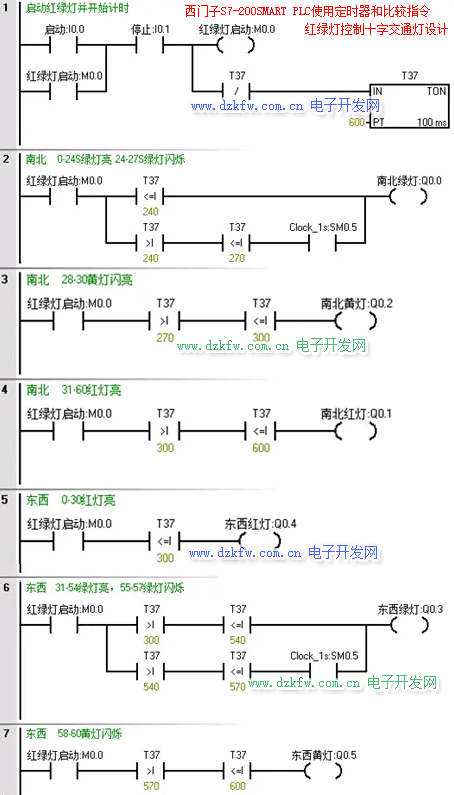

3、红绿灯编程梯形图程序如下,西门子plc使用了定时器TON和比较器指令:

红绿灯编程梯形图程序如下,西门子plc使用了定时器TON和比较器指令


Tags:定时器,TON,西门子plc,smart,梯形图
