西门子plc S7-200SMART写一个脉冲流量计累计流量计算梯形图程序

作者:佚名    文章来源:本站原创    点击数:    更新时间:2023/3/31

使用涡轮流量计对水进行计量,计量单位为千克。该涡轮流量计的输出为脉冲输出。

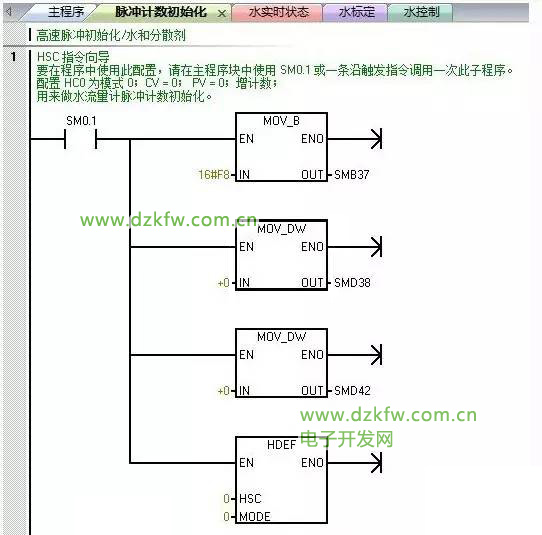

1. 初始化高速脉冲计数,此处使用HSC0

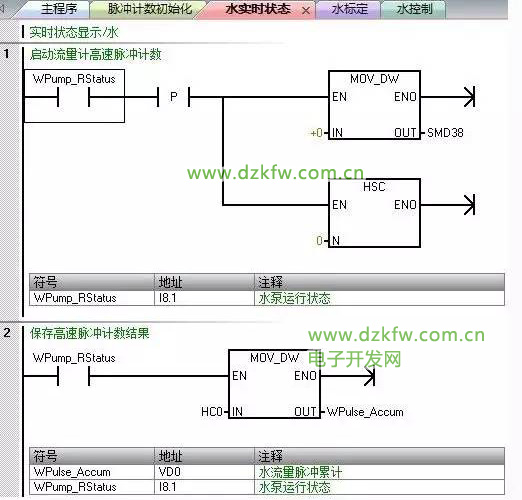

2. 当水泵启动时,启动高速脉冲计数,开始计数,并保存计数累计结果

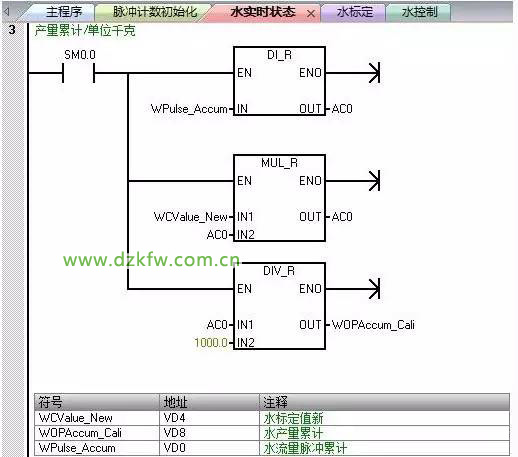

3. 使用标定值,将涡轮流量的输出累计脉冲转换成千克

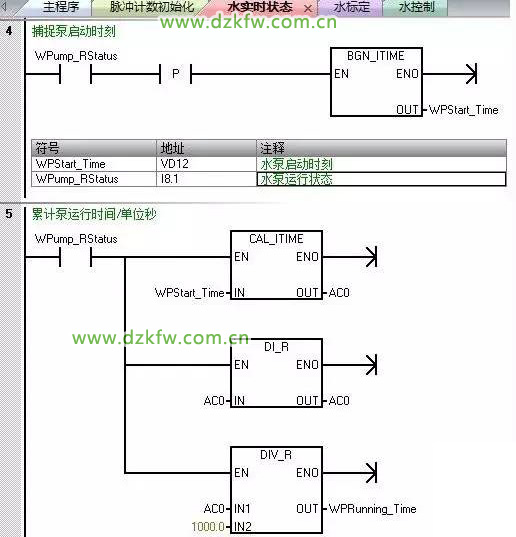

4. 读取水泵运行时间

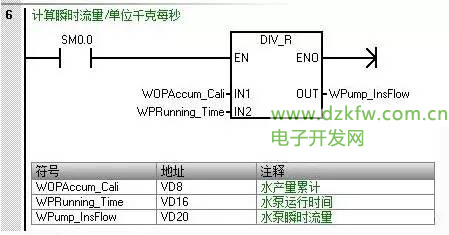

5. 根据时间可以计算出水的瞬时流量
