西门子S7-200 Plc之比较指令入门教程 西门子plc梯形图程序编程

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-10-26

本节来学习下西门子s7-200“比较指令”的知识,西门子plc梯形图程序编程,下面是比较指令的常见类型:

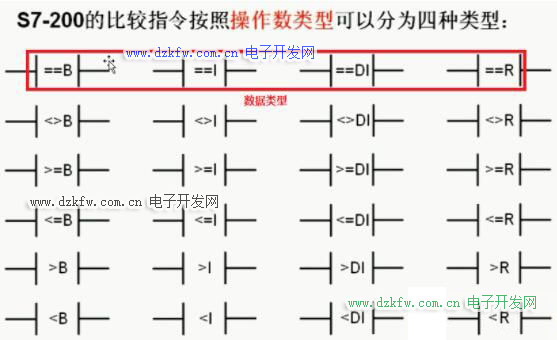

s7-200的比较指令按照操作数类型可以分为四组类型

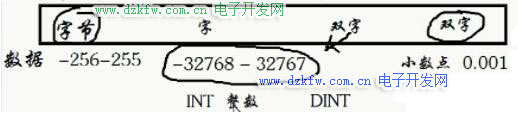

常见操作数,针对B\I\DI\R做下简单的解释:



由于B的范围相对较小,在选择比较指令时并不常用。对于整数的比较,比较常用的是I类型。

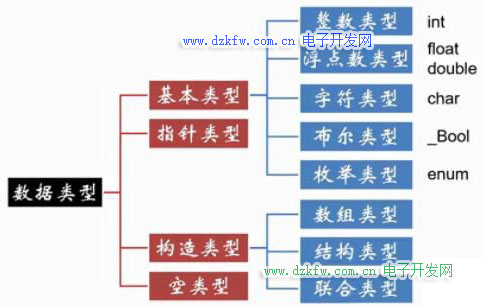

下面重温一下数据类型的知识:



举例,当需要比较的对象是10000时,可以使用以下指令:



由于比较的数是10000,大于256的取值范围,所以比较指令类型选择I类型;同时,在指令命名时,也需要选择VW0,而不是VB0.

同样的比较数值,也可以选择双字类型,如下图:



这里采用的是双字,在命名时选用的是VD0。那么,如果是小数的比较,应该选用哪一个?

在命名时也可以用VD0(双字),而在指令上关键词要选择R,如下图:



Tags:S7-200,比较指令,梯形图,梯形图实例
