想必大家肯定去过或在各大商场停过车，停车场关于车辆出入计数和剩余车辆显示这些功能如何使用所学PLC进行程序及控制呢？接下来我就带领大家来通过S7-200SMART PLC来设计控制程序。

一、 控制要求


（1）某商场停车场总停车位共计666个位。

（2）当车辆进入时需记录进入车辆的数量。

（3）当车辆离开时需记录离开车辆的数量。

（4）当停车场满位时需采用红色指示灯提示已满位，并不再进入及计数。

（5）当停车场未满位时需采用绿色指示灯提示未满位。

（6）停车场入口及出口处需显示目前剩余车辆的数量。

（7）需累计商场停车场总进入所有车辆和累计停车场离开所有车辆的数量。

（8）显示当前停车场停留没有离开的车辆的数量。

二、梯形图程序设计，梯形图实例

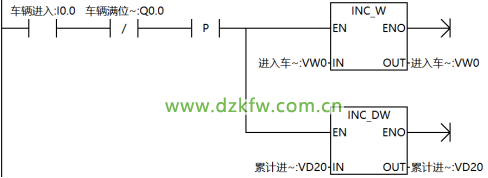

第一步：（车辆进入数量及累计）

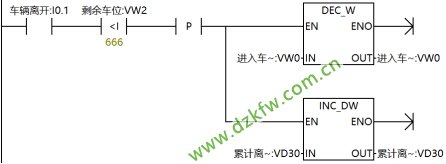

第二步：（车辆离开数量及累计）

第三步：（车辆满位和未满位提示指示灯）

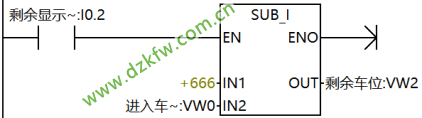

第四步：（剩余车辆显示）

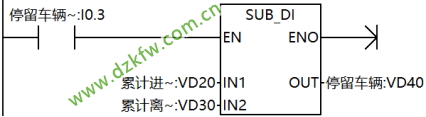

第五步：（停车场停留车辆显示）

三、昆仑通态软件MCGS及程序验证

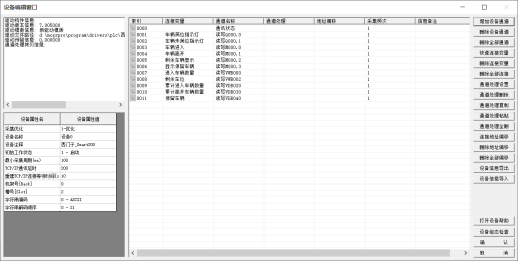

第一步：（变量编辑导入）

第二步：（控制画面设计）

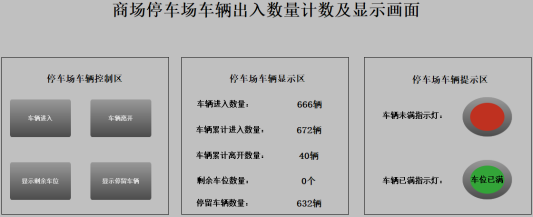

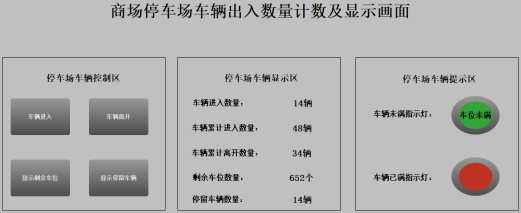

第三步：（画面及程序演示效果）

以上即为商场停车场车辆出入数量计数及显示程序设计。
