西门子PLC该如何实现呢？这个问题有没有想过？如若没有想过，没有关系，本文章就带你细细想一想、做一做。这个抢答器的题目很经典，其实就是自锁和互锁的应用首先是选手抢答，对于选手来说，他按下按键，就应该亮起他的灯当他松手的时候，灯应该保持亮着那么就是一个按键自锁。

一、控制要求

1、有3组选手：1号选手小明、2号选手小芳、3号选手小红

2、主持人按下抢答器确认，才可以抢答，否则会产生警铃大作。

3、抢答时间为10s，时间到抢答无效，此时再抢答直接警铃大作。

4、如先抢答到，后抢答无效。（先入为主）

5、警铃大作时间为10s，时间到停止响铃。

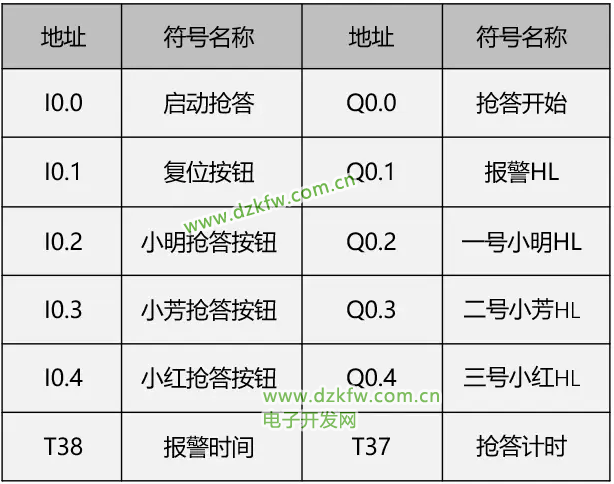

二、PLC外部I/O地址分布表（外部实际按钮控制）

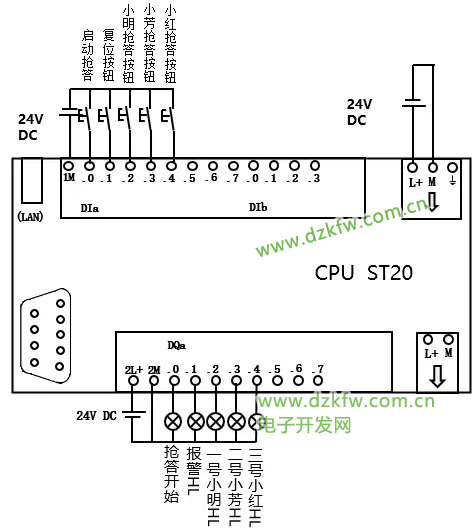

三、西门子PLC外部硬件接线（ST20）

四、程序设计

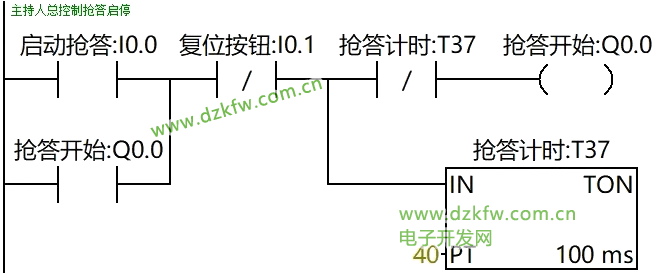

第一步：（主持人抢答确认和计时控制）

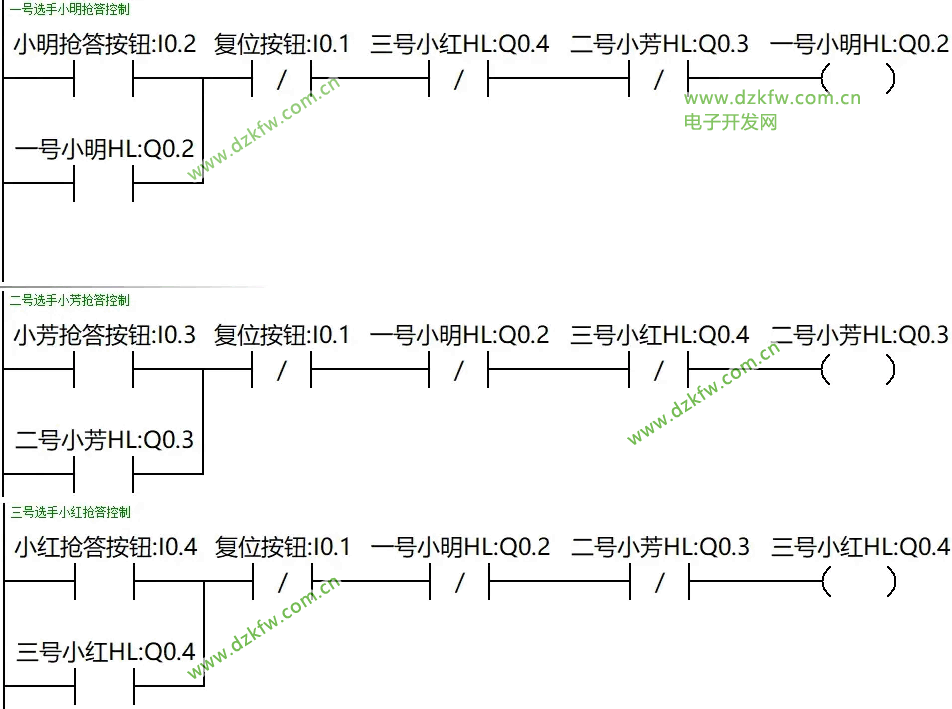

第二步：（小明/小芳/小红抢答控制）如下图，1号选手按下按键后，灯亮起；主持人按下复位按键后，灯熄灭下一个问题是，抢答器只能有一个人抢答，所以要对不同的人进行互锁

第三步：（抢答报警控制）

五、MCGS画面设计

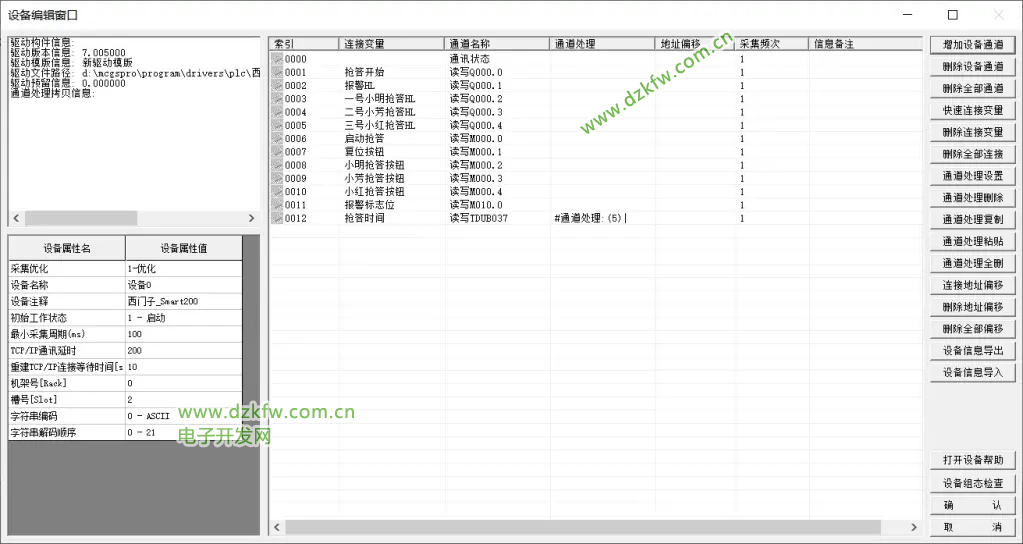

第一步：（变量地址添加）

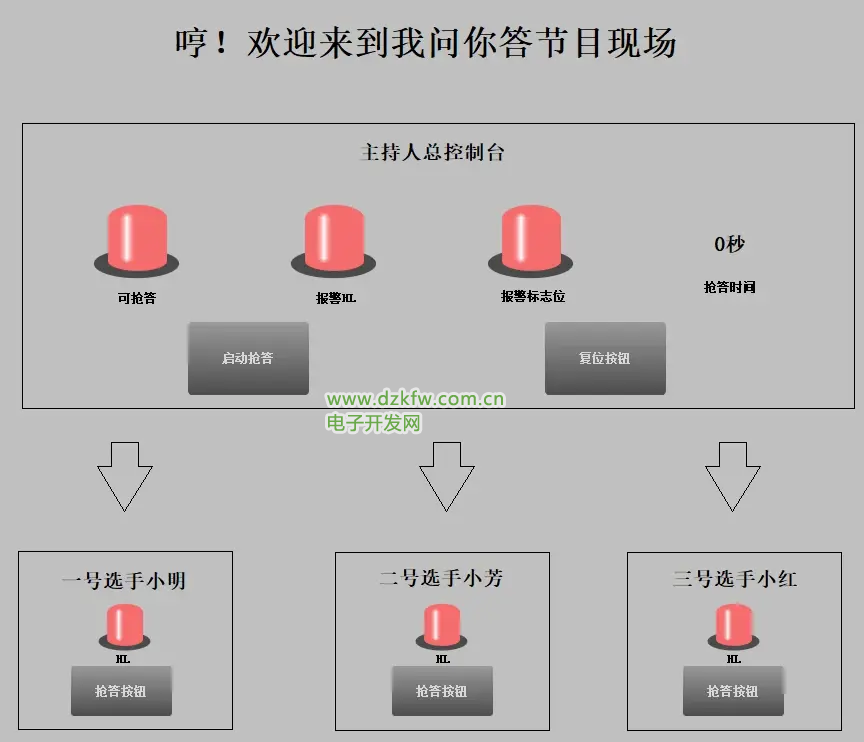

第二步：（画面设计）
