PLC存储器是PLC几大构成之一，本文以西门子S7-200PLC 存储器为例说明，西门子plc的 S7-200系列plc有3 个存储区，分别为程序区、系统区和数据区。

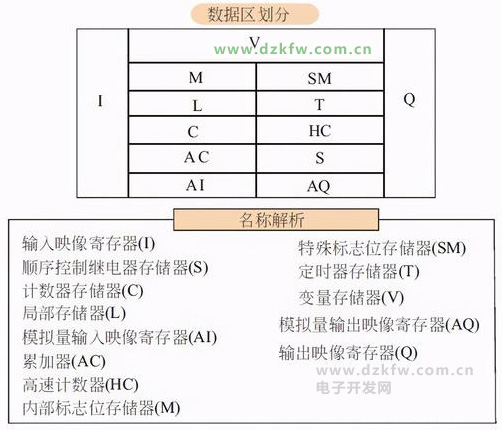

PLC存储器数据区划分和PLC存储器名称

程序区用来存储用户程序，存储器为EEPROM；

系统区用来存储PLC 配置结构的参数如PLC 主机和扩展模块I/O 的配置和编制、PLC 站地址等，存储器为EEPROM。

数据区是用户程序执行过程中的内部工作区域。该区域用来存储工作数据和作为寄存器使用，存储器为EEPROM 和RAM

各个存储区以CPU222剖析。

一、输入映像寄存器（I）

用来接收外部输入信号，工程上经常将其称为输入继电器。

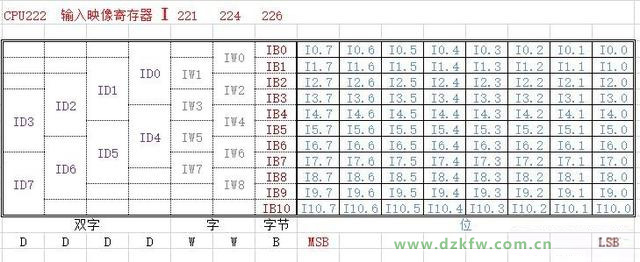

CPU222输入映像寄存器地址

二、输出映像寄存器（Q）

PLC 向外部负载发出控制命令，工程上经常将其称为输出继电器。

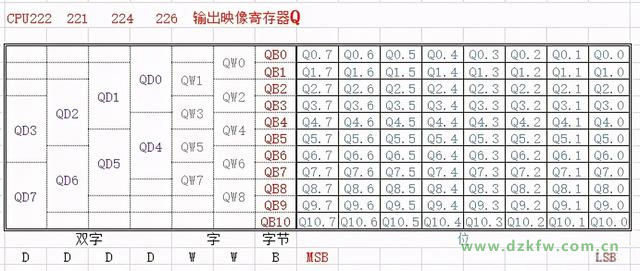

输出映像寄存器（Q）

三、内部标志位存储器（M）

内部标志位存储器在实际工程中常称作辅助继电器，作用相当于继电器控制电路中的

中间继电器，它用于存放中间操作状态或存储其他相关数据。

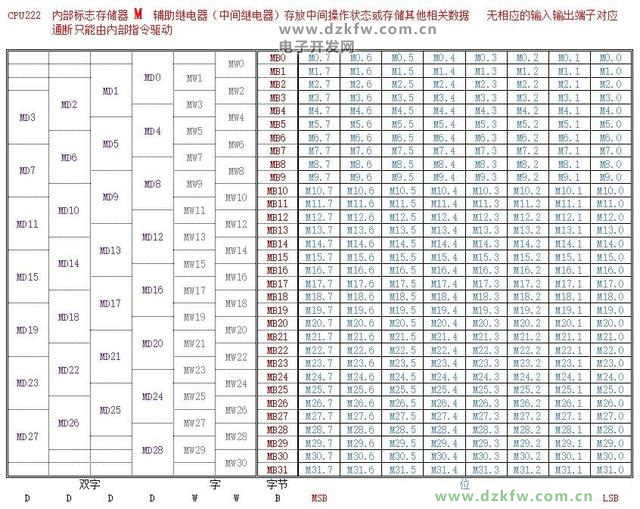

内部标志位存储器（M）

四、特殊标志位存储器（SM）

用来存储系统的状态变量与有关控制参数和信息。用于CPU 与用户之间的信息交换，

其位地址有效范围为SM0.0 ～ SM179.7，共有180 个字节，其中SM0.0 ～ SM29.7 这30 个字节为只读型区域，用户只能使用其触点。



特殊标志位存储器（SM）

五、顺序控制继电器存储器（S）

顺序控制继电器用于顺序控制（也称步进控制），与辅助继电器一样也是顺序控制编程

中的重要编程元件之一，它通常与顺序控制继电器指令（也称步进指令）联用以实现顺序控

制编程。

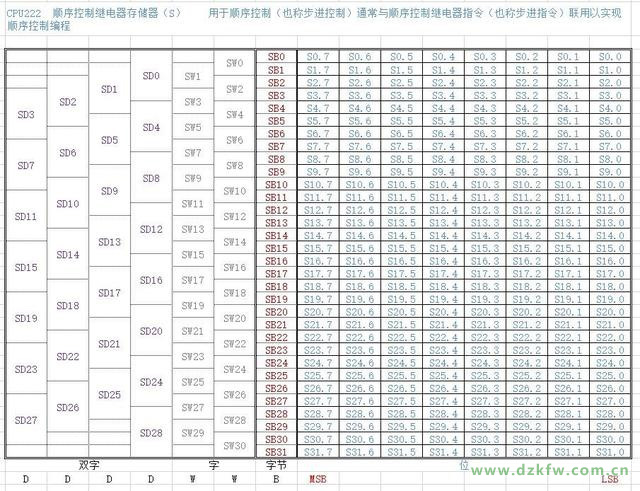

顺序控制继电器存储器（S）

六、其它。

诸如：变量存储器（V）定时器存储器（T）计数器存储器（C）高速计数器（HC）累加器（AC）局部存储器（L）模拟量输入映像寄存器（AI）模拟量输出映像寄存器（AQ）



变量存储器（V）

变量存储器V 与局部存储器十分相似，只不过变量存储器存放的是全局变量，它用在程序

执行的控制过程中，控制操作中间结果或其他相关数据。变量存储器全局有效，全局有效是

指同一个存储器可以在任意程序分区（主程序、子程序和中断程序）被访问。

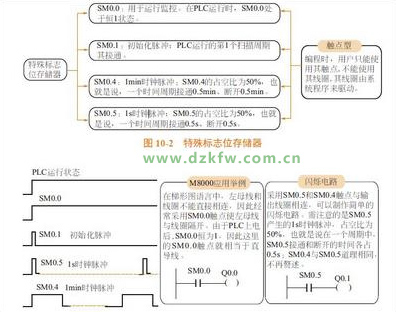

特殊标志存储器应用

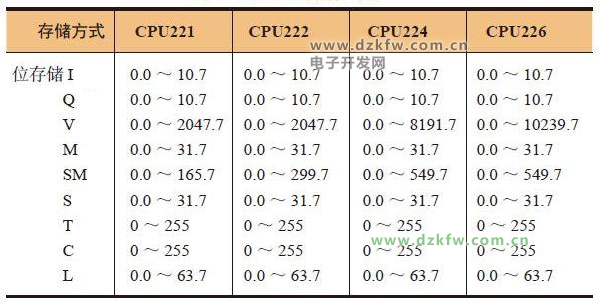

操作数取值范围

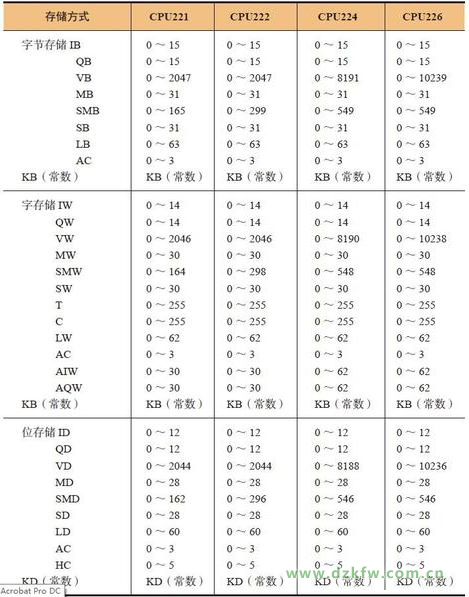

操作数取值范围

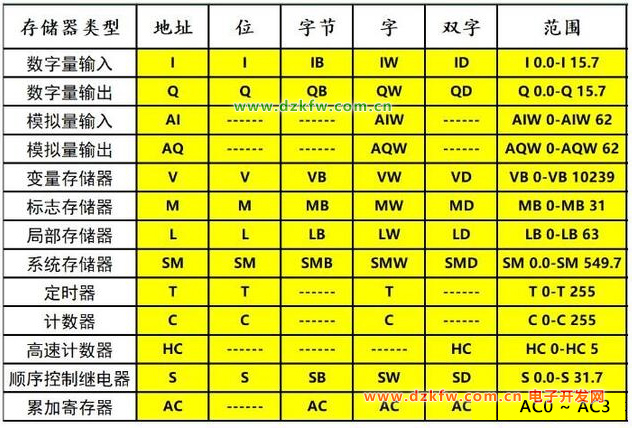

存储器与范围
